Tırtıllı Başlı Baskı Vidası
Elle sıkılan tırtıllı silindir başlı vida, alet gerektirmeyen ayarlar için.
Üretim Kapsamı
Tırtıllı Başlı Baskı Vidası, Goodway SW-20 kayar otomatta üretilen 11 varyantlık bir Bağlantı Elemanları ailesidir — çaplar ⌀8–18 mm, boylar 15–48 mm, standart malzeme Paslanmaz Çelik (çelik, paslanmaz, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla anlık teklif alın.
Parçalar ⌀18 mm çubuktan çıkıyor; ailenin en uzun varyantı BAGA-TRT-11, 48 mm. Tornalamanın yanında diş çekme (M3–M8 arası 5 ölçü) ve tırtıl çekme gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant BAGA-TRT-06: ⌀12 mm çapta 32 mm boy, yani L/D 2,7. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü BAGA-TRT-01 (⌀8 mm), en büyüğü BAGA-TRT-11 (⌀18 mm). Aile dişli, tırtıllı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.

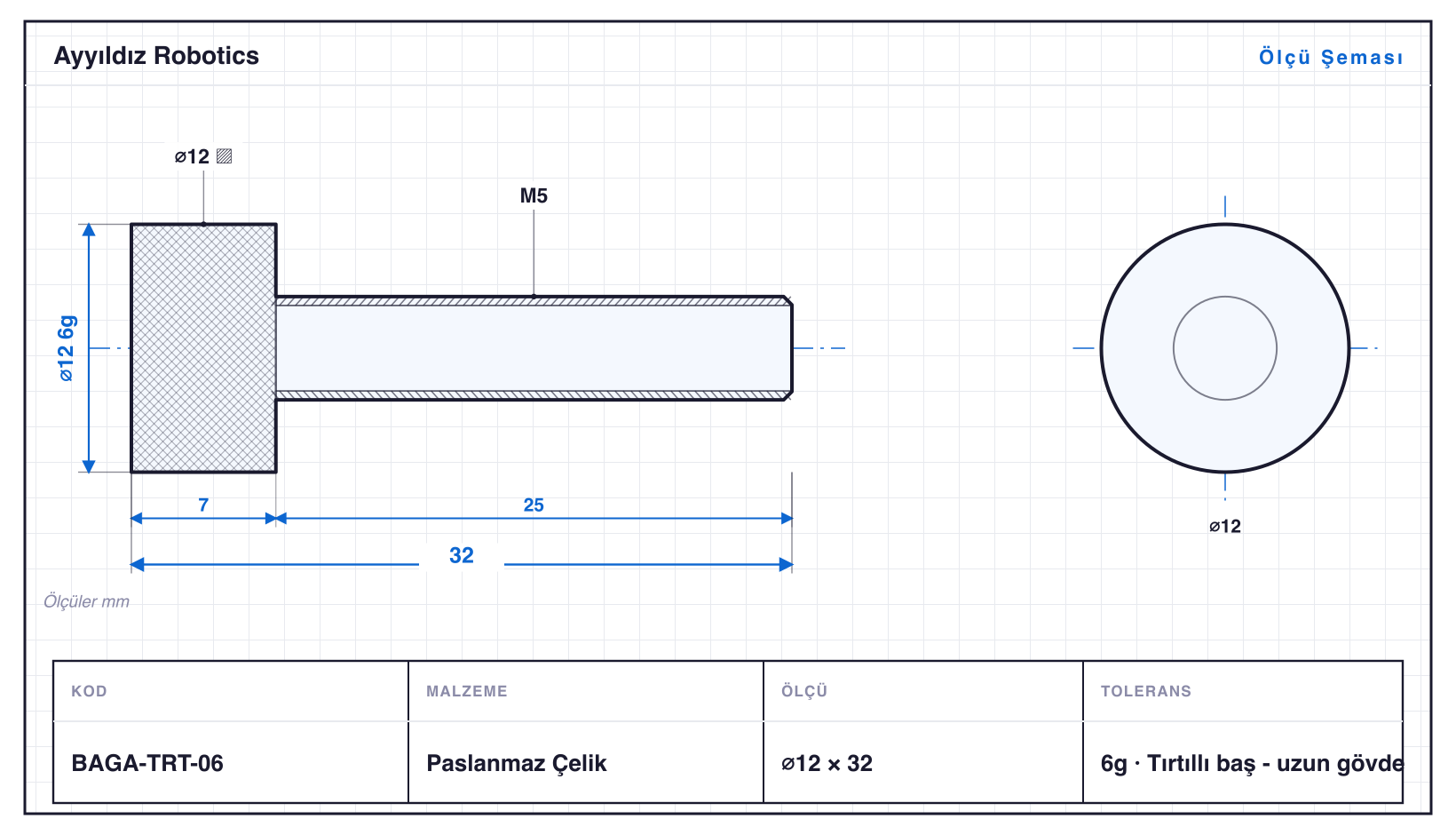

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
11 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap ⌀ | Boy | Özellik | Tolerans | Std | Birim fiyat |
|---|---|---|---|---|---|---|
| BAGA-TRT-01 | ⌀8 | 15 mm | M3 · tırtıl | 6g | Tırtıllı baş - elle sıkma | 37,33 ₺ |
| BAGA-TRT-02 | ⌀8 | 21 mm | M3 · tırtıl | 6g | Tırtıllı baş - uzun gövde | 43,85 ₺ |
| BAGA-TRT-03 | ⌀10 | 18 mm | M4 · tırtıl | 6g | Tırtıllı baş - elle sıkma | 42,32 ₺ |
| BAGA-TRT-04 | ⌀10 | 26 mm | M4 · tırtıl | 6g | Tırtıllı baş - uzun gövde | 51,37 ₺ |
| BAGA-TRT-05 | ⌀12 | 22 mm | M5 · tırtıl | 6g | Tırtıllı baş - elle sıkma | 53,57 ₺ |
| BAGA-TRT-06 | ⌀12 | 32 mm | M5 · tırtıl | 6g | Tırtıllı baş - uzun gövde | 68,33 ₺ |
| BAGA-TRT-07 | ⌀15 | 26 mm | M6 · tırtıl | 6g | Tırtıllı baş - elle sıkma | 65,69 ₺ |
| BAGA-TRT-08 | ⌀15 | 38 mm | M6 · tırtıl | 6g | Tırtıllı baş - uzun gövde | 85,62 ₺ |
| BAGA-TRT-09 | ⌀18 | 35 mm | M6 · tırtıl | 6g | Tırtıllı baş - kademeli boyun | 103,85 ₺ |
| BAGA-TRT-10 | ⌀18 | 33 mm | M8 · tırtıl | 6g | Tırtıllı baş - elle sıkma | 93,33 ₺ |
| BAGA-TRT-11 | ⌀18 | 48 mm | M8 · tırtıl | 6g | Tırtıllı baş - uzun gövde | 125,52 ₺ |
Paslanmaz Çelik · 100 adet için · tahminî birim fiyat, 7 gün geçerlidir · KDV hariç · Kesin teklif için iletişime geçin.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
