Tırtıllı Ayar Somunu
El ile çevrilen tırtıllı ayar somunu; iç dişli, alet gerektirmeden konum ayarı.

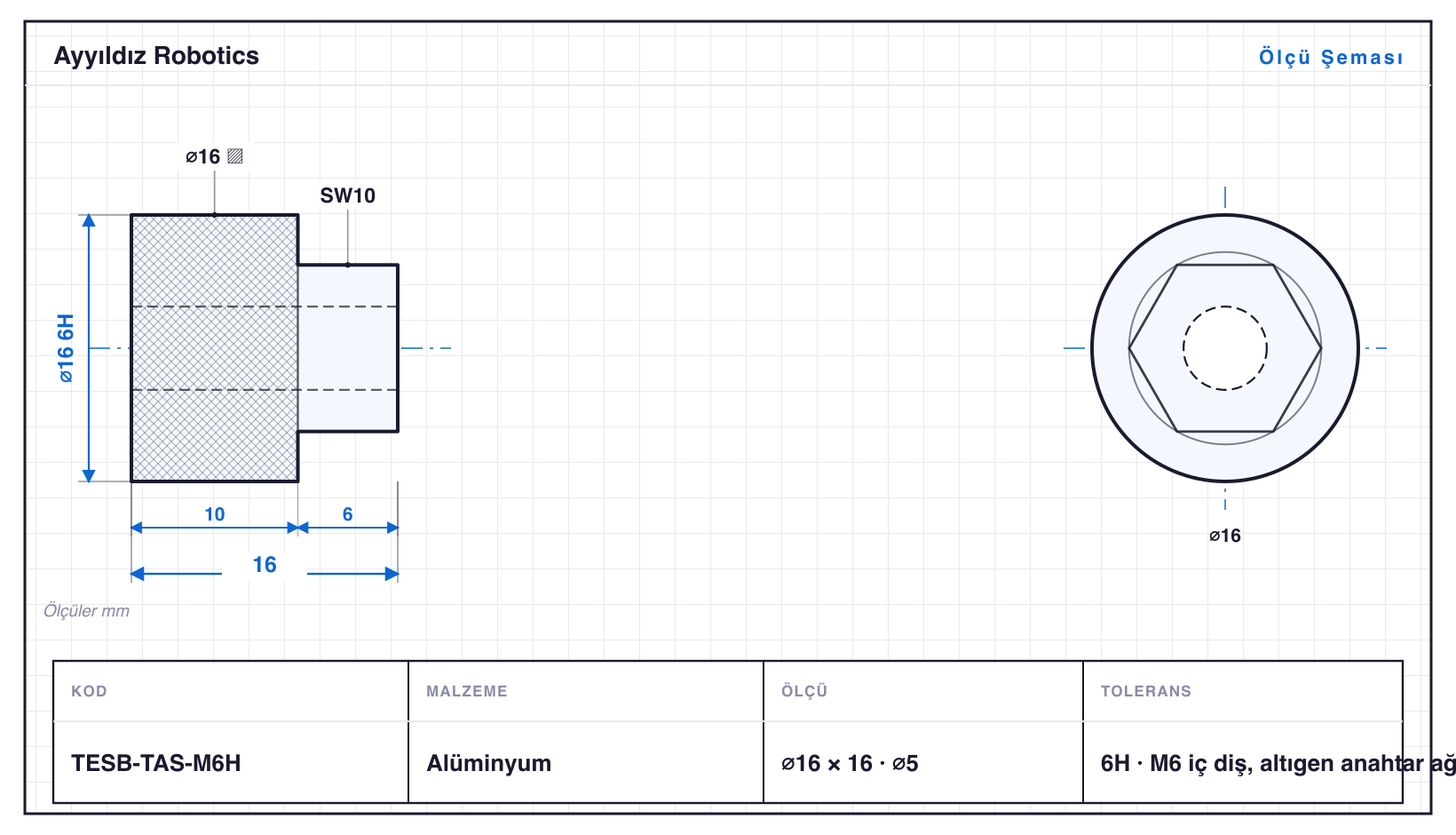

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
12 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| TESB-TAS-M3 | 10 | 8 | tırtıl · ⌀2,5 | 6H | M3 iç diş |
| TESB-TAS-M4 | 12 | 10 | tırtıl · ⌀3,3 | 6H | M4 iç diş |
| TESB-TAS-M5 | 14 | 10 | tırtıl · ⌀4,2 | 6H | M5 iç diş |
| TESB-TAS-M5S | 14 | 14 | tırtıl · ⌀4,2 · 2 kademe | 6H | M5 iç diş, omuzlu flanş |
| TESB-TAS-M6 | 16 | 12 | tırtıl · ⌀5 | 6H | M6 iç diş |
| TESB-TAS-M6S | 16 | 17 | tırtıl · ⌀5 · 2 kademe | 6H | M6 iç diş, omuzlu flanş |
| TESB-TAS-M6H | 16 | 16 | SW10 · tırtıl · ⌀5 | 6H | M6 iç diş, altıgen anahtar ağızlı |
| TESB-TAS-M8 | 18 | 14 | tırtıl · ⌀6,8 | 6H | M8 iç diş |
| TESB-TAS-M8S | 18 | 19 | tırtıl · ⌀6,8 · 2 kademe | 6H | M8 iç diş, omuzlu flanş |
| TESB-TAS-M8H | 18 | 20 | SW13 · tırtıl · ⌀6,8 | 6H | M8 iç diş, altıgen anahtar ağızlı |
| TESB-TAS-M10 | 20 | 16 | tırtıl · ⌀8,5 | 6H | M10 iç diş |
| TESB-TAS-M10S | 20 | 22 | tırtıl · ⌀8,5 · 2 kademe | 6H | M10 iç diş, omuzlu flanş |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Tırtıllı Ayar Somunu, Goodway SW-20 kayar otomatta üretilen 12 varyantlık bir Tespit & Merkezleme ailesidir — çaplar ⌀10–20 mm, boylar 8–22 mm, standart malzeme Alüminyum (çelik, paslanmaz çelik veya pirinç da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı TESB-TAS-M10S, 22 mm. Tornalamanın yanında altıgen ağız frezeleme (SW10–13), tırtıl çekme ve eksenel delme (⌀2,5–8,5 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant TESB-TAS-M8H: ⌀18 mm çapta 20 mm boy, yani L/D 1,1. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6H toleransında işlenir; en küçüğü TESB-TAS-M3 (⌀10 mm), en büyüğü TESB-TAS-M10S (⌀20 mm). Aile altıgen anahtar ağzı, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
