Kalibrasyon Pini (Mastar)
Sertleştirilmiş, taşlanmış hassas çaplı boyut kalibrasyon ve mastar pini.

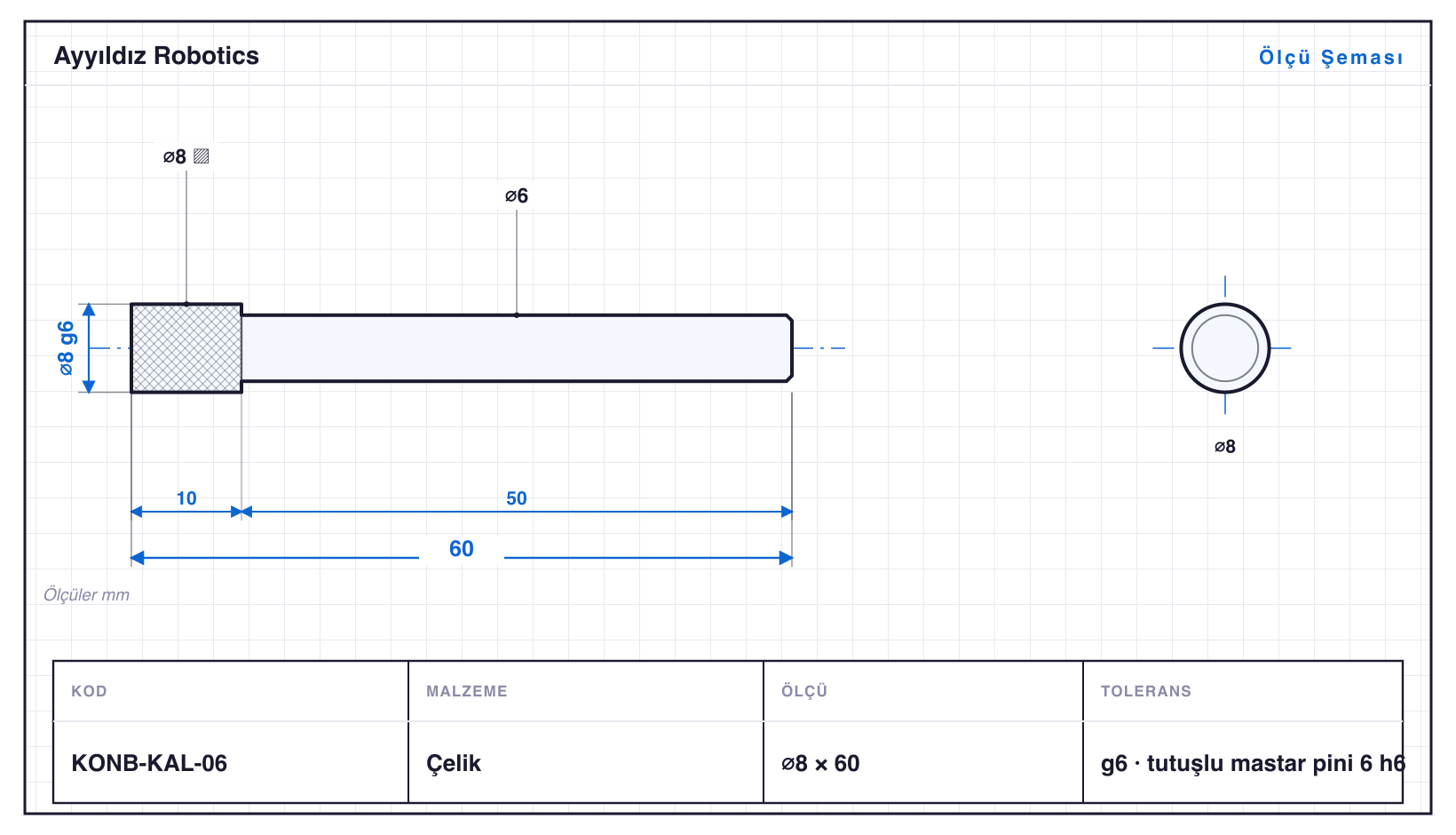

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
11 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| KONB-KAL-01 | 3 | 40 | — | g6 | mastar pini 3 h6 |
| KONB-KAL-02 | 4 | 45 | — | g6 · ⌀4: −0,004/−0,012 | mastar pini 4 h6 |
| KONB-KAL-03 | 5 | 50 | — | g6 · ⌀5: −0,004/−0,012 | mastar pini 5 h6 |
| KONB-KAL-04 | 6 | 53 | tırtıl · 2 kademe | g6 · ⌀6: −0,004/−0,012 | tutuşlu mastar pini 5 h6 |
| KONB-KAL-05 | 6 | 55 | — | g6 · ⌀6: −0,004/−0,012 | mastar pini 6 h6 |
| KONB-KAL-06 | 8 | 60 | tırtıl · 2 kademe | g6 | tutuşlu mastar pini 6 h6 |
| KONB-KAL-07 | 8 | 60 | — | g6 · ⌀8: −0,005/−0,014 | mastar pini 8 h6 |
| KONB-KAL-09 | 10 | 67 | tırtıl · 2 kademe | g6 · ⌀10: −0,005/−0,014 | tutuşlu mastar pini 8 h6 |
| KONB-KAL-10 | 10 | 65 | — | g6 · ⌀10: −0,005/−0,014 | mastar pini 10 h6 |
| KONB-KAL-08 | 11,5 | 65 | SW10 | g6 · ⌀8: −0,005/−0,014 | altıgen başlı mastar pini 8 |
| KONB-KAL-11 | 12 | 74 | tırtıl · 2 kademe | g6 | tutuşlu mastar pini 10 h6 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Kalibrasyon Pini (Mastar), Goodway SW-20 kayar otomatta üretilen 11 varyantlık bir Konnektör & Kontak Pimleri ailesidir — çaplar ⌀3–12 mm, boylar 40–74 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀12 mm çubuktan çıkıyor; ailenin en uzun varyantı KONB-KAL-11, 74 mm. Tornalamanın yanında altıgen ağız frezeleme (SW10) ve tırtıl çekme gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı KONB-KAL-01: ⌀3 mm çapta 40 mm boy, yani boy/çap oranı 13,3. Bu oran kayar otomatın asıl varlık sebebi. Kılavuz burç çubuğu kesme noktasının hemen yanından desteklediği için sehim oluşmaz; aynı parça klasik tornada titreşim ve çap sapması verir.
Varyantlar g6 toleransında işlenir; en küçüğü KONB-KAL-01 (⌀3 mm), en büyüğü KONB-KAL-11 (⌀12 mm). Aile altıgen anahtar ağzı, tırtıllı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
