RF Test Pini
Yüksek frekans test soketleri için kademeli, hassas toleranslı RF temas pini.

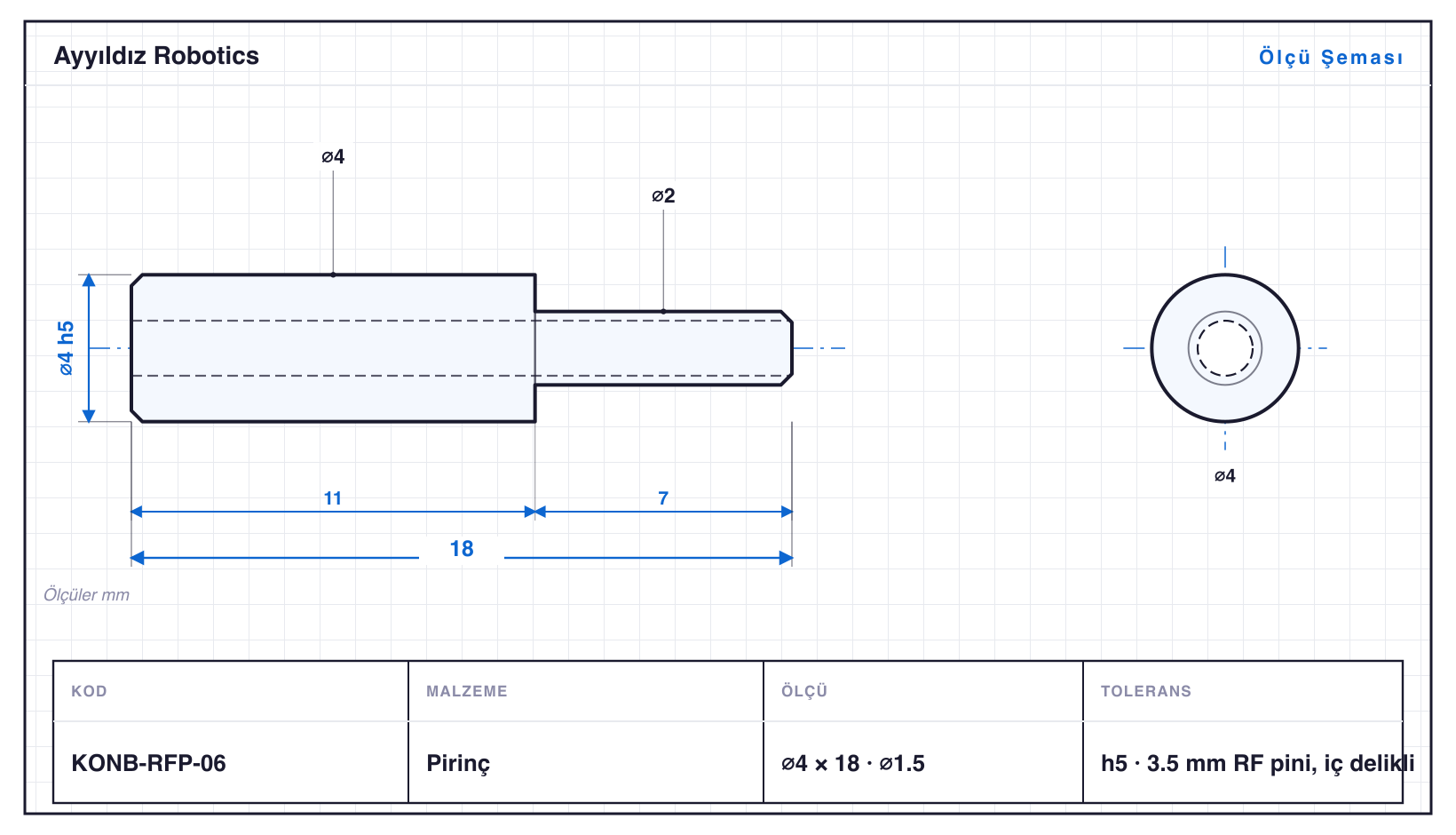

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| KONB-RFP-01 | 1,5 | 12 | 2 kademe | h5 | 50 ohm RF pini |
| KONB-RFP-02 | 2 | 14 | 2 kademe | h5 | 50 ohm RF pini |
| KONB-RFP-03 | 2,5 | 16 | ⌀1 · 2 kademe | h5 | SMA temas pini, iç delikli |
| KONB-RFP-04 | 3 | 16 | ⌀1,2 · 2 kademe | h5 | SMA temas pini, iç delikli |
| KONB-RFP-05 | 3,5 | 17 | M2 | 6g | M2 vidalı RF pini |
| KONB-RFP-06 | 4 | 18 | ⌀1,5 · 2 kademe | h5 | 3,5 mm RF pini, iç delikli |
| KONB-RFP-08 | 5 | 19 | M3 | 6g | M3 vidalı SMA pini |
| KONB-RFP-09 | 6 | 22 | tırtıl · ⌀1,5 · 3 kademe | h5 | N-tipi RF temas pini, iç delikli |
| KONB-RFP-07 | 6,4 | 19 | SW5,5 | h5 | altıgen anahtarlı RF pini |
| KONB-RFP-10 | 8,1 | 23 | SW7 · ⌀2 | h5 | N-tipi altıgen RF pini, iç delikli |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
RF Test Pini, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Konnektör & Kontak Pimleri ailesidir — çaplar ⌀1,5–8,1 mm, boylar 12–23 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀10 mm çubuktan çıkıyor; ailenin en uzun varyantı KONB-RFP-10, 23 mm. Tornalamanın yanında diş çekme (M2, M3), altıgen ağız frezeleme (SW5,5–7), tırtıl çekme ve eksenel delme (⌀1–2 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı KONB-RFP-01: ⌀1,5 mm çapta 12 mm boy, yani boy/çap oranı 8,0. Bu incelikteki bir parça klasik tornada punta desteği ister. Kayar otomatta kılavuz burç çubuğu kesici ucun hemen yanında tuttuğu için parça puntasız işlenir.
Varyantlar h5, 6g tolerans sınıflarında işlenir; en küçüğü KONB-RFP-01 (⌀1,5 mm), en büyüğü KONB-RFP-10 (⌀8,1 mm). Aile dişli, altıgen anahtar ağzı, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
