Pim Tablası Pimi
Tabla üzerinde konumlandırma için kademeli oturma omuzlu silindirik pim.

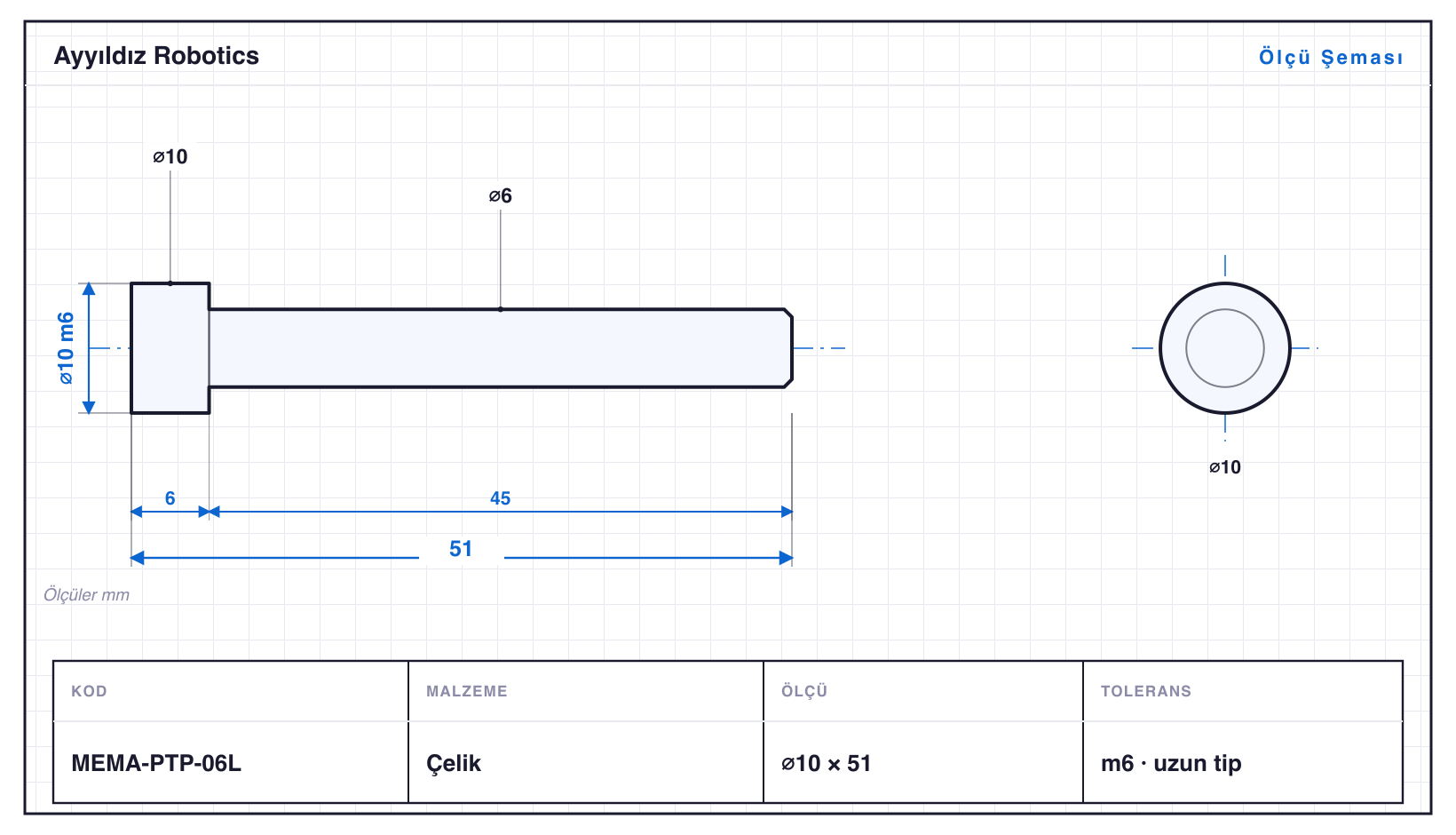

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| MEMA-PTP-03 | 6 | 16 | 2 kademe | m6 | DIN 6325 |
| MEMA-PTP-04 | 7 | 21 | 2 kademe | m6 | DIN 6325 |
| MEMA-PTP-05 | 8 | 25 | 2 kademe | m6 | DIN 6325 |
| MEMA-PTP-05L | 8 | 40 | 2 kademe | m6 | uzun tip |
| MEMA-PTP-06 | 10 | 30 | 2 kademe | m6 | DIN 6325 |
| MEMA-PTP-06L | 10 | 51 | 2 kademe | m6 | uzun tip |
| MEMA-PTP-08 | 12 | 37 | 2 kademe | m6 | DIN 6325 |
| MEMA-PTP-10 | 15 | 44 | 2 kademe | m6 | DIN 6325 |
| MEMA-PTP-12 | 18 | 51 | 2 kademe | m6 · ⌀18: +0,018/+0,007 | DIN 6325 |
| MEMA-PTP-14 | 20 | 58 | 2 kademe | m6 | DIN 6325 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Pim Tablası Pimi, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Membran Pres Yedekleri ailesidir — çaplar ⌀6–20 mm, boylar 16–58 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı MEMA-PTP-14, 58 mm. Aile yalnızca tornalama ile üretiliyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant MEMA-PTP-06L: ⌀10 mm çapta 51 mm boy, yani L/D 5,1. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar m6 toleransında işlenir; en küçüğü MEMA-PTP-03 (⌀6 mm), en büyüğü MEMA-PTP-14 (⌀20 mm). Aile çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
