Manyetik Pim Gövdesi
Mıknatıs yerleşimi için delikli, dişli montaj kuyruklu manyetik pim gövdesi.

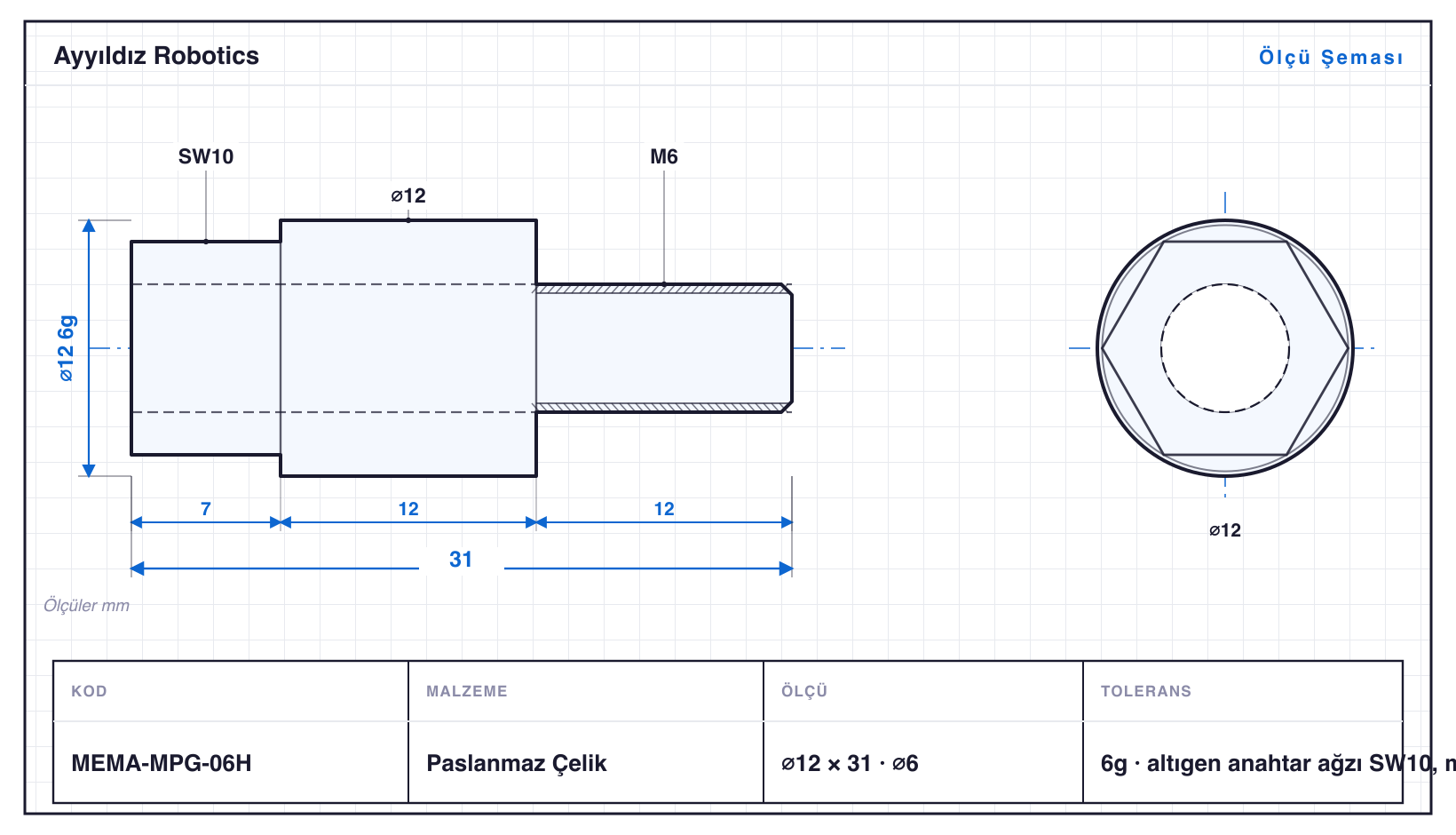

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| MEMA-MPG-04 | 8 | 18 | M4 · ⌀4 | 6g | mıknatıs yuvası ⌀4x5 |
| MEMA-MPG-04P | 8 | 18 | ⌀4 · 2 kademe | h7 | geçme montaj, mıknatıs yuvası ⌀4 |
| MEMA-MPG-05 | 10 | 22 | M5 · ⌀5 | 6g | mıknatıs yuvası ⌀5x6 |
| MEMA-MPG-05H | 10 | 26 | M5 · SW8 · ⌀5 | 6g | altıgen anahtar ağzı SW8, mıknatıs ⌀5 |
| MEMA-MPG-06 | 12 | 26 | M6 · ⌀6 | 6g | mıknatıs yuvası ⌀6x8 |
| MEMA-MPG-06H | 12 | 31 | M6 · SW10 · ⌀6 | 6g | altıgen anahtar ağzı SW10, mıknatıs ⌀6 |
| MEMA-MPG-08 | 15 | 30 | M8 · ⌀8 | 6g | mıknatıs yuvası ⌀8x10 |
| MEMA-MPG-08H | 15 | 36 | M8 · SW13 · ⌀8 | 6g | altıgen anahtar ağzı SW13, mıknatıs ⌀8 |
| MEMA-MPG-10 | 18 | 34 | M10 · ⌀10 | 6g | mıknatıs yuvası ⌀10x12 |
| MEMA-MPG-12 | 20 | 38 | M12 · ⌀12 | 6g | mıknatıs yuvası ⌀12x14 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Manyetik Pim Gövdesi, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Membran Pres Yedekleri ailesidir — çaplar ⌀8–20 mm, boylar 18–38 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı MEMA-MPG-12, 38 mm. Tornalamanın yanında diş çekme (M4–M12 arası 6 ölçü) ve altıgen ağız frezeleme (SW8–13) gerekiyor. Ailedeki delikler ⌀4–12 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant MEMA-MPG-05H: ⌀10 mm çapta 26 mm boy, yani L/D 2,6. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g, h7 tolerans sınıflarında işlenir; en küçüğü MEMA-MPG-04 (⌀8 mm), en büyüğü MEMA-MPG-12 (⌀20 mm). Aile dişli, altıgen anahtar ağzı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
