Vidalı Ayar Burcu
Dış dişi ile eksenel konum ayarı yapılan, altıgen anahtar ağızlı ayar burcu.

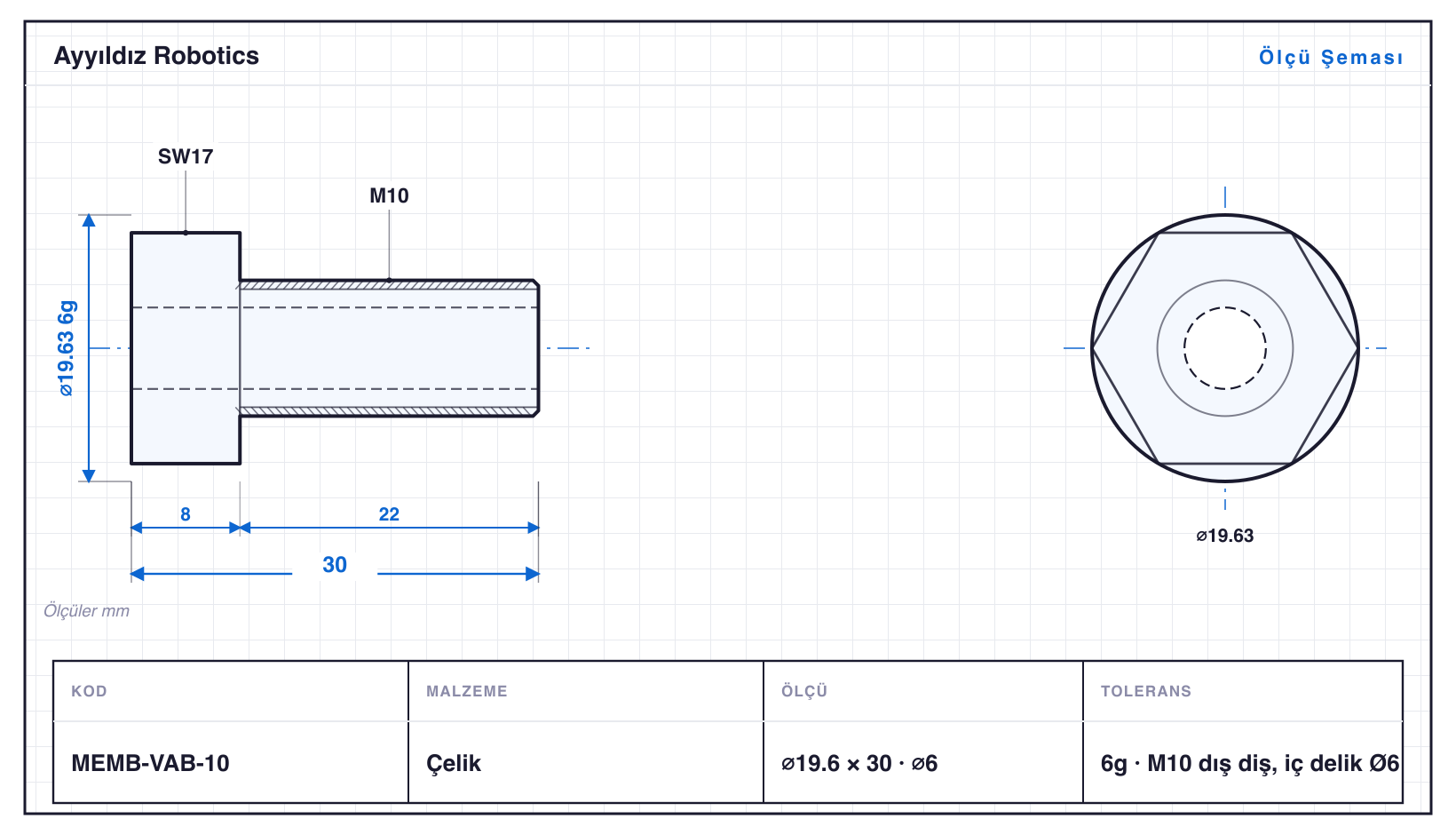

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| MEMB-VAB-05 | 9,2 | 19 | M5 · SW8 · ⌀3 | 6g | M5 dış diş, iç delik ⌀3 |
| MEMB-VAB-06 | 11,5 | 22 | M6 · SW10 · ⌀4 | 6g | M6 dış diş, iç delik ⌀4 |
| MEMB-VAB-08 | 15 | 25 | M8 · SW13 · ⌀5 | 6g | M8 dış diş, iç delik ⌀5 |
| MEMB-VAB-08L | 15 | 35 | M8 · SW13 · ⌀5 | 6g | uzun M8 dış diş, iç delik ⌀5 |
| MEMB-VAB-12T | 16 | 33 | M12 · tırtıl · ⌀8 | 6g | tırtıllı başlı M12 ayar burcu |
| MEMB-VAB-10 | 19,6 | 30 | M10 · SW17 · ⌀6 | 6g | M10 dış diş, iç delik ⌀6 |
| MEMB-VAB-10L | 19,6 | 42 | M10 · SW17 · ⌀6 | 6g | uzun M10 dış diş, iç delik ⌀6 |
| MEMB-VAB-10K | 19,6 | 35 | M10 · SW17 · konik · ⌀6 | 6g | konik uçlu M10 ayar burcu |
| MEMB-VAB-12 | 19,6 | 33 | M12 · SW17 · ⌀8 | 6g | M12 dış diş, iç delik ⌀8 |
| MEMB-VAB-12K | 19,6 | 39 | M12 · SW17 · konik · ⌀8 | 6g | konik uçlu M12 ayar burcu |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Vidalı Ayar Burcu, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Membran Pres Yedekleri ailesidir — çaplar ⌀9,2–19,6 mm, boylar 19–42 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı MEMB-VAB-10L, 42 mm. Tornalamanın yanında diş çekme (M5–M12 arası 5 ölçü), altıgen ağız frezeleme (SW8–17), konik tornalama, tırtıl çekme ve eksenel delme (⌀3–8 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant MEMB-VAB-08L: ⌀15 mm çapta 35 mm boy, yani L/D 2,3. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü MEMB-VAB-05 (⌀9,2 mm), en büyüğü MEMB-VAB-12K (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, konik, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
