Kılavuz Burcu
Pres pistonunun hassas eksenel hareketini yönlendiren düz delikli kılavuz burcu.

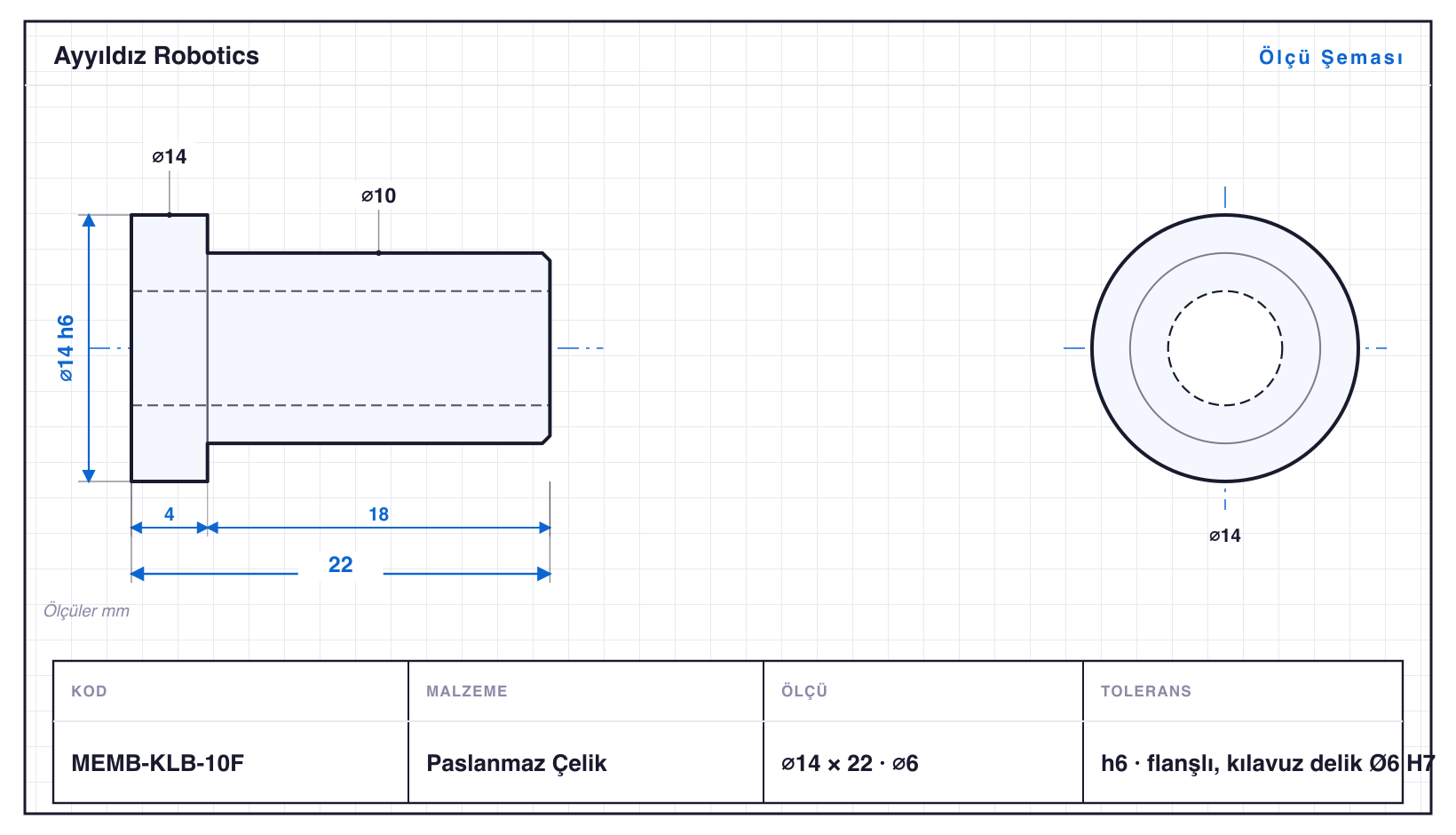

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| MEMB-KLB-05 | 5 | 12 | ⌀3 | h6 · ⌀5: 0/−0,008 | kılavuz delik ⌀3 H7 |
| MEMB-KLB-06 | 6 | 14 | ⌀3 | h6 · ⌀6: 0/−0,008 | kılavuz delik ⌀3 H7 |
| MEMB-KLB-08 | 8 | 16 | ⌀4 | h6 · ⌀8: 0/−0,009 | kılavuz delik ⌀4 H7 |
| MEMB-KLB-10 | 10 | 18 | ⌀6 | h6 · ⌀10: 0/−0,009 | kılavuz delik ⌀6 H7 |
| MEMB-KLB-12 | 12 | 20 | ⌀8 | h6 · ⌀12: 0/−0,011 | kılavuz delik ⌀8 H7 |
| MEMB-KLB-10F | 14 | 22 | ⌀6 · 2 kademe | h6 | flanşlı, kılavuz delik ⌀6 H7 |
| MEMB-KLB-14 | 14 | 22 | ⌀10 | h6 · ⌀14: 0/−0,011 | kılavuz delik ⌀10 H7 |
| MEMB-KLB-12F | 16 | 24 | ⌀8 · 2 kademe | h6 · ⌀16: 0/−0,011 | flanşlı, kılavuz delik ⌀8 H7 |
| MEMB-KLB-16 | 16 | 24 | ⌀12 | h6 · ⌀16: 0/−0,011 | kılavuz delik ⌀12 H7 |
| MEMB-KLB-18F | 20 | 31 | ⌀14 · 2 kademe | h6 | flanşlı, kılavuz delik ⌀14 H7 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Kılavuz Burcu, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Membran Pres Yedekleri ailesidir — çaplar ⌀5–20 mm, boylar 12–31 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı MEMB-KLB-18F, 31 mm. Aile yalnızca tornalama ile üretiliyor. Ailedeki delikler ⌀3–14 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant MEMB-KLB-05: ⌀5 mm çapta 12 mm boy, yani L/D 2,4. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h6 toleransında işlenir; en küçüğü MEMB-KLB-05 (⌀5 mm), en büyüğü MEMB-KLB-18F (⌀20 mm). Aile delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
