Baskı Pimi
Membran presi itme hareketi için düz uçlu, sertleştirilmiş baskı pimi.

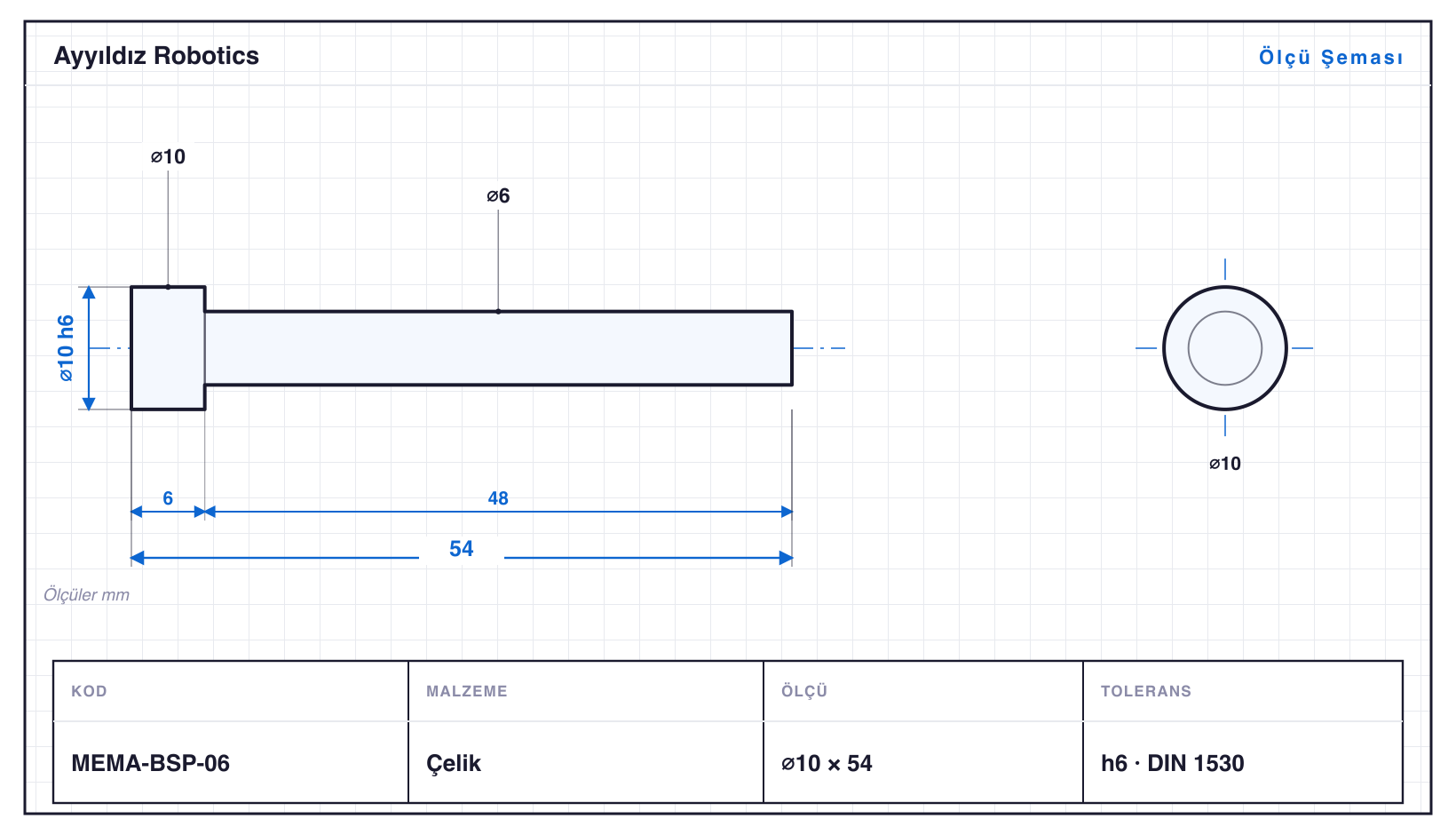

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| MEMA-BSP-02 | 4 | 21 | 2 kademe | h6 | DIN 1530 |
| MEMA-BSP-03 | 5 | 29 | 2 kademe | h6 | DIN 1530 |
| MEMA-BSP-04 | 6 | 36 | 2 kademe | h6 · ⌀6: 0/−0,008 | DIN 1530 |
| MEMA-BSP-04S | 6 | 24 | 2 kademe | h6 · ⌀6: 0/−0,008 | kısa tip |
| MEMA-BSP-05 | 8 | 45 | 2 kademe | h6 | DIN 1530 |
| MEMA-BSP-06 | 10 | 54 | 2 kademe | h6 | DIN 1530 |
| MEMA-BSP-06S | 10 | 36 | 2 kademe | h6 | kısa tip |
| MEMA-BSP-08 | 12 | 63 | 2 kademe | h6 | DIN 1530 |
| MEMA-BSP-10 | 15 | 72 | 2 kademe | h6 | DIN 1530 |
| MEMA-BSP-12 | 18 | 81 | 2 kademe | h6 · ⌀18: 0/−0,011 | DIN 1530 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Baskı Pimi, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Membran Pres Yedekleri ailesidir — çaplar ⌀4–18 mm, boylar 21–81 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀18 mm çubuktan çıkıyor; ailenin en uzun varyantı MEMA-BSP-12, 81 mm. Aile yalnızca tornalama ile üretiliyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı MEMA-BSP-04: ⌀6 mm çapta 36 mm boy, yani boy/çap oranı 6,0. Bu incelikteki bir parça klasik tornada punta desteği ister. Kayar otomatta kılavuz burç çubuğu kesici ucun hemen yanında tuttuğu için parça puntasız işlenir.
Varyantlar h6 toleransında işlenir; en küçüğü MEMA-BSP-02 (⌀4 mm), en büyüğü MEMA-BSP-12 (⌀18 mm). Aile çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
