Altıgen Kılavuz Pimi
Anahtar ağızlı altıgen başlı, dişli tespitli tabla kılavuz pimi.

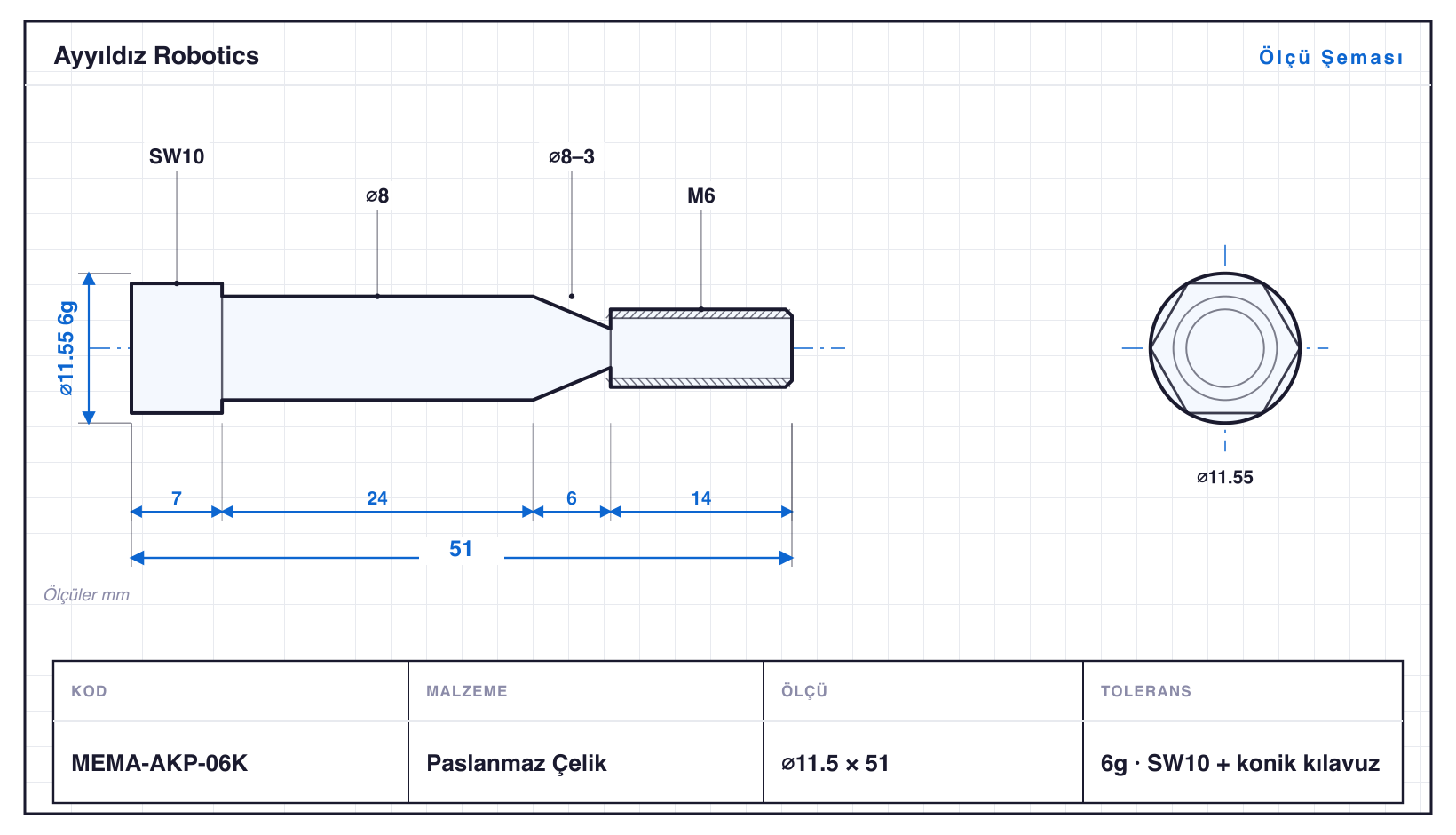

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| MEMA-AKP-03 | 6,4 | 26 | M3 · SW5,5 | 6g | SW5,5 anahtar ağzı |
| MEMA-AKP-04 | 8,1 | 33 | M4 · SW7 | 6g | SW7 anahtar ağzı |
| MEMA-AKP-05 | 9,2 | 40 | M5 · SW8 | 6g | SW8 anahtar ağzı |
| MEMA-AKP-05K | 9,2 | 43 | M5 · SW8 · konik | 6g | SW8 + konik kılavuz |
| MEMA-AKP-06 | 11,5 | 47 | M6 · SW10 | 6g | SW10 anahtar ağzı |
| MEMA-AKP-06K | 11,5 | 51 | M6 · SW10 · konik | 6g | SW10 + konik kılavuz |
| MEMA-AKP-06D | 11,5 | 47 | M6 · SW10 · ⌀3 | 6g | SW10, iç delik ⌀3 |
| MEMA-AKP-08 | 15 | 54 | M8 · SW13 | 6g | SW13 anahtar ağzı |
| MEMA-AKP-08D | 15 | 54 | M8 · SW13 · ⌀4 | 6g | SW13, iç delik ⌀4 |
| MEMA-AKP-10 | 19,6 | 63 | M10 · SW17 | 6g | SW17 anahtar ağzı |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Altıgen Kılavuz Pimi, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Membran Pres Yedekleri ailesidir — çaplar ⌀6,4–19,6 mm, boylar 26–63 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı MEMA-AKP-10, 63 mm. Tornalamanın yanında diş çekme (M3–M10 arası 6 ölçü), altıgen ağız frezeleme (SW5,5–17), konik tornalama ve eksenel delme (⌀3–4 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant MEMA-AKP-05K: ⌀9,2 mm çapta 43 mm boy, yani L/D 4,7. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar 6g toleransında işlenir; en küçüğü MEMA-AKP-03 (⌀6,4 mm), en büyüğü MEMA-AKP-10 (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, konik, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
