Keçe Burcu
Membran mili keçesini konumlandıran ve destekleyen pahalı yataklama burcu.

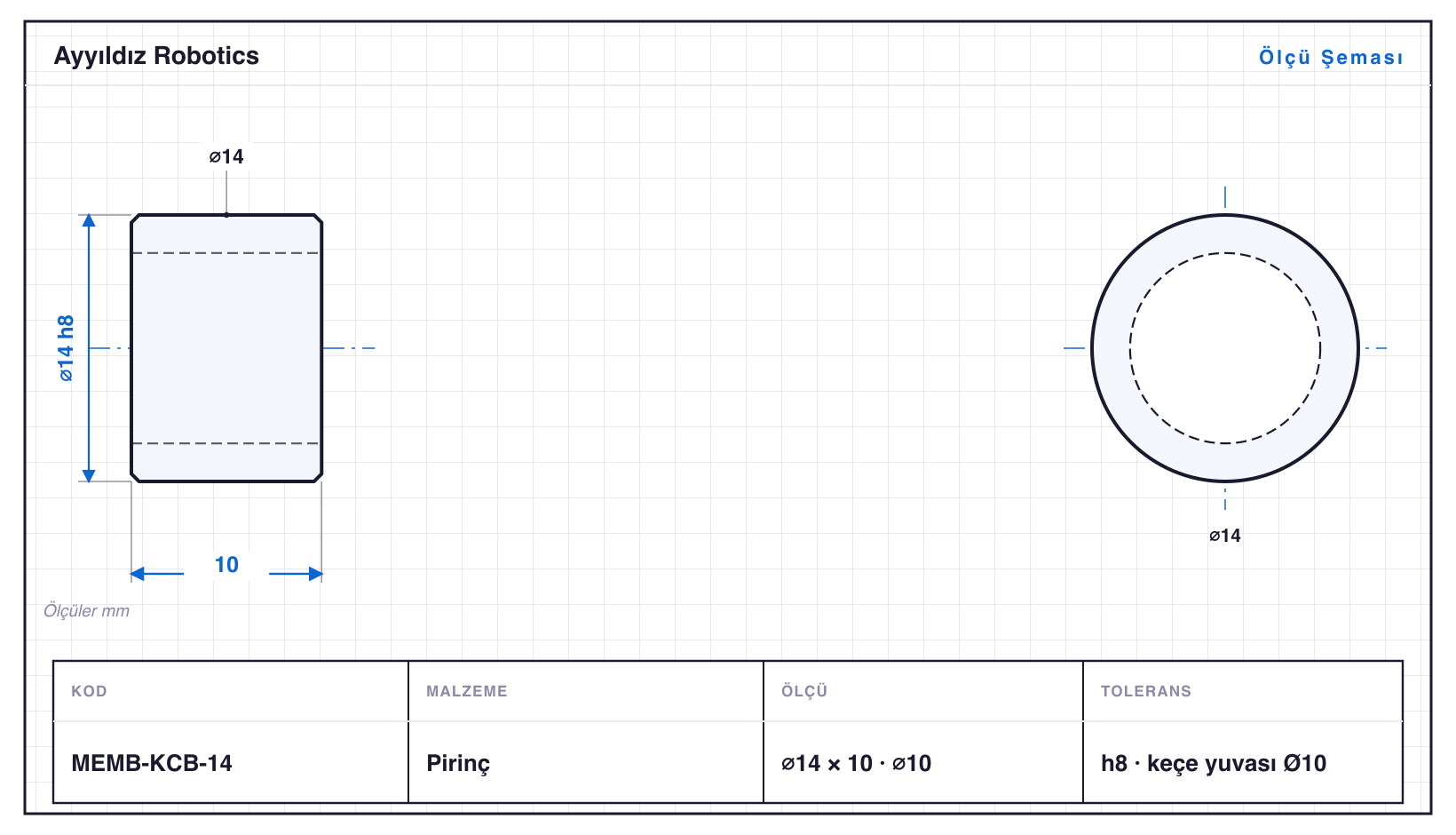

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| MEMB-KCB-06 | 6 | 6 | ⌀4 | h8 · ⌀6: 0/−0,018 | keçe yuvası ⌀4 |
| MEMB-KCB-08 | 8 | 7 | ⌀5 | h8 · ⌀8: 0/−0,022 | keçe yuvası ⌀5 |
| MEMB-KCB-10 | 10 | 8 | ⌀6 | h8 · ⌀10: 0/−0,022 | keçe yuvası ⌀6 |
| MEMB-KCB-10S | 12 | 11 | ⌀6 · 2 kademe | h8 | omuzlu, keçe yuvası ⌀6 |
| MEMB-KCB-12 | 12 | 9 | ⌀8 | h8 · ⌀12: 0/−0,027 | keçe yuvası ⌀8 |
| MEMB-KCB-14 | 14 | 10 | ⌀10 | h8 · ⌀14: 0/−0,027 | keçe yuvası ⌀10 |
| MEMB-KCB-12S | 15 | 12 | ⌀8 · 2 kademe | h8 · ⌀15: 0/−0,027 | omuzlu, keçe yuvası ⌀8 |
| MEMB-KCB-16 | 16 | 11 | ⌀11 | h8 · ⌀16: 0/−0,027 | keçe yuvası ⌀11 |
| MEMB-KCB-18 | 18 | 12 | ⌀13 | h8 · ⌀18: 0/−0,027 | keçe yuvası ⌀13 |
| MEMB-KCB-16S | 20 | 15 | ⌀11 · 2 kademe | h8 | omuzlu, keçe yuvası ⌀11 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Keçe Burcu, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Membran Pres Yedekleri ailesidir — çaplar ⌀6–20 mm, boylar 6–15 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı MEMB-KCB-16S, 15 mm. Aile yalnızca tornalama ile üretiliyor. Ailedeki delikler ⌀4–13 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant MEMB-KCB-06: ⌀6 mm çapta 6 mm boy, yani L/D 1,0. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h8 toleransında işlenir; en küçüğü MEMB-KCB-06 (⌀6 mm), en büyüğü MEMB-KCB-16S (⌀20 mm). Aile delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
