Distans Pimi
Membran plakaları arasında sabit eksenel mesafeyi belirleyen distans pimi.

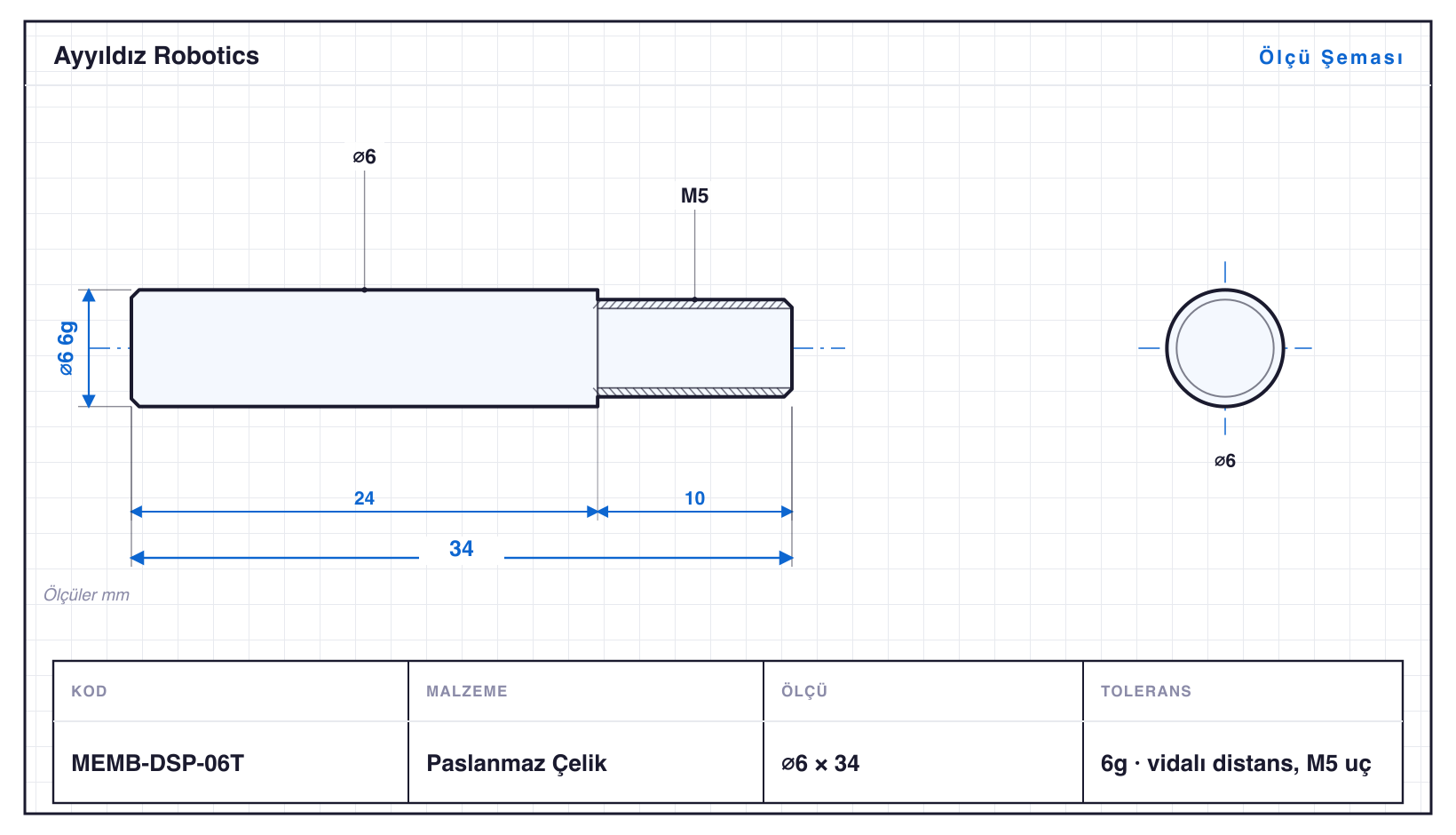

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| MEMB-DSP-03 | 3 | 12 | — | h6 | distans L12 |
| MEMB-DSP-04 | 4 | 16 | — | h6 · ⌀4: 0/−0,008 | distans L16 |
| MEMB-DSP-05 | 5 | 20 | — | h6 · ⌀5: 0/−0,008 | distans L20 |
| MEMB-DSP-05T | 5 | 28 | M4 | 6g | vidalı distans, M4 uç |
| MEMB-DSP-06 | 6 | 24 | — | h6 · ⌀6: 0/−0,008 | distans L24 |
| MEMB-DSP-06T | 6 | 34 | M5 | 6g | vidalı distans, M5 uç |
| MEMB-DSP-08 | 8 | 30 | — | h6 · ⌀8: 0/−0,009 | distans L30 |
| MEMB-DSP-08T | 8 | 42 | M6 | 6g | vidalı distans, M6 uç |
| MEMB-DSP-10 | 10 | 36 | — | h6 · ⌀10: 0/−0,009 | distans L36 |
| MEMB-DSP-12 | 12 | 40 | — | h6 · ⌀12: 0/−0,011 | distans L40 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Distans Pimi, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Membran Pres Yedekleri ailesidir — çaplar ⌀3–12 mm, boylar 12–42 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀12 mm çubuktan çıkıyor; ailenin en uzun varyantı MEMB-DSP-08T, 42 mm. Tornalamanın yanında diş çekme (M4, M5, M6) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant MEMB-DSP-06T: ⌀6 mm çapta 34 mm boy, yani L/D 5,7. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar h6, 6g tolerans sınıflarında işlenir; en küçüğü MEMB-DSP-03 (⌀3 mm), en büyüğü MEMB-DSP-12 (⌀12 mm). Aile dişli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
