Havalı Atomize Meme
Sıvı ve hava kanallarını birleştirip çok ince damla üreten kademeli dişli meme.

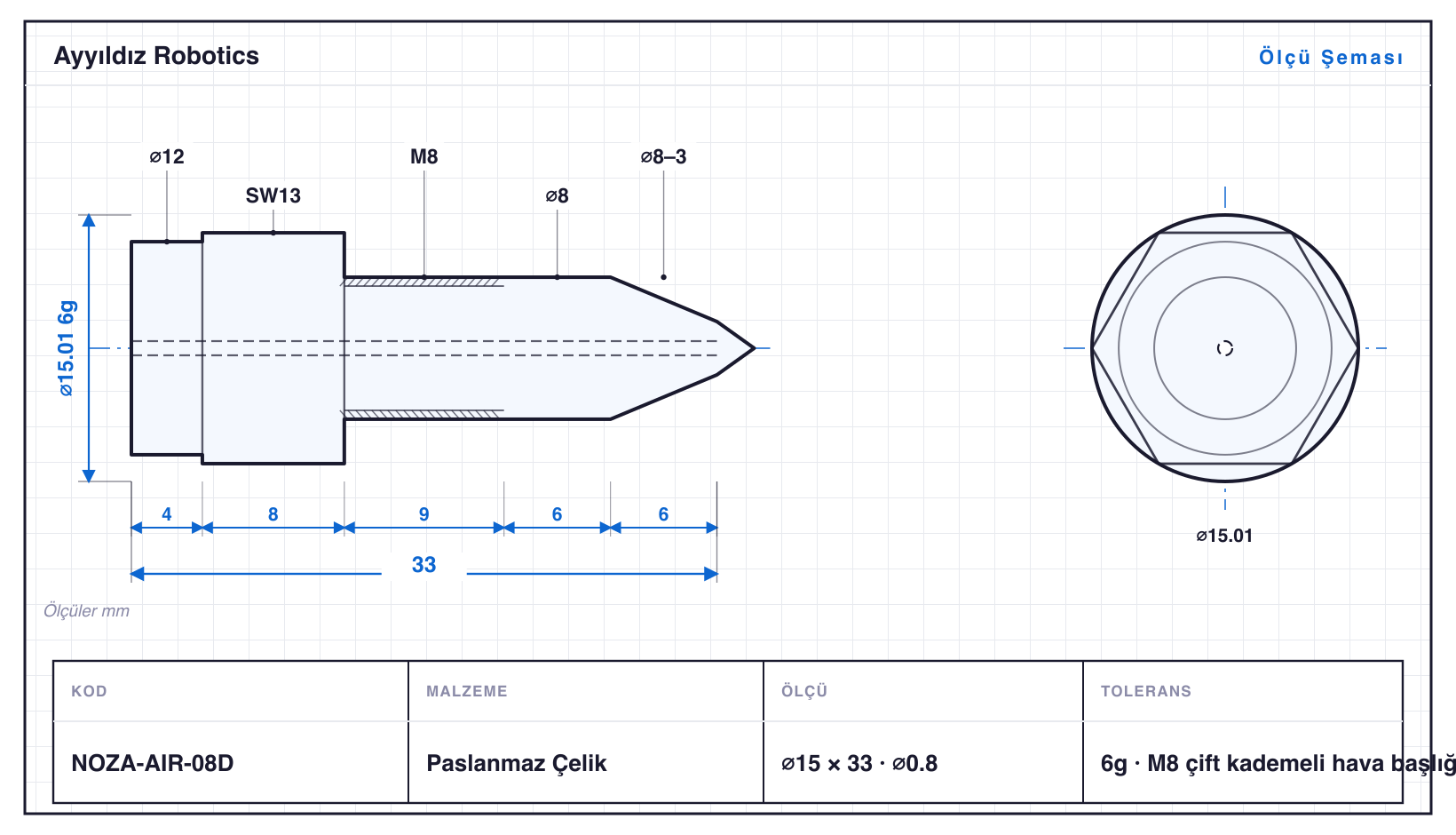

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| NOZA-AIR-05 | 9,2 | 20 | M5 · SW8 · konik · ⌀0,5 | 6g | M5 iç+dış hava kanalı |
| NOZA-AIR-06K | 10 | 23 | M6 · konik · tırtıl · ⌀0,6 | 6g | M6 tırtıllı ayar bileziği |
| NOZA-AIR-06 | 11,5 | 24 | M6 · SW10 · konik · ⌀0,6 | 6g | M6 iç+dış hava kanalı |
| NOZA-AIR-08 | 15 | 29 | M8 · SW13 · konik · ⌀0,8 | 6g | M8 iç+dış hava kanalı |
| NOZA-AIR-08D | 15 | 33 | M8 · SW13 · konik · ⌀0,8 | 6g | M8 çift kademeli hava başlığı |
| NOZA-AIR-10 | 19,6 | 34 | M10 · SW17 · konik · ⌀1 | 6g | M10 iç+dış hava kanalı |
| NOZA-AIR-10F | 19,6 | 37 | M10 · SW17 · konik · ⌀1 | 6g | M10 flanşlı hava başlığı |
| NOZA-AIR-12 | 19,6 | 44 | M12 · SW17 · konik · ⌀1,2 | 6g | M12 iç+dış hava kanalı |
| NOZA-AIR-12X | 19,6 | 48 | M12 · SW17 · konik · ⌀1,2 | 6g | M12 uzatmalı hava başlığı |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Havalı Atomize Meme, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Nozullar & Memeler ailesidir — çaplar ⌀9,2–19,6 mm, boylar 20–48 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı NOZA-AIR-12X, 48 mm. Tornalamanın yanında diş çekme (M5–M12 arası 5 ölçü), altıgen ağız frezeleme (SW8–17), konik tornalama, tırtıl çekme ve eksenel delme (⌀0,5–1,2 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant NOZA-AIR-12X: ⌀19,6 mm çapta 48 mm boy, yani L/D 2,4. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü NOZA-AIR-05 (⌀9,2 mm), en büyüğü NOZA-AIR-12X (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, konik, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
