Sisleme Memesi
İnce orifisli, yüksek basınçta ince damla sisi üreten dişli sisleme memesi.

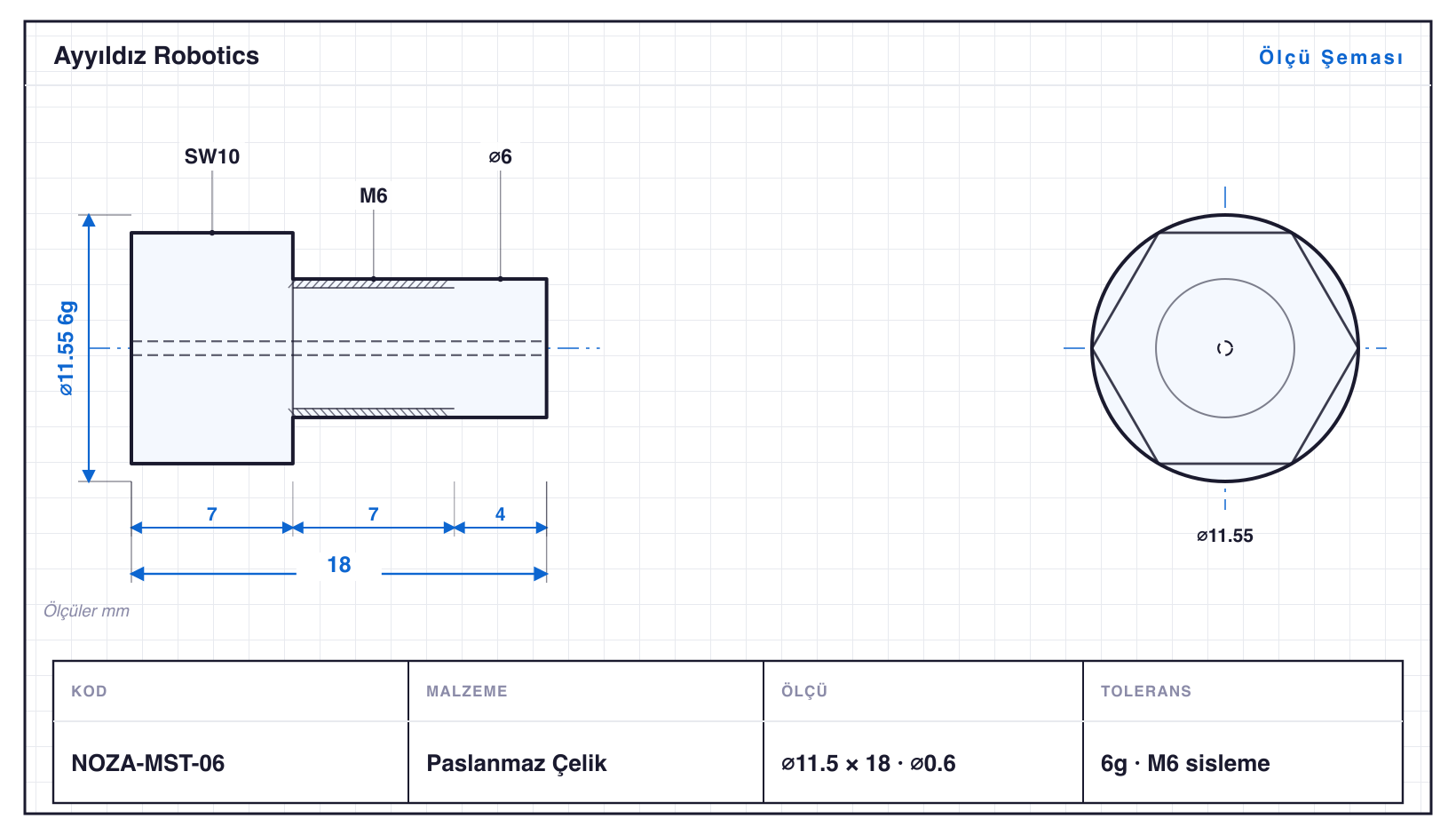

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| NOZA-MST-03 | 6,4 | 13 | M3 · SW5,5 · ⌀0,5 | 6g | M3 sisleme |
| NOZA-MST-05K | 8 | 16 | M5 · tırtıl · ⌀0,5 | 6g | M5 tırtıllı elle sıkma |
| NOZA-MST-04 | 8,1 | 13 | M4 · SW7 · ⌀0,5 | 6g | M4 sisleme |
| NOZA-MST-04S | 8,1 | 14 | M4 · SW7 · konik · ⌀0,5 | 6g | M4 konik yüzlü sisleme |
| NOZA-MST-05 | 9,2 | 16 | M5 · SW8 · ⌀0,5 | 6g | M5 sisleme |
| NOZA-MST-06 | 11,5 | 18 | M6 · SW10 · ⌀0,6 | 6g | M6 sisleme |
| NOZA-MST-06T | 11,5 | 20 | M6 · SW10 · konik · ⌀0,6 | 6g | M6 konik yüz sisleme |
| NOZA-MST-08 | 15 | 22 | M8 · SW13 · ⌀0,8 | 6g | M8 sisleme |
| NOZA-MST-08D | 15 | 26 | M8 · SW13 · ⌀0,8 | 6g | M8 çift kademeli sisleme |
| NOZA-MST-10 | 19,6 | 26 | M10 · SW17 · ⌀1 | 6g | M10 sisleme |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Sisleme Memesi, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Nozullar & Memeler ailesidir — çaplar ⌀6,4–19,6 mm, boylar 13–26 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı NOZA-MST-08D, 26 mm. Tornalamanın yanında diş çekme (M3–M10 arası 6 ölçü), altıgen ağız frezeleme (SW5,5–17), konik tornalama, tırtıl çekme ve eksenel delme (⌀0,5–1 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant NOZA-MST-03: ⌀6,4 mm çapta 13 mm boy, yani L/D 2,0. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü NOZA-MST-03 (⌀6,4 mm), en büyüğü NOZA-MST-10 (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, konik, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
