Dolum Ucu
Geniş delikli, damlamasız kapamalı sıvı dolum ucu.

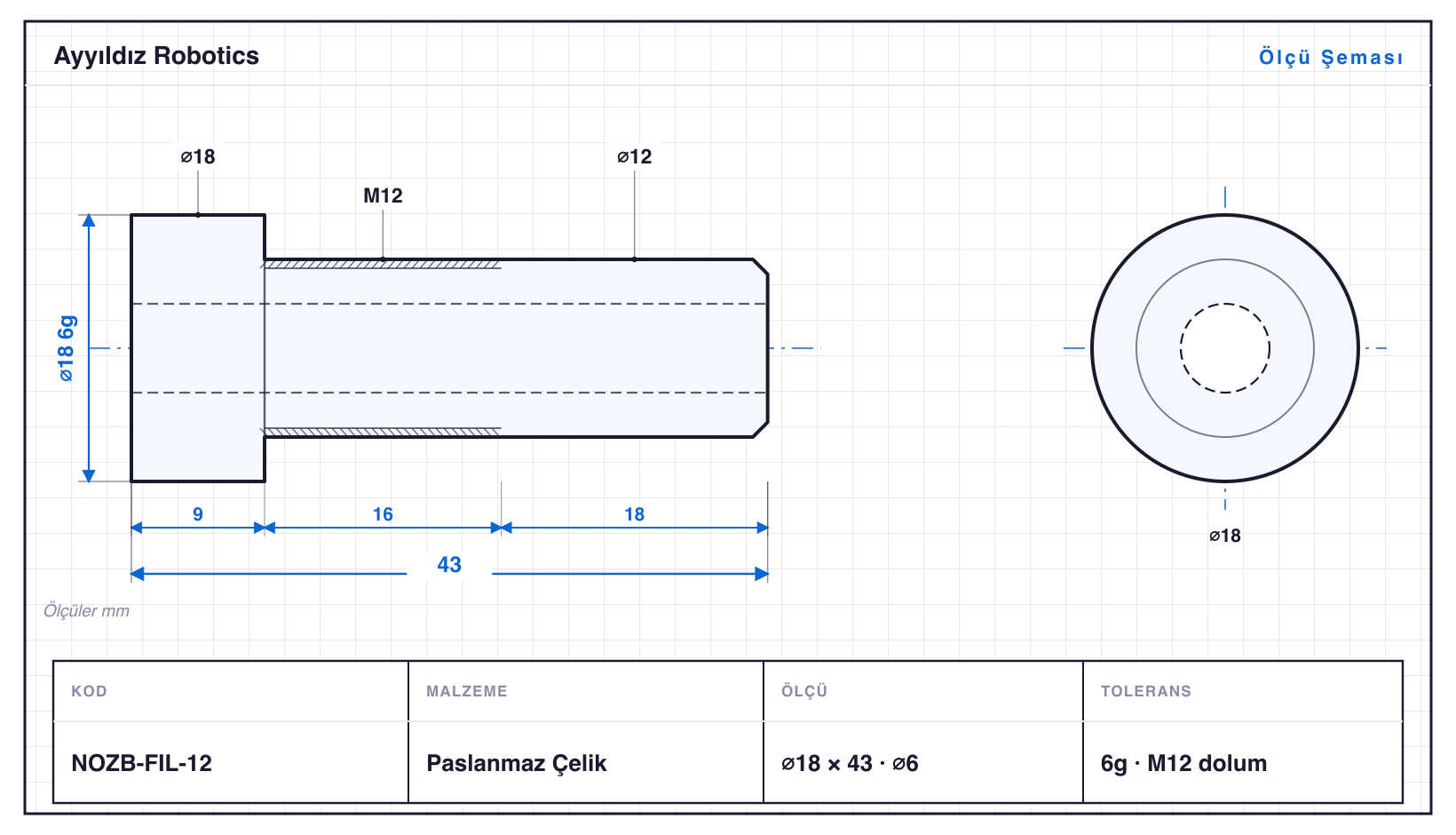

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
8 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| NOZB-FIL-06 | 11,5 | 28 | M6 · SW10 · ⌀3 | 6g | M6 dolum |
| NOZB-FIL-08 | 15 | 33 | M8 · SW13 · ⌀4 | 6g | M8 dolum |
| NOZB-FIL-08T | 15 | 39 | M8 · SW13 · konik · ⌀3,5 | 6g | M8 konik dolum |
| NOZB-FIL-10K | 16 | 40 | M10 · tırtıl · ⌀5 | 6g | tırtıllı M10 dolum |
| NOZB-FIL-12 | 18 | 43 | M12 · ⌀6 | 6g | M12 dolum |
| NOZB-FIL-12T | 18 | 49 | M12 · konik · ⌀5,5 | 6g | M12 konik dolum |
| NOZB-FIL-10 | 19,6 | 38 | M10 · SW17 · ⌀5 | 6g | M10 dolum |
| NOZB-FIL-12L | 19,6 | 55 | M12 · SW17 · ⌀6 | 6g | uzun boyunlu M12 dolum |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Dolum Ucu, Goodway SW-20 kayar otomatta üretilen 8 varyantlık bir Nozullar & Memeler ailesidir — çaplar ⌀11,5–19,6 mm, boylar 28–55 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı NOZB-FIL-12L, 55 mm. Tornalamanın yanında diş çekme (M6, M8, M10, M12), altıgen ağız frezeleme (SW10–17), konik tornalama, tırtıl çekme ve eksenel delme (⌀3–6 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant NOZB-FIL-12L: ⌀19,6 mm çapta 55 mm boy, yani L/D 2,8. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü NOZB-FIL-06 (⌀11,5 mm), en büyüğü NOZB-FIL-12L (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, konik, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
