Soğutma Memesi
Talaş boşaltma için yönlendirilmiş soğutucu sıvı püskürtme memesi.

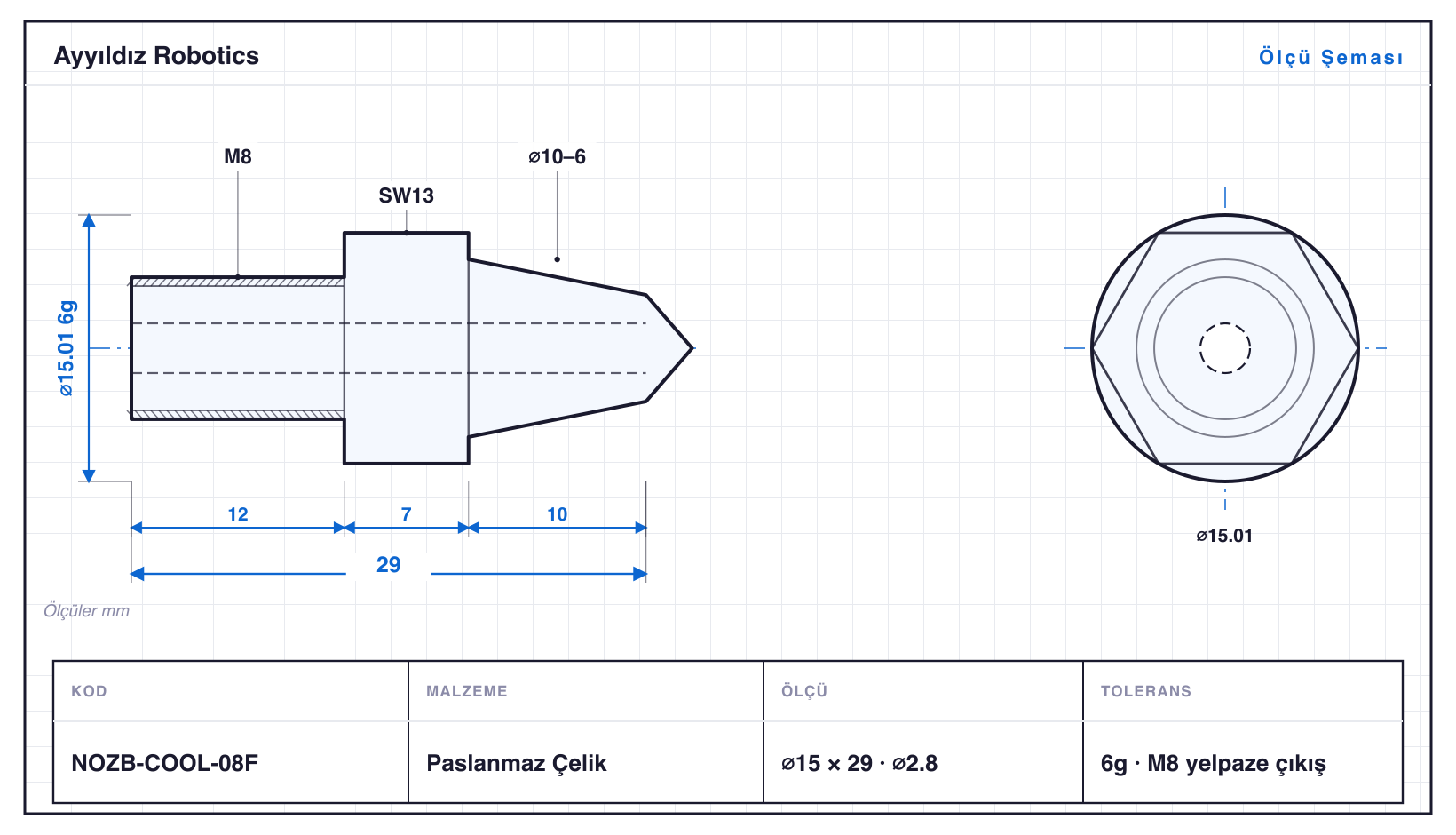

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| NOZB-COOL-05 | 9,2 | 21 | M5 · SW8 · ⌀2 | 6g | M5 soğutma |
| NOZB-COOL-06 | 11,5 | 26 | M6 · SW10 · ⌀2,5 | 6g | M6 soğutma |
| NOZB-COOL-06A | 11,5 | 24 | M6 · SW10 · konik · ⌀2,2 | 6g | M6 açılı çıkış |
| NOZB-COOL-08 | 15 | 31 | M8 · SW13 · ⌀3 | 6g | M8 soğutma |
| NOZB-COOL-08F | 15 | 29 | M8 · SW13 · konik · ⌀2,8 | 6g | M8 yelpaze çıkış |
| NOZB-COOL-12F | 18 | 36 | M12 · konik · ⌀4,5 | 6g | M12 geniş yelpaze |
| NOZB-COOL-10 | 19,6 | 36 | M10 · SW17 · ⌀4 | 6g | M10 soğutma |
| NOZB-COOL-10L | 19,6 | 57 | M10 · SW17 · konik · ⌀3,5 | 6g | uzun M10 soğutma |
| NOZB-COOL-12 | 19,6 | 41 | M12 · SW17 · ⌀5 | 6g | M12 soğutma |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Soğutma Memesi, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Nozullar & Memeler ailesidir — çaplar ⌀9,2–19,6 mm, boylar 21–57 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı NOZB-COOL-10L, 57 mm. Tornalamanın yanında diş çekme (M5–M12 arası 5 ölçü), altıgen ağız frezeleme (SW8–17), konik tornalama ve eksenel delme (⌀2–5 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant NOZB-COOL-10L: ⌀19,6 mm çapta 57 mm boy, yani L/D 2,9. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü NOZB-COOL-05 (⌀9,2 mm), en büyüğü NOZB-COOL-12 (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, konik, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
