Dozaj Ucu
İnce delikli, kademeli konik dozaj nozulu; sıvı hassas dozajı için.
Üretim Kapsamı
Dozaj Ucu, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Nozullar & Memeler ailesidir — çaplar ⌀6–19.6 mm, boylar 13–36 mm, standart malzeme Paslanmaz Çelik (çelik, paslanmaz, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla anlık teklif alın.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı NOZB-DOS-12, 36 mm. Tornalamanın yanında diş çekme (M6, M10), altıgen ağız frezeleme (SW10–17), konik tornalama, tırtıl çekme ve eksenel delme (⌀0,6–2,5 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant NOZB-DOS-05: ⌀8 mm çapta 20 mm boy, yani L/D 2,5. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h7, 6g tolerans sınıflarında işlenir; en küçüğü NOZB-DOS-03 (⌀6 mm), en büyüğü NOZB-DOS-10T (⌀19.6 mm). Aile dişli, altıgen anahtar ağzı, konik, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.

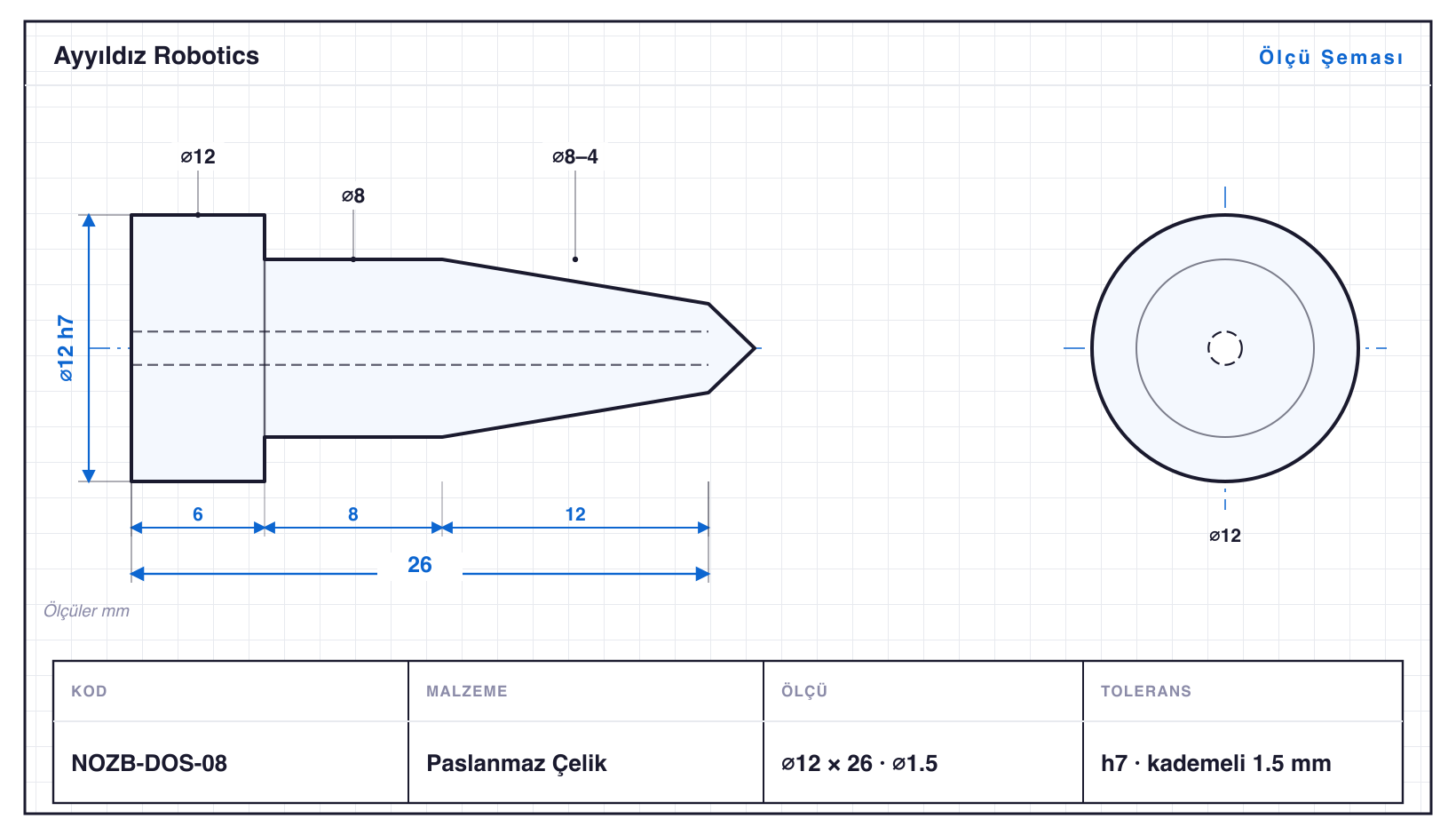

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap ⌀ | Boy | Özellik | Tolerans | Std | Birim fiyat |
|---|---|---|---|---|---|---|
| NOZB-DOS-03 | ⌀6 | 13 mm | konik · ⌀0.6 | h7 | 0.6 mm delik | 35,32 ₺ |
| NOZB-DOS-04 | ⌀8 | 15 mm | konik · ⌀0.8 | h7 | 0.8 mm delik | 41,89 ₺ |
| NOZB-DOS-05 | ⌀8 | 20 mm | konik · ⌀1 | h7 | kademeli 1.0 mm | 49,00 ₺ |
| NOZB-DOS-06 | ⌀11.5 | 22 mm | SW10 · konik · ⌀1.2 | h7 | 1.2 mm delik | 74,96 ₺ |
| NOZB-DOS-06T | ⌀11.5 | 25 mm | M6 · SW10 · konik · ⌀1 | 6g | M6 dişli dozaj ucu | 73,17 ₺ |
| NOZB-DOS-08 | ⌀12 | 26 mm | konik · ⌀1.5 | h7 | kademeli 1.5 mm | 67,53 ₺ |
| NOZB-DOS-08K | ⌀12 | 28 mm | konik · tırtıl · ⌀1.5 | h7 | tırtıllı tutamak | 73,19 ₺ |
| NOZB-DOS-10 | ⌀14 | 32 mm | konik · ⌀2 | h7 | kademeli 2.0 mm | 82,48 ₺ |
| NOZB-DOS-12 | ⌀18 | 36 mm | konik · ⌀2.5 | h7 | kademeli 2.5 mm | 110,96 ₺ |
| NOZB-DOS-10T | ⌀19.6 | 35 mm | M10 · SW17 · konik · ⌀1.8 | 6g | M10 dişli dozaj ucu | 134,42 ₺ |
Paslanmaz Çelik · 100 adet için · tahminî birim fiyat, 7 gün geçerlidir · KDV hariç · Kesin teklif için iletişime geçin.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
