İçi Boş Koni Meme
Girdap odalı, halka biçimli içi boş koni sprey deseni üreten dişli meme.

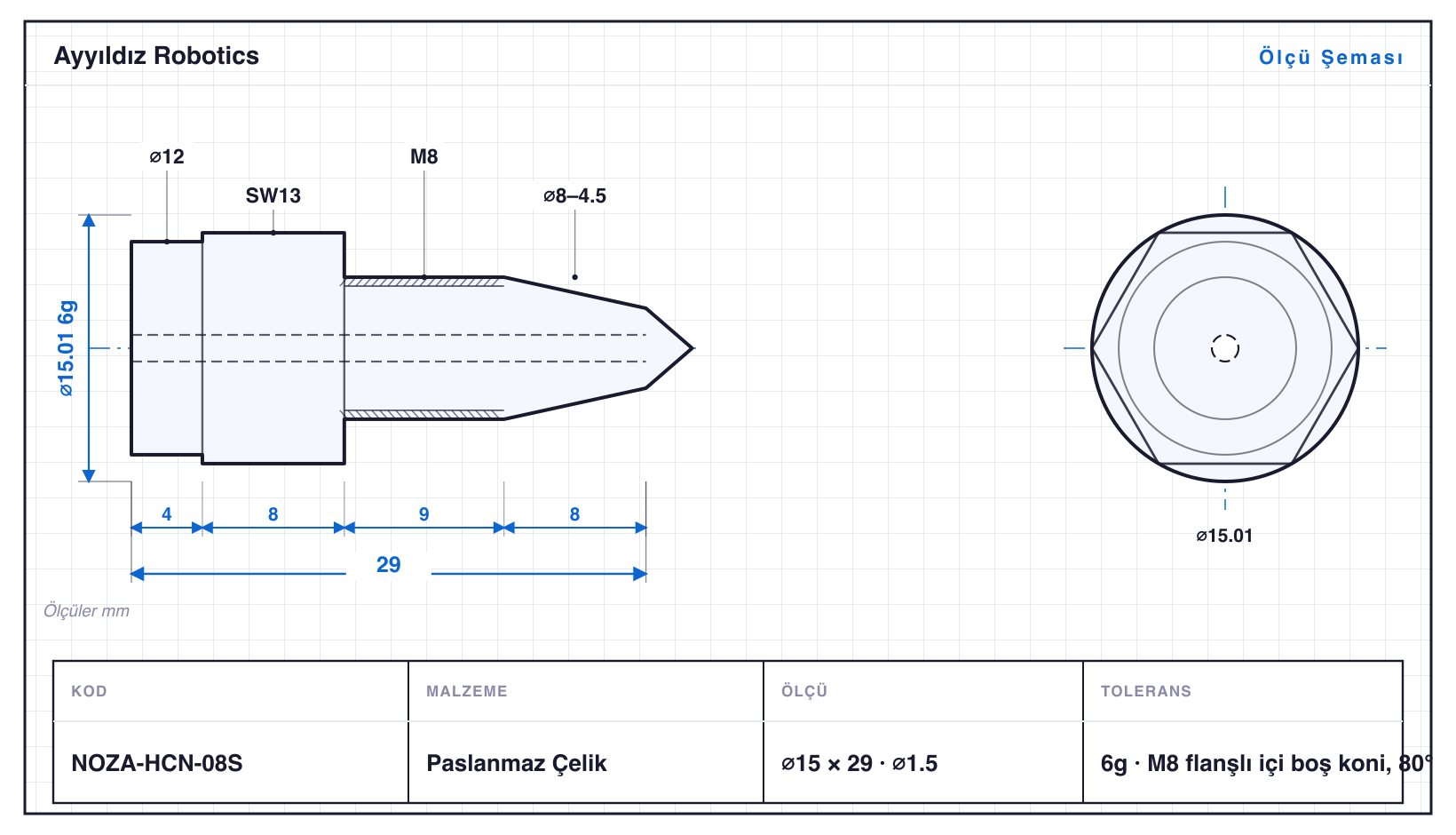

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| NOZA-HCN-04 | 8,1 | 15 | M4 · SW7 · konik · ⌀0,8 | 6g | M4 girdaplı içi boş koni, 60° |
| NOZA-HCN-05 | 9,2 | 18 | M5 · SW8 · konik · ⌀1 | 6g | M5 girdaplı içi boş koni, 60° |
| NOZA-HCN-06 | 11,5 | 21 | M6 · SW10 · konik · ⌀1,2 | 6g | M6 girdaplı içi boş koni, 70° |
| NOZA-HCN-06W | 11,5 | 19 | M6 · SW10 · konik · ⌀1,5 | 6g | M6 geniş açı içi boş koni, 90° |
| NOZA-HCN-08 | 15 | 25 | M8 · SW13 · konik · ⌀1,5 | 6g | M8 girdaplı içi boş koni, 70° |
| NOZA-HCN-08S | 15 | 29 | M8 · SW13 · konik · ⌀1,5 | 6g | M8 flanşlı içi boş koni, 80° |
| NOZA-HCN-10 | 19,6 | 29 | M10 · SW17 · konik · ⌀2 | 6g | M10 girdaplı içi boş koni, 80° |
| NOZA-HCN-10W | 19,6 | 31 | M10 · SW17 · konik · ⌀2,5 | 6g | M10 geniş açı içi boş koni, 100° |
| NOZA-HCN-12 | 19,6 | 39 | M12 · SW17 · konik · ⌀2,5 | 6g | M12 girdaplı içi boş koni, 90° |
| NOZA-HCN-12W | 19,6 | 38 | M12 · SW17 · konik · ⌀3 | 6g | M12 geniş açı içi boş koni, 110° |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
İçi Boş Koni Meme, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Nozullar & Memeler ailesidir — çaplar ⌀8,1–19,6 mm, boylar 15–39 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı NOZA-HCN-12, 39 mm. Tornalamanın yanında diş çekme (M4–M12 arası 6 ölçü), altıgen ağız frezeleme (SW7–17), konik tornalama ve eksenel delme (⌀0,8–3 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant NOZA-HCN-12: ⌀19,6 mm çapta 39 mm boy, yani L/D 2,0. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü NOZA-HCN-04 (⌀8,1 mm), en büyüğü NOZA-HCN-12W (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, konik, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
