Hava Üfleme Ucu
Yüksek hızlı hava jeti için daralan çıkışlı üfleme ucu.

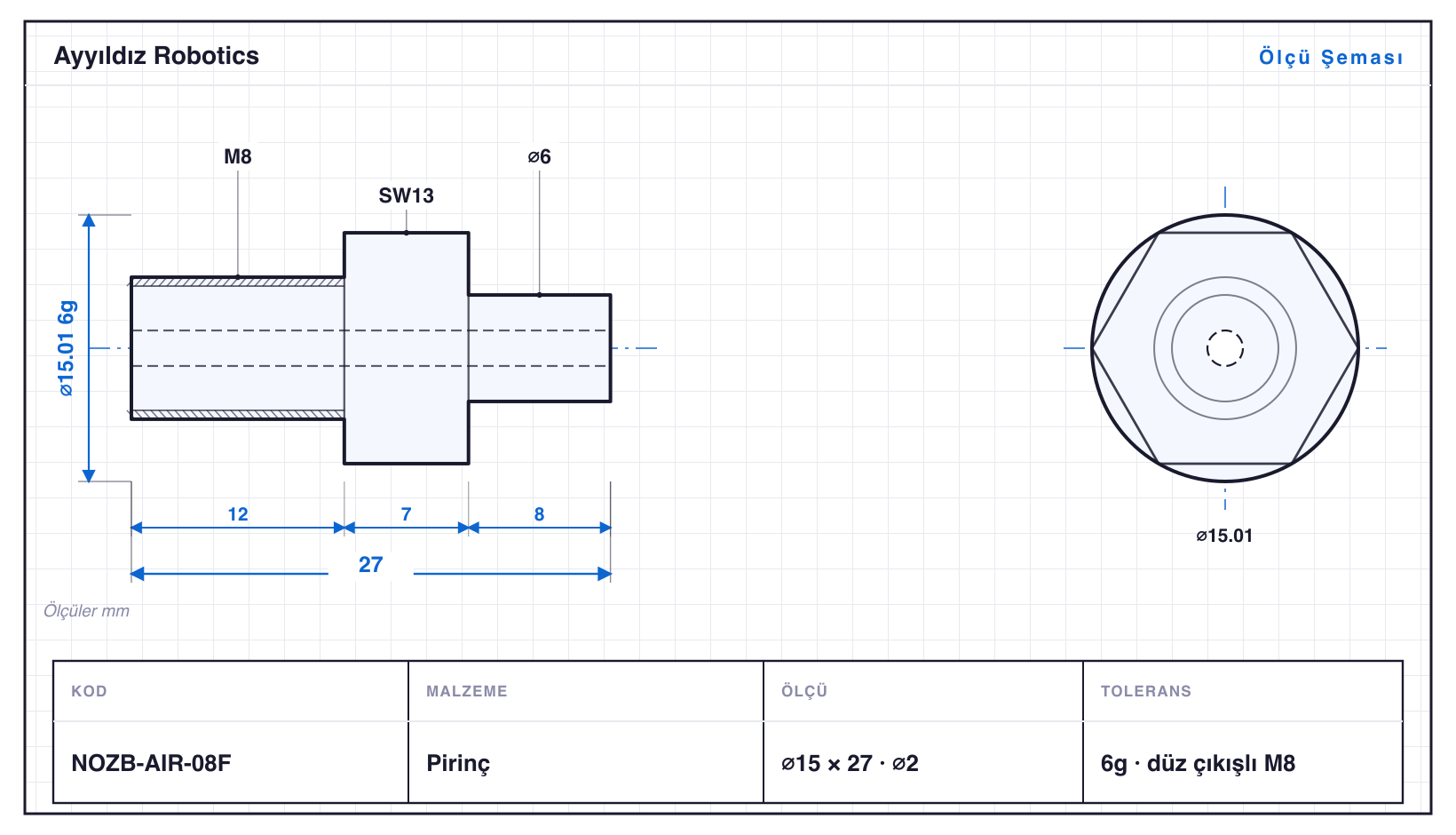

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| NOZB-AIR-04 | 5 | 20 | M4 · konik · ⌀1 | 6g | M4 hava ucu |
| NOZB-AIR-05 | 9,2 | 20 | M5 · SW8 · konik · ⌀1,2 | 6g | M5 hava ucu |
| NOZB-AIR-06 | 11,5 | 24 | M6 · SW10 · konik · ⌀1,5 | 6g | M6 hava ucu |
| NOZB-AIR-06L | 11,5 | 34 | M6 · SW10 · konik · ⌀1,5 | 6g | uzun boyunlu M6 |
| NOZB-AIR-08 | 15 | 29 | M8 · SW13 · konik · ⌀2 | 6g | M8 hava ucu |
| NOZB-AIR-08F | 15 | 27 | M8 · SW13 · ⌀2 | 6g | düz çıkışlı M8 |
| NOZB-AIR-12W | 18 | 40 | M12 · konik · tırtıl · ⌀3 | 6g | geniş gövdeli M12 |
| NOZB-AIR-10 | 19,6 | 34 | M10 · SW17 · konik · ⌀2,5 | 6g | M10 hava ucu |
| NOZB-AIR-10L | 19,6 | 50 | M10 · SW17 · konik · ⌀2,5 | 6g | uzatma boyunlu M10 |
| NOZB-AIR-12 | 19,6 | 39 | M12 · SW17 · konik · ⌀3 | 6g | M12 hava ucu |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Hava Üfleme Ucu, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Nozullar & Memeler ailesidir — çaplar ⌀5–19,6 mm, boylar 20–50 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı NOZB-AIR-10L, 50 mm. Tornalamanın yanında diş çekme (M4–M12 arası 6 ölçü), altıgen ağız frezeleme (SW8–17), konik tornalama, tırtıl çekme ve eksenel delme (⌀1–3 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant NOZB-AIR-04: ⌀5 mm çapta 20 mm boy, yani L/D 4,0. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar 6g toleransında işlenir; en küçüğü NOZB-AIR-04 (⌀5 mm), en büyüğü NOZB-AIR-12 (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, konik, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
