Yelpaze Meme
Düz yarık ağızlı, yassı yelpaze deseni püskürten dişli meme.

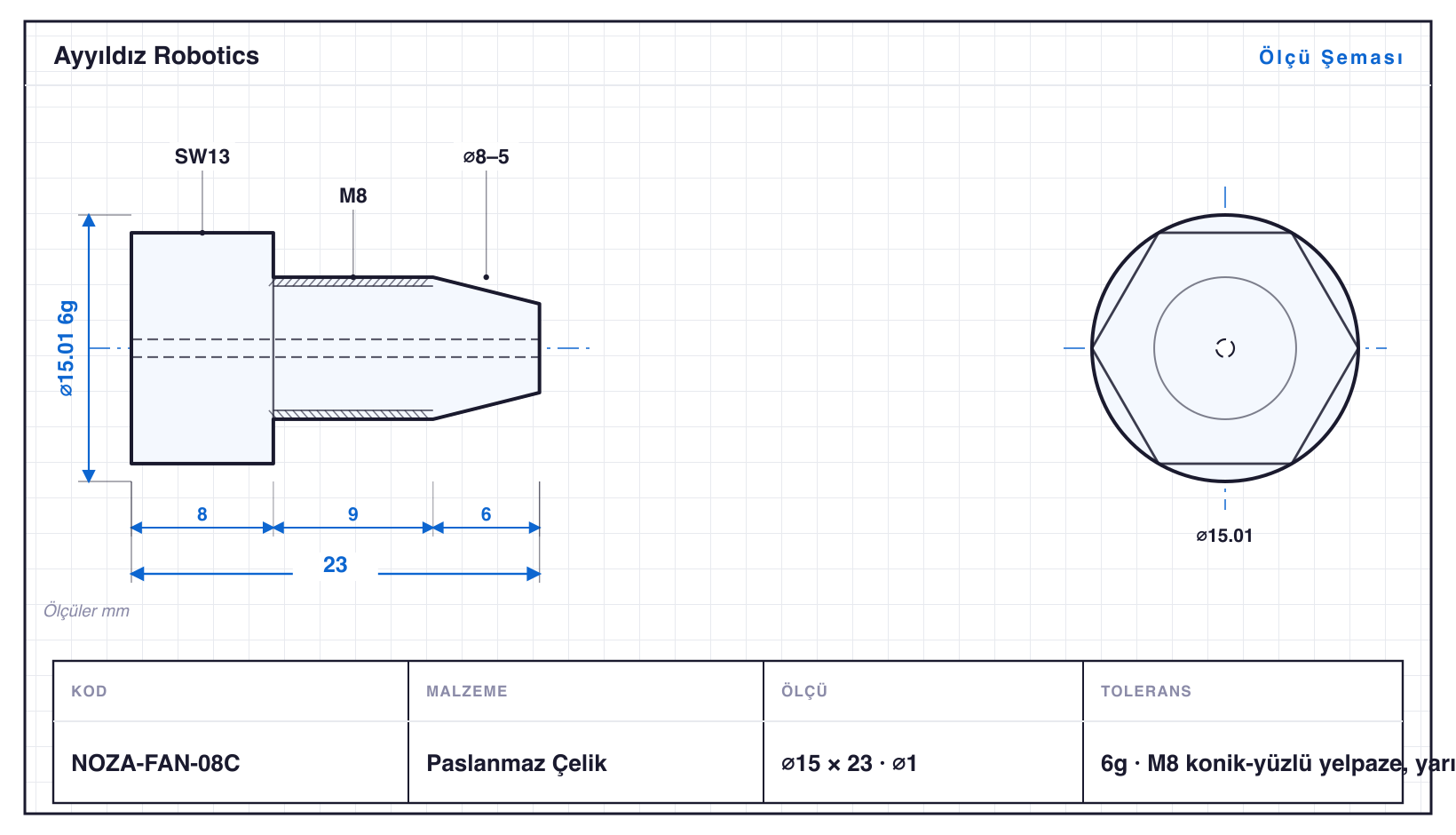

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| NOZA-FAN-04 | 8,1 | 14 | M4 · SW7 · ⌀0,5 | 6g | M4 yelpaze, yarık ağız 65° |
| NOZA-FAN-05 | 9,2 | 17 | M5 · SW8 · ⌀0,6 | 6g | M5 yelpaze, yarık ağız 65° |
| NOZA-FAN-06 | 11,5 | 19 | M6 · SW10 · ⌀0,8 | 6g | M6 yelpaze, yarık ağız 80° |
| NOZA-FAN-06W | 11,5 | 19 | M6 · SW10 · ⌀1 | 6g | M6 geniş yelpaze, yarık ağız 110° |
| NOZA-FAN-08 | 15 | 23 | M8 · SW13 · ⌀1 | 6g | M8 yelpaze, yarık ağız 80° |
| NOZA-FAN-08C | 15 | 23 | M8 · SW13 · konik · ⌀1 | 6g | M8 konik-yüzlü yelpaze, yarık ağız 95° |
| NOZA-FAN-08D | 15 | 27 | M8 · SW13 · ⌀1,2 | 6g | M8 geniş yassı ağız, yarık ağız 120° |
| NOZA-FAN-10 | 19,6 | 27 | M10 · SW17 · ⌀1,2 | 6g | M10 yelpaze, yarık ağız 90° |
| NOZA-FAN-10W | 19,6 | 31 | M10 · SW17 · ⌀1,5 | 6g | M10 geniş yelpaze, yarık ağız 120° |
| NOZA-FAN-12 | 19,6 | 36 | M12 · SW17 · ⌀1,5 | 6g | M12 yelpaze, yarık ağız 110° |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Yelpaze Meme, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Nozullar & Memeler ailesidir — çaplar ⌀8,1–19,6 mm, boylar 14–36 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı NOZA-FAN-12, 36 mm. Tornalamanın yanında diş çekme (M4–M12 arası 6 ölçü), altıgen ağız frezeleme (SW7–17), konik tornalama ve eksenel delme (⌀0,5–1,5 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant NOZA-FAN-05: ⌀9,2 mm çapta 17 mm boy, yani L/D 1,8. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü NOZA-FAN-04 (⌀8,1 mm), en büyüğü NOZA-FAN-12 (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, konik, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
