Altıgen Distans Bileziği
Anahtar ağızlı altıgen gövdeli, iç dişli veya delikli mesafe/distans bileziği.

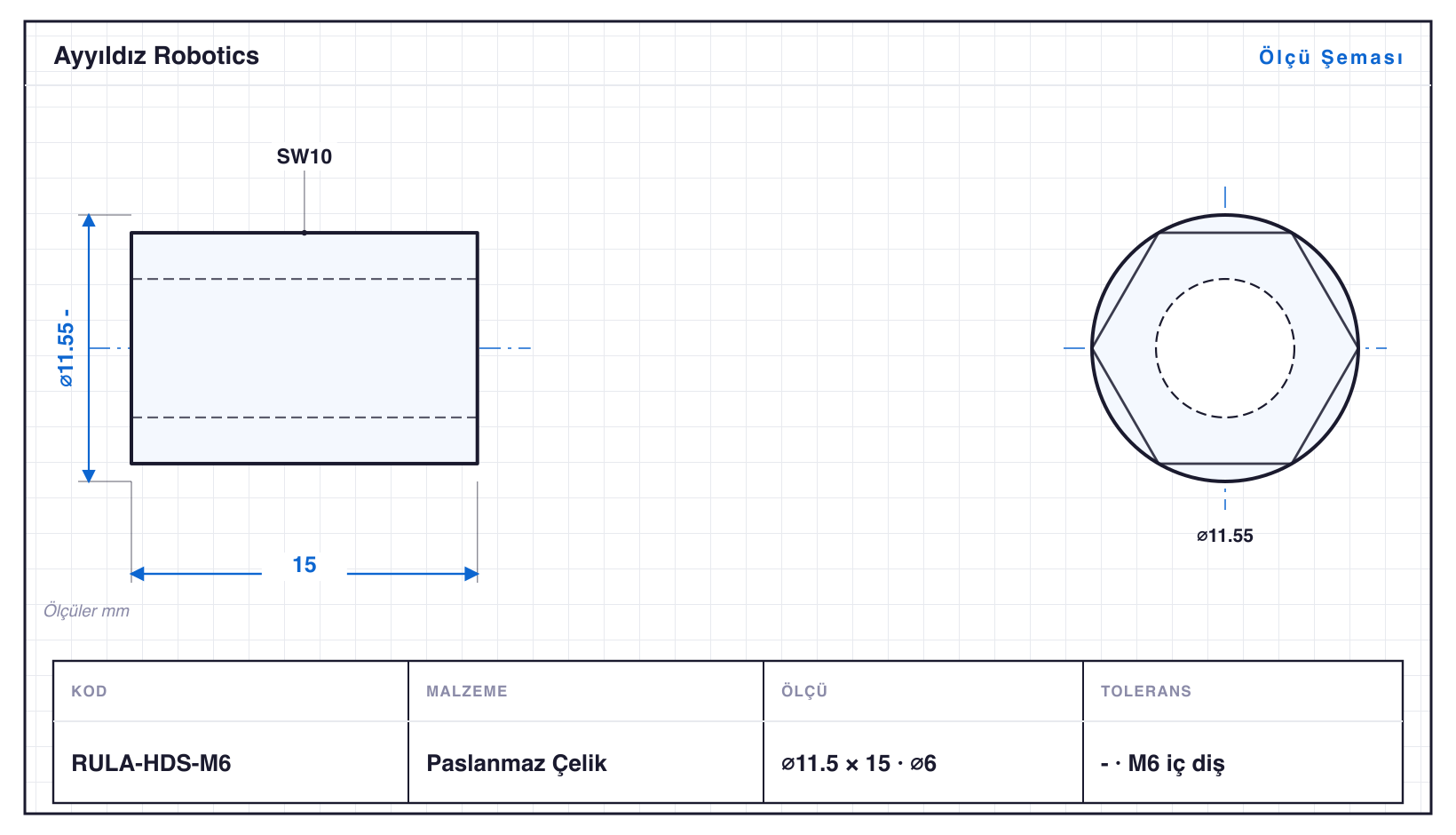

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
11 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| RULA-HDS-M3 | 6,4 | 8 | SW5,5 · ⌀3 | - | M3 iç diş |
| RULA-HDS-M4 | 8,1 | 10 | SW7 · ⌀4 | - | M4 iç diş |
| RULA-HDS-M4L | 8,1 | 20 | SW7 · ⌀4 | - | M4 iç diş uzun |
| RULA-HDS-M5 | 9,2 | 12 | SW8 · ⌀5 | - | M5 iç diş |
| RULA-HDS-M5L | 9,2 | 25 | SW8 · ⌀5 | - | M5 iç diş uzun |
| RULA-HDS-M6 | 11,5 | 15 | SW10 · ⌀6 | - | M6 iç diş |
| RULA-HDS-M6L | 11,5 | 30 | SW10 · ⌀6 | - | M6 iç diş uzun |
| RULA-HDS-P6 | 11,5 | 16 | SW10 · ⌀6 | H7 · ⌀6: +0,012/0 | düz ⌀6 delik |
| RULA-HDS-M8 | 15 | 18 | SW13 · ⌀8 | - | M8 iç diş |
| RULA-HDS-M8L | 15 | 35 | SW13 · ⌀8 | - | M8 iç diş uzun |
| RULA-HDS-M10 | 19,6 | 20 | SW17 · ⌀10 | - | M10 iç diş |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Altıgen Distans Bileziği, Goodway SW-20 kayar otomatta üretilen 11 varyantlık bir Rulman & Keçe Adaptörleri ailesidir — çaplar ⌀6,4–19,6 mm, boylar 8–35 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı RULA-HDS-M8L, 35 mm. Tornalamanın yanında altıgen ağız frezeleme (SW5,5–17) ve eksenel delme (⌀3–10 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant RULA-HDS-M5L: ⌀9,2 mm çapta 25 mm boy, yani L/D 2,7. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar -, H7 tolerans sınıflarında işlenir; en küçüğü RULA-HDS-M3 (⌀6,4 mm), en büyüğü RULA-HDS-M10 (⌀19,6 mm). Aile altıgen anahtar ağzı, delikli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
