Banjo Rakor Cıvatası
Enine hava geçişli, içi delikli pnömatik banjo bağlantı cıvatası.

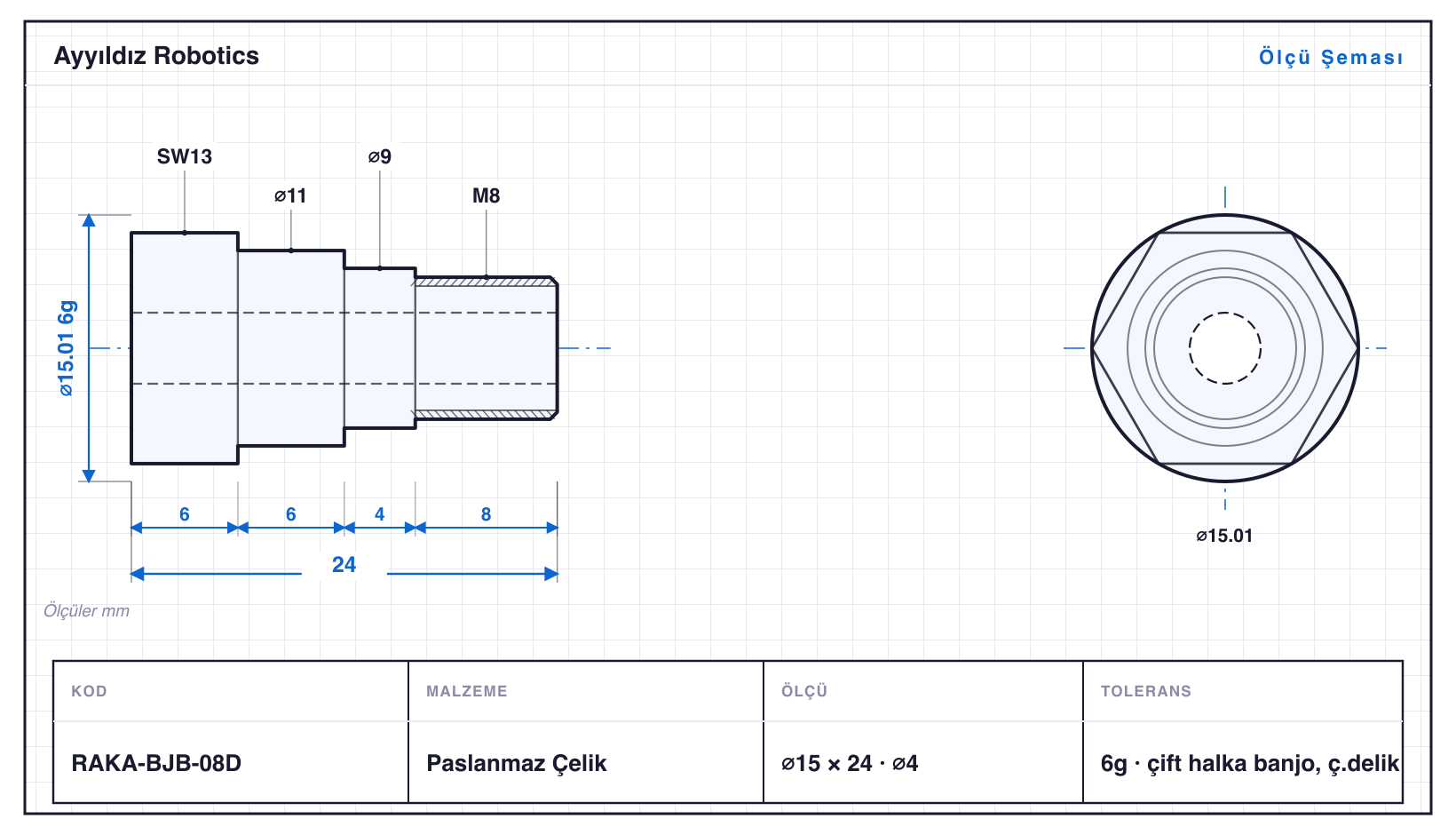

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| RAKA-BJB-05 | 9,2 | 15 | M5 · SW8 · ⌀2,5 | 6g | enine delikli banjo, ç.delik |
| RAKA-BJB-06 | 11,5 | 19 | M6 · SW10 · ⌀3 | 6g | enine delikli banjo, ç.delik |
| RAKA-BJB-06L | 11,5 | 23 | M6 · SW10 · ⌀3 | 6g | uzun enine delikli banjo |
| RAKA-BJB-08 | 15 | 20 | M8 · SW13 · ⌀4 | 6g | enine delikli banjo, ç.delik |
| RAKA-BJB-08L | 15 | 25 | M8 · SW13 · ⌀4 | 6g | uzun enine delikli banjo |
| RAKA-BJB-08D | 15 | 24 | M8 · SW13 · ⌀4 | 6g | çift halka banjo, ç.delik |
| RAKA-BJB-10 | 19,6 | 24 | M10 · SW17 · ⌀5,5 | 6g | enine delikli banjo, ç.delik |
| RAKA-BJB-10L | 19,6 | 29 | M10 · SW17 · ⌀5,5 | 6g | uzun enine delikli banjo |
| RAKA-BJB-12 | 19,6 | 28 | M12 · SW17 · ⌀7 | 6g | enine delikli banjo, ç.delik |
| RAKA-BJB-12D | 19,6 | 32 | M12 · SW17 · ⌀7 | 6g | çift halka banjo, ç.delik |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Banjo Rakor Cıvatası, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Rakor & Fittingler ailesidir — çaplar ⌀9,2–19,6 mm, boylar 15–32 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı RAKA-BJB-12D, 32 mm. Tornalamanın yanında diş çekme (M5–M12 arası 5 ölçü), altıgen ağız frezeleme (SW8–17) ve eksenel delme (⌀2,5–7 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant RAKA-BJB-06L: ⌀11,5 mm çapta 23 mm boy, yani L/D 2,0. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü RAKA-BJB-05 (⌀9,2 mm), en büyüğü RAKA-BJB-12D (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
