Banjo Cıvatası
Altıgen başlı, eksenel delikli, radyal yağ geçişli içi boş banjo cıvatası.

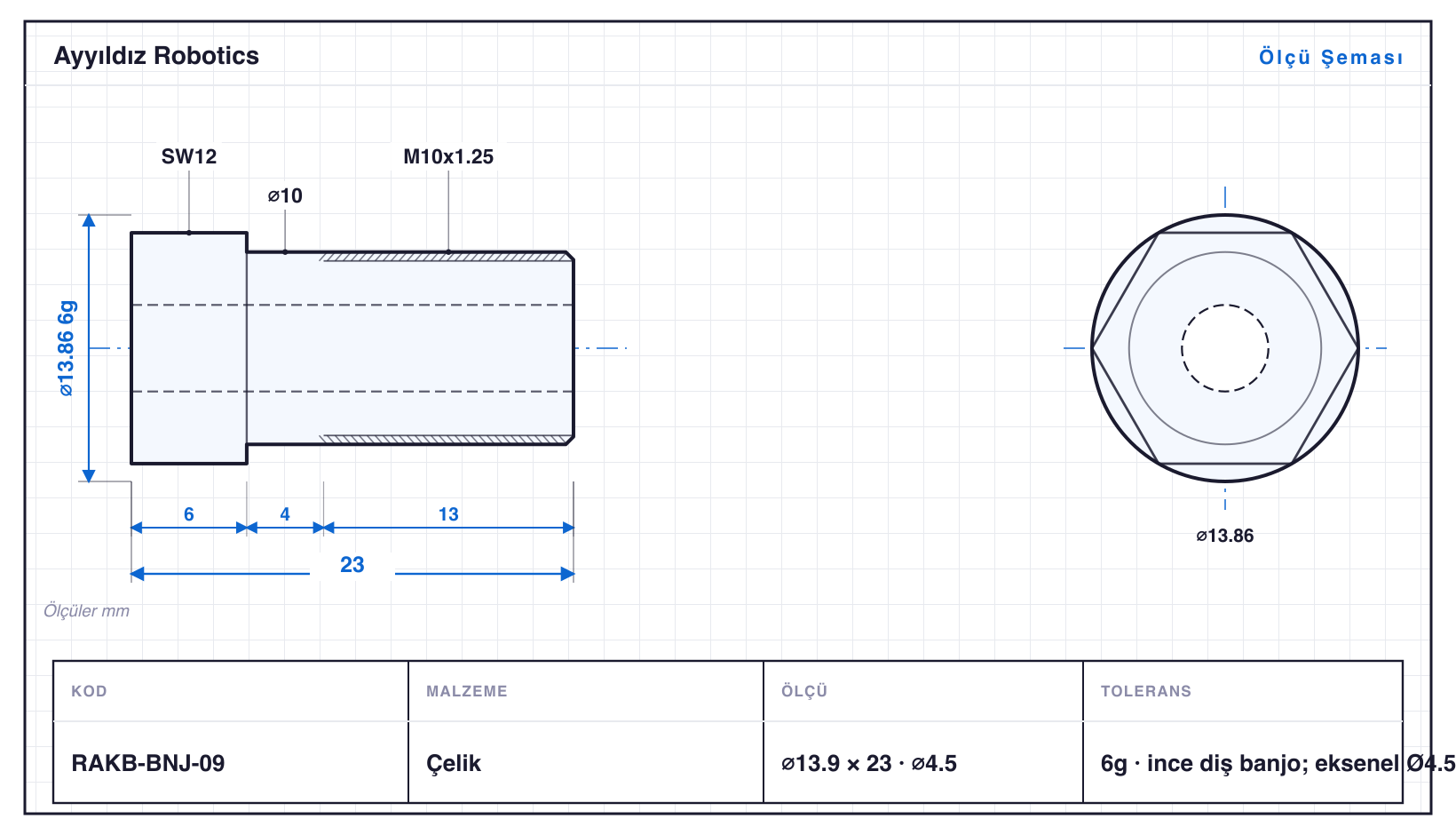

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| RAKB-BNJ-08 | 9,2 | 16 | M5 · SW8 · ⌀2,5 | 6g | mini banjo; eksenel ⌀2,5 delik |
| RAKB-BNJ-04 | 11,5 | 19 | M6 · SW10 · ⌀3 | 6g | eksenel ⌀3 delik + radyal yağ deliği |
| RAKB-BNJ-12 | 11,5 | 22 | M6 · SW10 · ⌀3 | 6g | uzun dişli banjo; eksenel ⌀3 delik |
| RAKB-BNJ-05 | 13,9 | 22 | M8 · SW12 · ⌀4 | 6g | eksenel ⌀4 delik + radyal yağ deliği |
| RAKB-BNJ-09 | 13,9 | 23 | M10x1.25 · SW12 · ⌀4,5 | 6g | ince diş banjo; eksenel ⌀4,5 delik |
| RAKB-BNJ-06 | 16,2 | 26 | M10x1 · SW14 · ⌀5 | 6g | eksenel ⌀5 delik + radyal yağ deliği |
| RAKB-BNJ-10 | 16,2 | 24 | M8x1 · SW14 · ⌀4 | 6g | ince diş banjo; eksenel ⌀4 delik |
| RAKB-BNJ-07 | 19,6 | 29 | M12x1.5 · SW17 · ⌀6 | 6g | eksenel ⌀6 delik + radyal yağ deliği |
| RAKB-BNJ-11 | 19,6 | 33 | M12x1.5 · SW17 · ⌀7 | 6g | yüksek debi banjo; eksenel ⌀7 delik |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Banjo Cıvatası, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Rakor & Fittingler ailesidir — çaplar ⌀9,2–19,6 mm, boylar 16–33 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı RAKB-BNJ-11, 33 mm. Tornalamanın yanında diş çekme (M5–M12x1.5 arası 7 ölçü), altıgen ağız frezeleme (SW8–17) ve eksenel delme (⌀2,5–7 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant RAKB-BNJ-12: ⌀11,5 mm çapta 22 mm boy, yani L/D 1,9. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü RAKB-BNJ-08 (⌀9,2 mm), en büyüğü RAKB-BNJ-11 (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
