Push-in Rakor Gövdesi
Push-in kartuş yuvası ve dış diş taşıyan pnömatik rakor gövdesi.

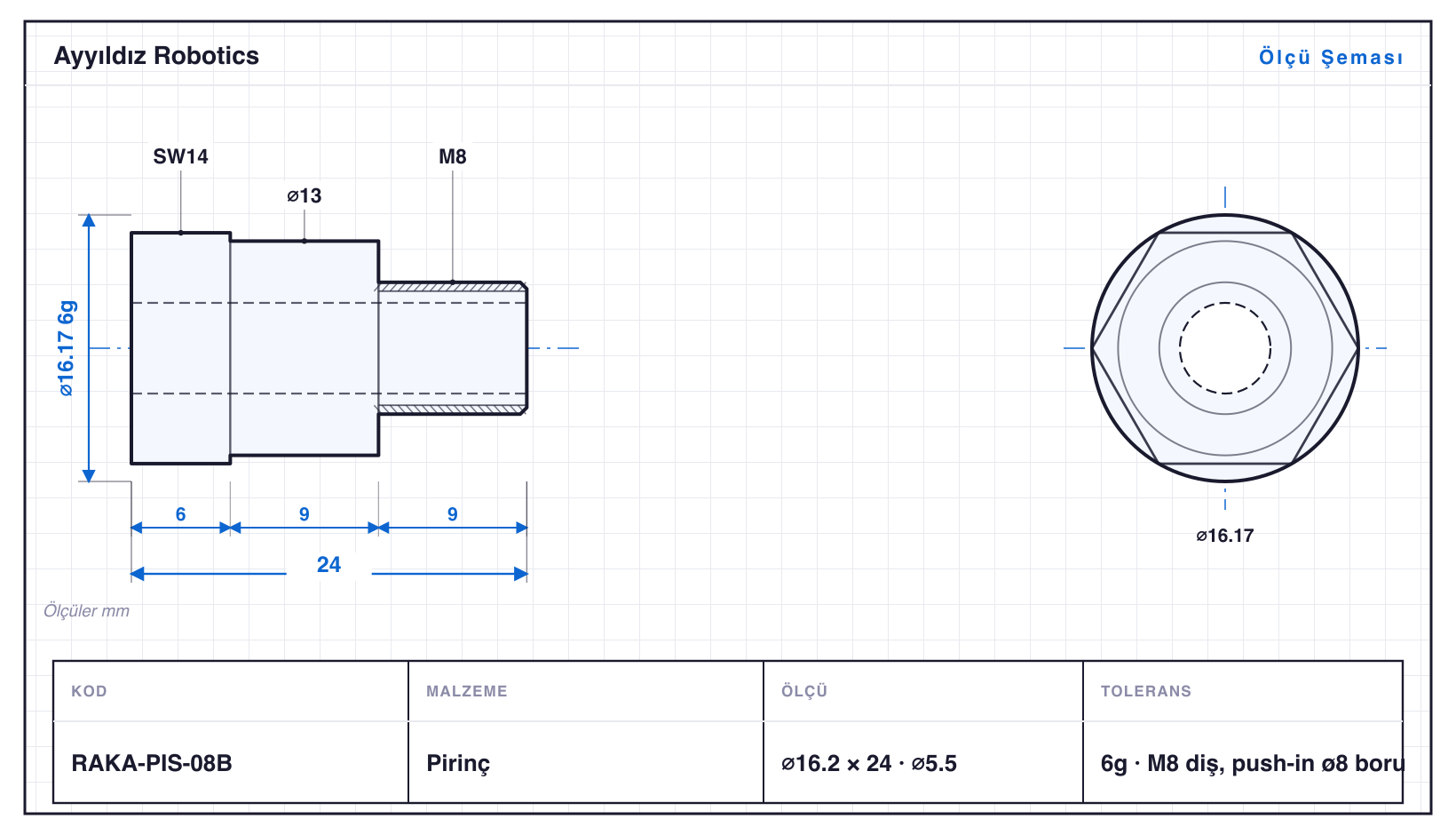

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| RAKA-PIS-04 | 11,5 | 17 | M4 · SW10 · ⌀2,5 | 6g | M4 diş, push-in ø4 boru |
| RAKA-PIS-05 | 11,5 | 18 | M5 · SW10 · ⌀2,5 | 6g | M5 diş, push-in ø4 boru |
| RAKA-PIS-06 | 13,9 | 20 | M6 · SW12 · ⌀4 | 6g | M6 diş, push-in ø6 boru |
| RAKA-PIS-06B | 13,9 | 22 | M6 · SW12 · ⌀5,5 | 6g | M6 diş, push-in ø8 boru |
| RAKA-PIS-08 | 16,2 | 22 | M8 · SW14 · ⌀4 | 6g | M8 diş, push-in ø6 boru |
| RAKA-PIS-08B | 16,2 | 24 | M8 · SW14 · ⌀5,5 | 6g | M8 diş, push-in ø8 boru |
| RAKA-PIS-10 | 19,6 | 26 | M10 · SW17 · ⌀5,5 | 6g | M10 diş, push-in ø8 boru |
| RAKA-PIS-10B | 19,6 | 28 | M10 · SW17 · ⌀7 | 6g | M10 diş, push-in ø10 boru |
| RAKA-PIS-12 | 19,6 | 31 | M12 · SW17 · ⌀7 | 6g | M12 diş, push-in ø10 boru |
| RAKA-PIS-12B | 19,6 | 32 | M12 · SW17 · ⌀9 | 6g | M12 diş, push-in ø12 boru |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Push-in Rakor Gövdesi, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Rakor & Fittingler ailesidir — çaplar ⌀11,5–19,6 mm, boylar 17–32 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı RAKA-PIS-12B, 32 mm. Tornalamanın yanında diş çekme (M4–M12 arası 6 ölçü), altıgen ağız frezeleme (SW10–17) ve eksenel delme (⌀2,5–9 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant RAKA-PIS-12B: ⌀19,6 mm çapta 32 mm boy, yani L/D 1,6. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü RAKA-PIS-04 (⌀11,5 mm), en büyüğü RAKA-PIS-12B (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
