Bulkhead (Panel Geçiş) Nipel
Panel/gövde geçişi için uzun dişli, ortada altıgen contalı, boydan boya delikli nipel.

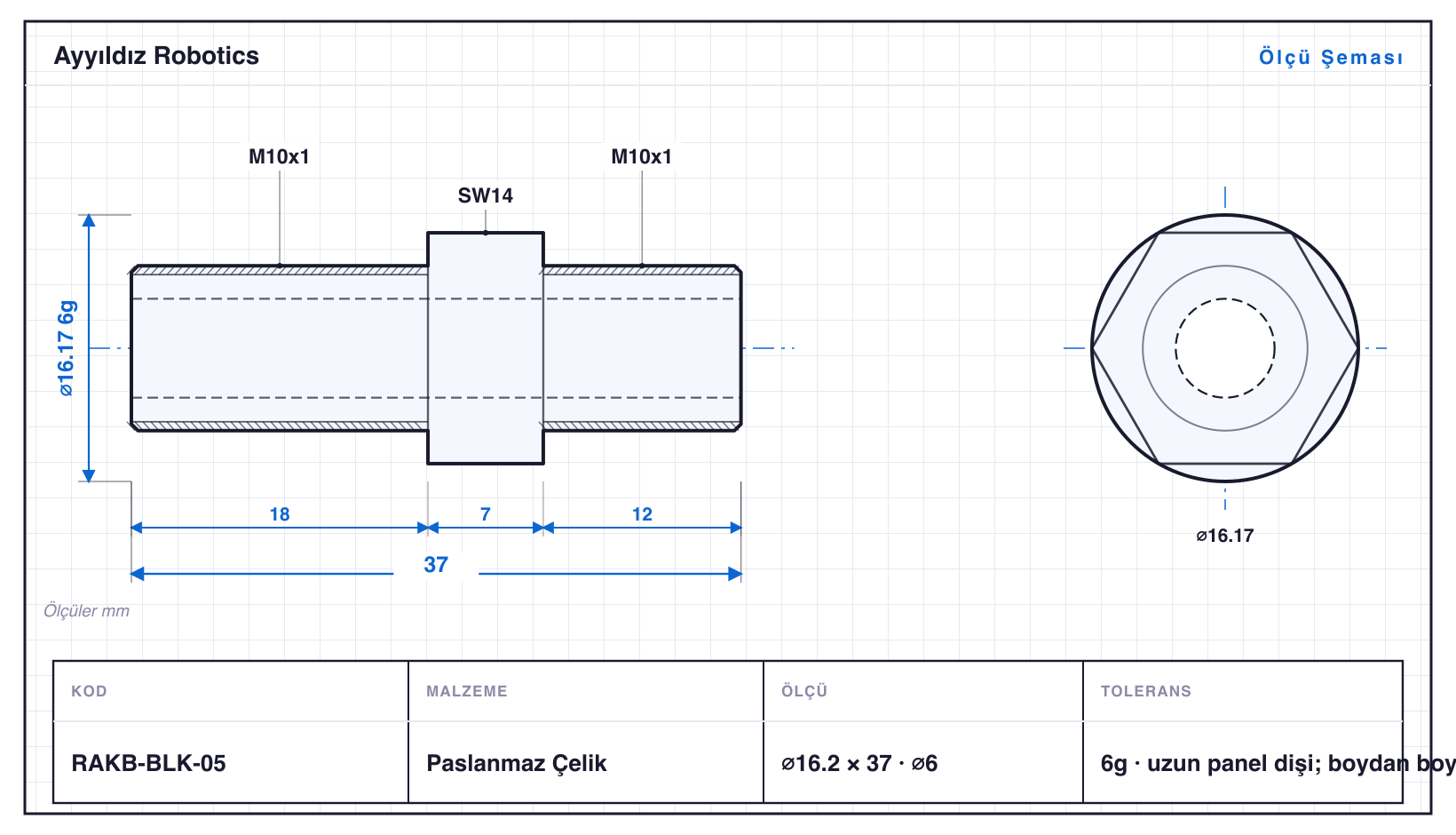

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| RAKB-BLK-11 | 9,2 | 22 | M5 · SW8 · ⌀2,5 | 6g | mikro bulkhead; boydan boya ⌀2,5 delik |
| RAKB-BLK-07 | 11,5 | 25 | M6 · SW10 · ⌀3 | 6g | mini bulkhead; boydan boya ⌀3 delik |
| RAKB-BLK-04 | 13,9 | 32 | M8 · SW12 · ⌀4,5 | 6g | uzun panel dişi; boydan boya ⌀4,5 delik |
| RAKB-BLK-08 | 15 | 37 | M8x1 · SW13 · ⌀5 | 6g | kalın panel için uzun diş; ince hatve |
| RAKB-BLK-05 | 16,2 | 37 | M10x1 · SW14 · ⌀6 | 6g | uzun panel dişi; boydan boya ⌀6 delik |
| RAKB-BLK-09 | 16,2 | 42 | M10x1.25 · SW14 · ⌀6 | 6g | kalın panel için uzun diş |
| RAKB-BLK-12 | 16,2 | 29 | M10x1 · SW14 · konik · ⌀5,5 | 6g | bir uç konik oturma; panel geçiş |
| RAKB-BLK-06 | 19,6 | 42 | M12x1.5 · SW17 · ⌀7,5 | 6g | uzun panel dişi; boydan boya ⌀7,5 delik |
| RAKB-BLK-10 | 19,6 | 49 | M12x1.5 · SW17 · ⌀8 | 6g | kalın panel; yüksek debi ⌀8 delik |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Bulkhead (Panel Geçiş) Nipel, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Rakor & Fittingler ailesidir — çaplar ⌀9,2–19,6 mm, boylar 22–49 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı RAKB-BLK-10, 49 mm. Tornalamanın yanında diş çekme (M5–M12x1.5 arası 7 ölçü), altıgen ağız frezeleme (SW8–17), konik tornalama ve eksenel delme (⌀2,5–8 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant RAKB-BLK-09: ⌀16,2 mm çapta 42 mm boy, yani L/D 2,6. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü RAKB-BLK-11 (⌀9,2 mm), en büyüğü RAKB-BLK-10 (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, konik, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
