Tırtıllı Hortum Ucu
Tırtıllı konik uçlu, dişli tabanlı pnömatik hortum bağlantı rakoru.

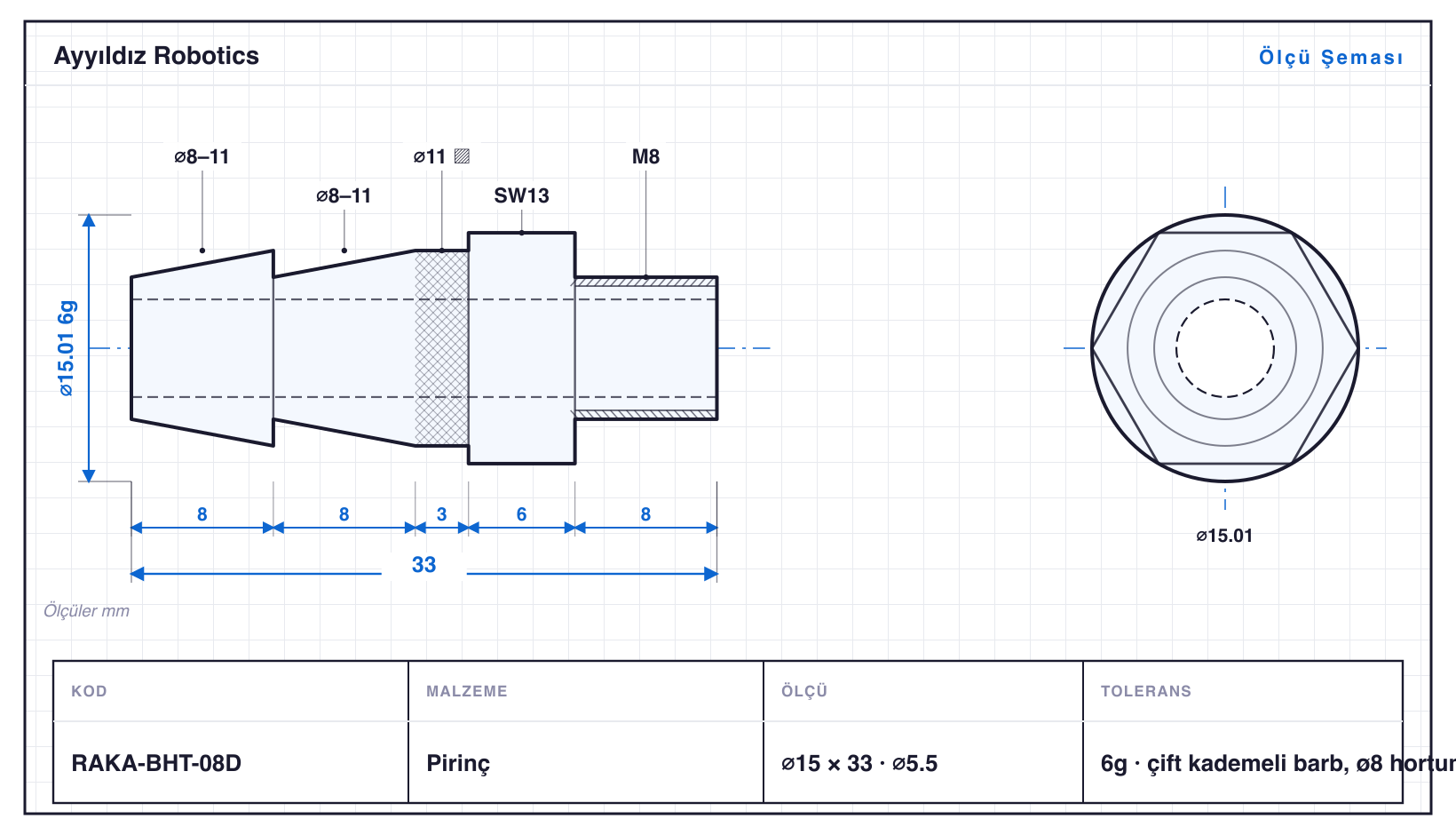

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| RAKA-BHT-04 | 9,2 | 24 | M4 · SW8 · konik · tırtıl · ⌀2,5 | 6g | ø4 hortum, tırtıllı barb |
| RAKA-BHT-05 | 9,2 | 25 | M5 · SW8 · konik · tırtıl · ⌀3 | 6g | ø5 hortum, tırtıllı barb |
| RAKA-BHT-06 | 11,5 | 30 | M6 · SW10 · konik · tırtıl · ⌀4 | 6g | ø6 hortum, tırtıllı barb |
| RAKA-BHT-06D | 11,5 | 31 | M6 · SW10 · konik · tırtıl · ⌀4 | 6g | çift kademeli barb, ø6 hortum |
| RAKA-BHT-08 | 15 | 31 | M8 · SW13 · konik · tırtıl · ⌀5,5 | 6g | ø8 hortum, tırtıllı barb |
| RAKA-BHT-08D | 15 | 33 | M8 · SW13 · konik · tırtıl · ⌀5,5 | 6g | çift kademeli barb, ø8 hortum |
| RAKA-BHT-10 | 19,6 | 36 | M10 · SW17 · konik · tırtıl · ⌀7 | 6g | ø10 hortum, tırtıllı barb |
| RAKA-BHT-10D | 19,6 | 39 | M10 · SW17 · konik · tırtıl · ⌀7 | 6g | çift kademeli barb, ø10 hortum |
| RAKA-BHT-12 | 19,6 | 40 | M12 · SW17 · konik · tırtıl · ⌀9 | 6g | ø12 hortum, tırtıllı barb |
| RAKA-BHT-12L | 19,6 | 46 | M12 · SW17 · konik · tırtıl · ⌀9 | 6g | uzun ø12 hortum barb |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Tırtıllı Hortum Ucu, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Rakor & Fittingler ailesidir — çaplar ⌀9,2–19,6 mm, boylar 24–46 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı RAKA-BHT-12L, 46 mm. Tornalamanın yanında diş çekme (M4–M12 arası 6 ölçü), altıgen ağız frezeleme (SW8–17), konik tornalama, tırtıl çekme ve eksenel delme (⌀2,5–9 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant RAKA-BHT-05: ⌀9,2 mm çapta 25 mm boy, yani L/D 2,7. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü RAKA-BHT-04 (⌀9,2 mm), en büyüğü RAKA-BHT-12L (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, konik, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
