Düz Rakor Nipeli
Kademeli gövdeli, tek uçtan dişli düz pnömatik bağlantı nipeli.

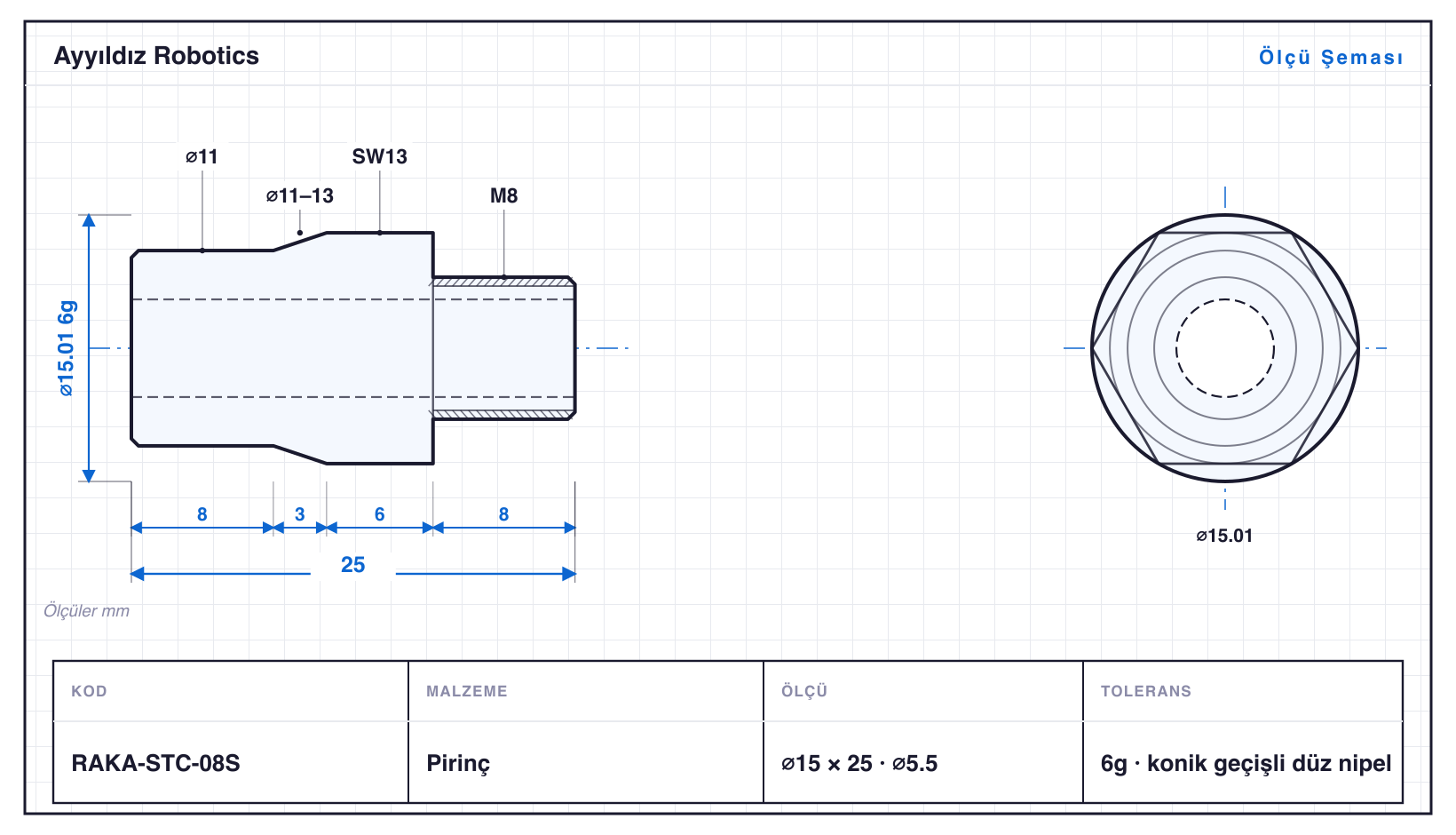

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| RAKA-STC-04 | 9,2 | 19 | M4 · SW8 · ⌀2,5 | 6g | delikli düz nipel |
| RAKA-STC-05 | 9,2 | 20 | M5 · SW8 · ⌀3 | 6g | delikli düz nipel |
| RAKA-STC-06 | 11,5 | 24 | M6 · SW10 · ⌀4 | 6g | delikli düz nipel |
| RAKA-STC-06S | 11,5 | 24 | M6 · SW10 · konik · ⌀4 | 6g | konik geçişli düz nipel |
| RAKA-STC-08 | 15 | 25 | M8 · SW13 · ⌀5,5 | 6g | delikli düz nipel |
| RAKA-STC-08S | 15 | 25 | M8 · SW13 · konik · ⌀5,5 | 6g | konik geçişli düz nipel |
| RAKA-STC-10 | 19,6 | 29 | M10 · SW17 · ⌀7 | 6g | delikli düz nipel |
| RAKA-STC-10S | 19,6 | 29 | M10 · SW17 · konik · ⌀7 | 6g | konik geçişli düz nipel |
| RAKA-STC-12 | 19,6 | 33 | M12 · SW17 · ⌀9 | 6g | delikli düz nipel |
| RAKA-STC-12L | 19,6 | 36 | M12 · SW17 · ⌀9 | 6g | uzun delikli düz nipel |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Düz Rakor Nipeli, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Rakor & Fittingler ailesidir — çaplar ⌀9,2–19,6 mm, boylar 19–36 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı RAKA-STC-12L, 36 mm. Tornalamanın yanında diş çekme (M4–M12 arası 6 ölçü), altıgen ağız frezeleme (SW8–17), konik tornalama ve eksenel delme (⌀2,5–9 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant RAKA-STC-05: ⌀9,2 mm çapta 20 mm boy, yani L/D 2,2. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü RAKA-STC-04 (⌀9,2 mm), en büyüğü RAKA-STC-12L (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, konik, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
