Konik Rakor Ucu
24 derece konik sızdırmazlık yüzeyli, dişli bağlantılı hidrolik rakor ucu.

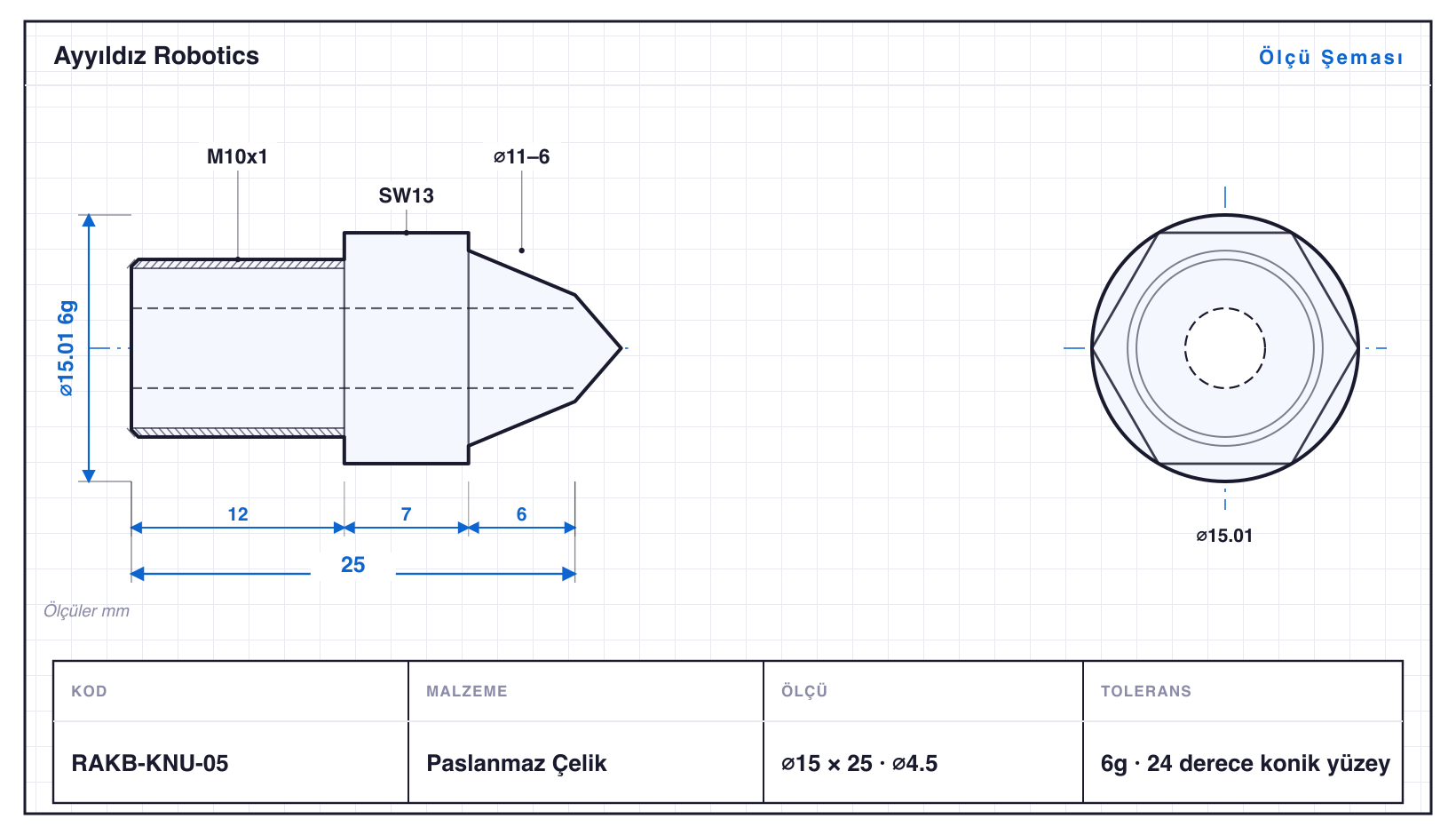

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| RAKB-KNU-07 | 9,2 | 17 | M6 · SW8 · konik · ⌀2,5 | 6g | mini konik uç |
| RAKB-KNU-11 | 9,2 | 16 | M5 · SW8 · konik · ⌀2 | 6g | mikro konik uç |
| RAKB-KNU-04 | 11,5 | 21 | M8 · SW10 · konik · ⌀3,5 | 6g | 24 derece konik yüzey; boydan boya delik |
| RAKB-KNU-08 | 13,9 | 22 | M8x1 · SW12 · konik · ⌀4 | 6g | ince diş; 24 derece konik |
| RAKB-KNU-05 | 15 | 25 | M10x1 · SW13 · konik · ⌀4,5 | 6g | 24 derece konik yüzey |
| RAKB-KNU-09 | 15 | 26 | M10x1.25 · SW13 · konik · ⌀5 | 6g | ince diş; 24 derece konik |
| RAKB-KNU-06 | 16,2 | 29 | M12x1.5 · SW14 · konik · ⌀5,5 | 6g | 24 derece konik yüzey |
| RAKB-KNU-12 | 16,2 | 26 | M10x1 · SW14 · konik · ⌀5 | 6g | geniş oturma; 24 derece konik |
| RAKB-KNU-10 | 19,6 | 33 | M12x1.5 · SW17 · konik · ⌀6,5 | 6g | büyük gövde; 24 derece konik |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Konik Rakor Ucu, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Rakor & Fittingler ailesidir — çaplar ⌀9,2–19,6 mm, boylar 16–33 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı RAKB-KNU-10, 33 mm. Tornalamanın yanında diş çekme (M5–M12x1.5 arası 7 ölçü), altıgen ağız frezeleme (SW8–17), konik tornalama ve eksenel delme (⌀2–6,5 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant RAKB-KNU-07: ⌀9,2 mm çapta 17 mm boy, yani L/D 1,8. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü RAKB-KNU-07 (⌀9,2 mm), en büyüğü RAKB-KNU-10 (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, konik, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
