Geçme Rakor (Kompresyon)
Boru geçirmeli, kademeli gövdeli, konik sıkıştırma bilezikli geçme hidrolik rakor.

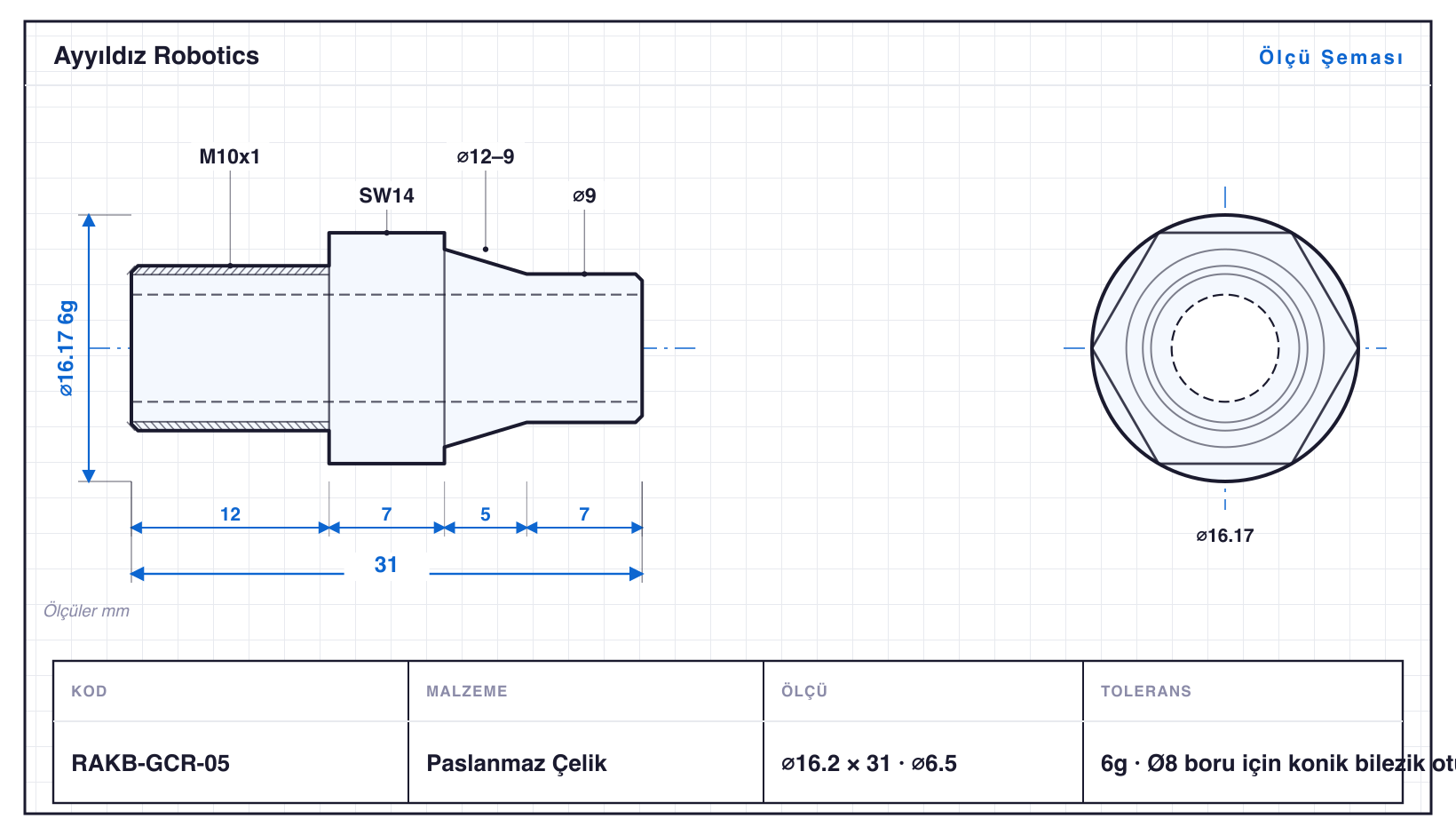

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| RAKB-GCR-11 | 9,2 | 19 | M5 · SW8 · konik · ⌀2,8 | 6g | ⌀3 boru için mikro geçme rakor |
| RAKB-GCR-07 | 11,5 | 21 | M6 · SW10 · konik · ⌀3,5 | 6g | ⌀4 boru için mini geçme rakor |
| RAKB-GCR-04 | 13,9 | 26 | M8 · SW12 · konik · ⌀5 | 6g | ⌀6 boru için konik bilezik oturması |
| RAKB-GCR-08 | 15 | 27 | M8x1 · SW13 · konik · ⌀6 | 6g | ince diş; ⌀6 boru geçme |
| RAKB-GCR-05 | 16,2 | 31 | M10x1 · SW14 · konik · ⌀6,5 | 6g | ⌀8 boru için konik bilezik oturması |
| RAKB-GCR-09 | 16,2 | 32 | M10x1.25 · SW14 · konik · ⌀6,5 | 6g | ince diş; ⌀8 boru geçme |
| RAKB-GCR-12 | 16,2 | 33 | M10x1 · SW14 · konik · ⌀6 | 6g | uzun boru yatağı; ⌀6 boru geçme |
| RAKB-GCR-06 | 19,6 | 36 | M12x1.5 · SW17 · konik · ⌀8 | 6g | ⌀10 boru için konik bilezik oturması |
| RAKB-GCR-10 | 19,6 | 39 | M12x1.5 · SW17 · konik · ⌀9 | 6g | yüksek debi; ⌀12 boru geçme |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Geçme Rakor (Kompresyon), Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Rakor & Fittingler ailesidir — çaplar ⌀9,2–19,6 mm, boylar 19–39 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı RAKB-GCR-10, 39 mm. Tornalamanın yanında diş çekme (M5–M12x1.5 arası 7 ölçü), altıgen ağız frezeleme (SW8–17), konik tornalama ve eksenel delme (⌀2,8–9 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant RAKB-GCR-11: ⌀9,2 mm çapta 19 mm boy, yani L/D 2,1. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü RAKB-GCR-11 (⌀9,2 mm), en büyüğü RAKB-GCR-10 (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, konik, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
