Eksantrik Pimi
Kaçık merkezli kademeli pim; ayarlanabilir eksantrik bağlantı için.

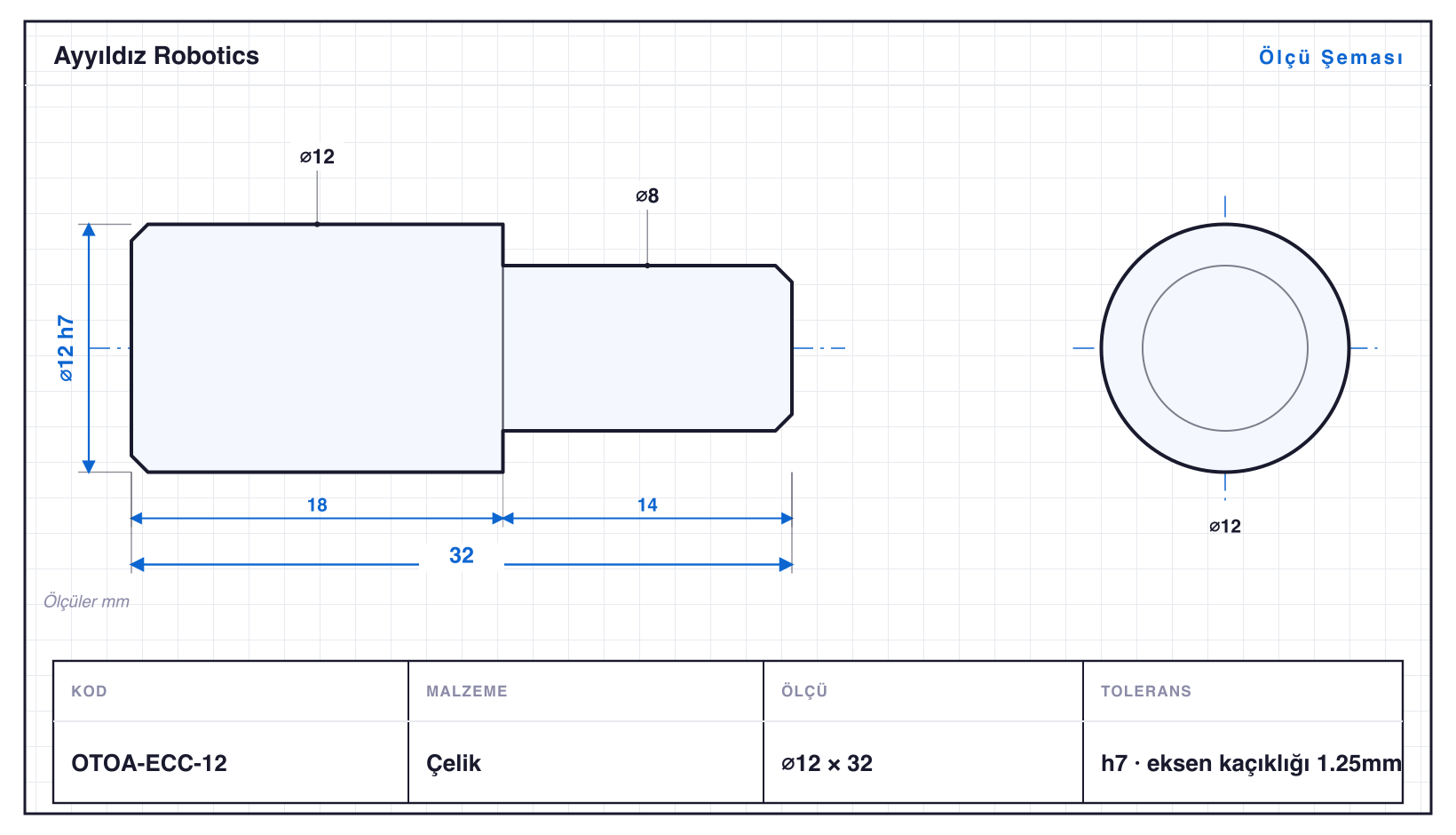

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
8 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| OTOA-ECC-06 | 6 | 22 | 2 kademe | h7 · ⌀6: 0/−0,012 | eksen kaçıklığı 0,5mm |
| OTOA-ECC-08 | 8 | 26 | 2 kademe | h7 | eksen kaçıklığı 0,75mm |
| OTOA-ECC-08T | 8 | 32 | M5 | 6g | dişli sabitleme ucu |
| OTOA-ECC-10 | 10 | 30 | 2 kademe | h7 | eksen kaçıklığı 1,0mm |
| OTOA-ECC-12 | 12 | 32 | 2 kademe | h7 | eksen kaçıklığı 1,25mm |
| OTOA-ECC-14 | 14 | 36 | 2 kademe | h7 | eksen kaçıklığı 1,5mm |
| OTOA-ECC-16 | 16 | 38 | 2 kademe | h7 | eksen kaçıklığı 2,0mm |
| OTOA-ECC-16C | 16 | 44 | SW13 | h7 | altıgen ayar ağzı |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Eksantrik Pimi, Goodway SW-20 kayar otomatta üretilen 8 varyantlık bir Otomotiv Hassas Parçalar ailesidir — çaplar ⌀6–16 mm, boylar 22–44 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀16 mm çubuktan çıkıyor; ailenin en uzun varyantı OTOA-ECC-16C, 44 mm. Tornalamanın yanında diş çekme (M5) ve altıgen ağız frezeleme (SW13) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant OTOA-ECC-08T: ⌀8 mm çapta 32 mm boy, yani L/D 4,0. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar h7, 6g tolerans sınıflarında işlenir; en küçüğü OTOA-ECC-06 (⌀6 mm), en büyüğü OTOA-ECC-16C (⌀16 mm). Aile dişli, altıgen anahtar ağzı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
