Kademeli Ara Pul
Merkezleme omuzlu iki kademeli ara pul, delik yataklaması için.

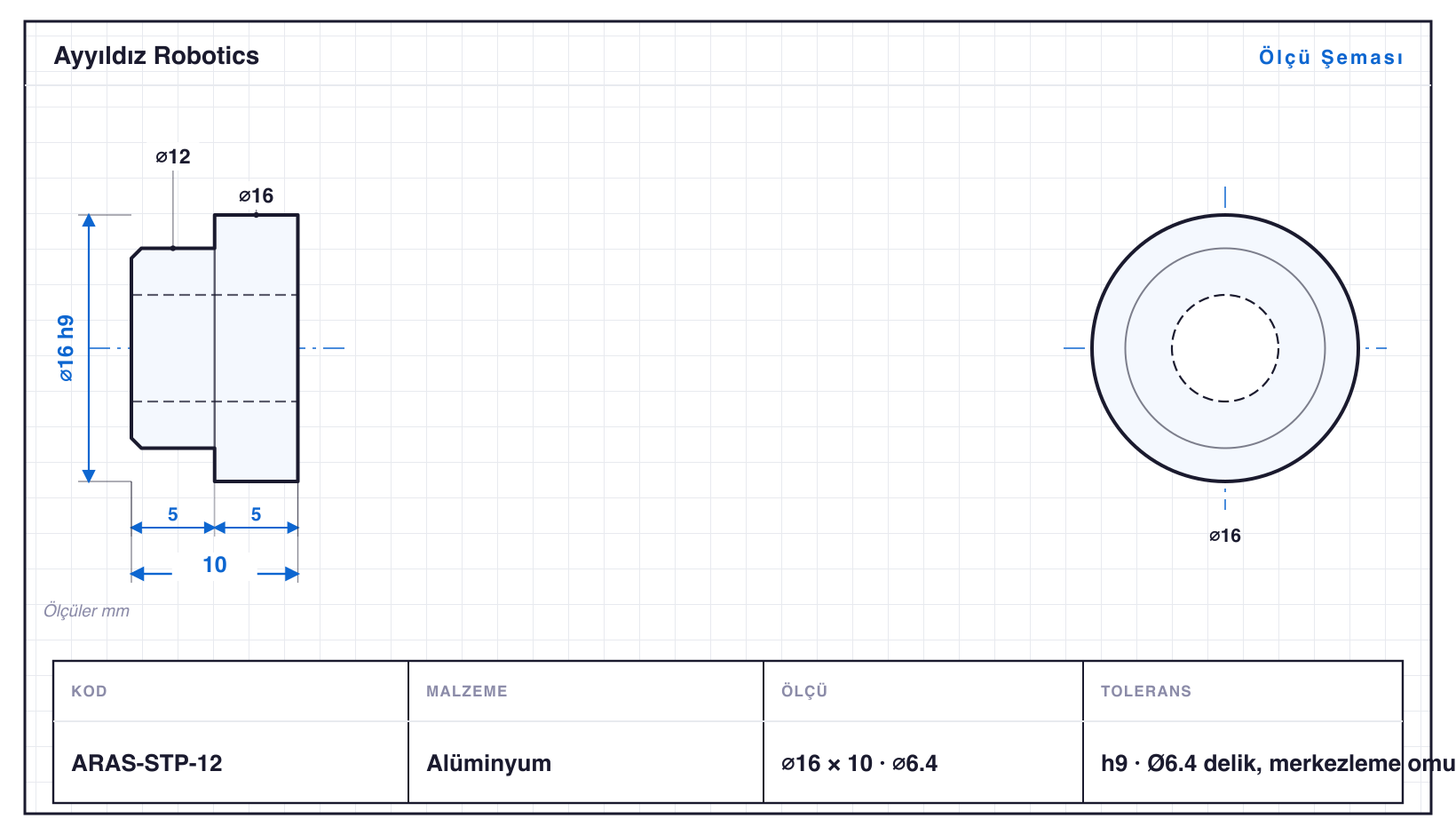

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| ARAS-STP-06 | 9 | 6 | ⌀3,2 · 2 kademe | h9 | ⌀3,2 delik, merkezleme omuzu |
| ARAS-STP-07 | 10 | 6 | ⌀4,3 · 2 kademe | h9 · ⌀10: 0/−0,036 | ⌀4,3 delik, merkezleme omuzu |
| ARAS-STP-08 | 12 | 8 | ⌀4,3 · 2 kademe | h9 | ⌀4,3 delik, merkezleme omuzu |
| ARAS-STP-10 | 14 | 8 | ⌀5,3 · 2 kademe | h9 | ⌀5,3 delik, merkezleme omuzu |
| ARAS-STP-11 | 15 | 9 | ⌀6,4 · 2 kademe | h9 · ⌀15: 0/−0,043 | ⌀6,4 delik, merkezleme omuzu |
| ARAS-STP-12 | 16 | 10 | ⌀6,4 · 2 kademe | h9 · ⌀16: 0/−0,043 | ⌀6,4 delik, merkezleme omuzu |
| ARAS-STP-13 | 17 | 10 | ⌀6,4 · 2 kademe | h9 · ⌀17: 0/−0,043 | ⌀6,4 delik, merkezleme omuzu |
| ARAS-STP-14 | 18 | 11 | ⌀8,4 · 2 kademe | h9 · ⌀18: 0/−0,043 | ⌀8,4 delik, merkezleme omuzu |
| ARAS-STP-15 | 19 | 12 | ⌀8,4 · 2 kademe | h9 | ⌀8,4 delik, merkezleme omuzu |
| ARAS-STP-16 | 20 | 12 | ⌀10,5 · 2 kademe | h9 | ⌀10,5 delik, merkezleme omuzu |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Kademeli Ara Pul, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Ara Elemanlar & Standoff ailesidir — çaplar ⌀9–20 mm, boylar 6–12 mm, standart malzeme Alüminyum (çelik, paslanmaz çelik veya pirinç da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı ARAS-STP-15, 12 mm. Aile yalnızca tornalama ile üretiliyor. Ailedeki delikler ⌀3,2–10,5 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant ARAS-STP-06: ⌀9 mm çapta 6 mm boy, yani L/D 0,7. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h9 toleransında işlenir; en küçüğü ARAS-STP-06 (⌀9 mm), en büyüğü ARAS-STP-16 (⌀20 mm). Aile delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
