İnce Ara Pul (Şim)
İnce boylu hassas şim pulu, ince kademe ayarı için delikli.
Üretim Kapsamı
İnce Ara Pul (Şim), Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Ara Elemanlar & Standoff ailesidir — çaplar ⌀5–20 mm, boylar 1–3 mm, standart malzeme Paslanmaz Çelik (çelik, paslanmaz, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla anlık teklif alın.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı ARAT-THN-20, 3 mm. Aile yalnızca tornalama ile üretiliyor. Ailedeki delikler ⌀3,2–10,5 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant ARAT-THN-05: ⌀5 mm çapta 1 mm boy, yani L/D 0,2. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h8 toleransında işlenir; en küçüğü ARAT-THN-05 (⌀5 mm), en büyüğü ARAT-THN-20 (⌀20 mm). Aile delikli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.

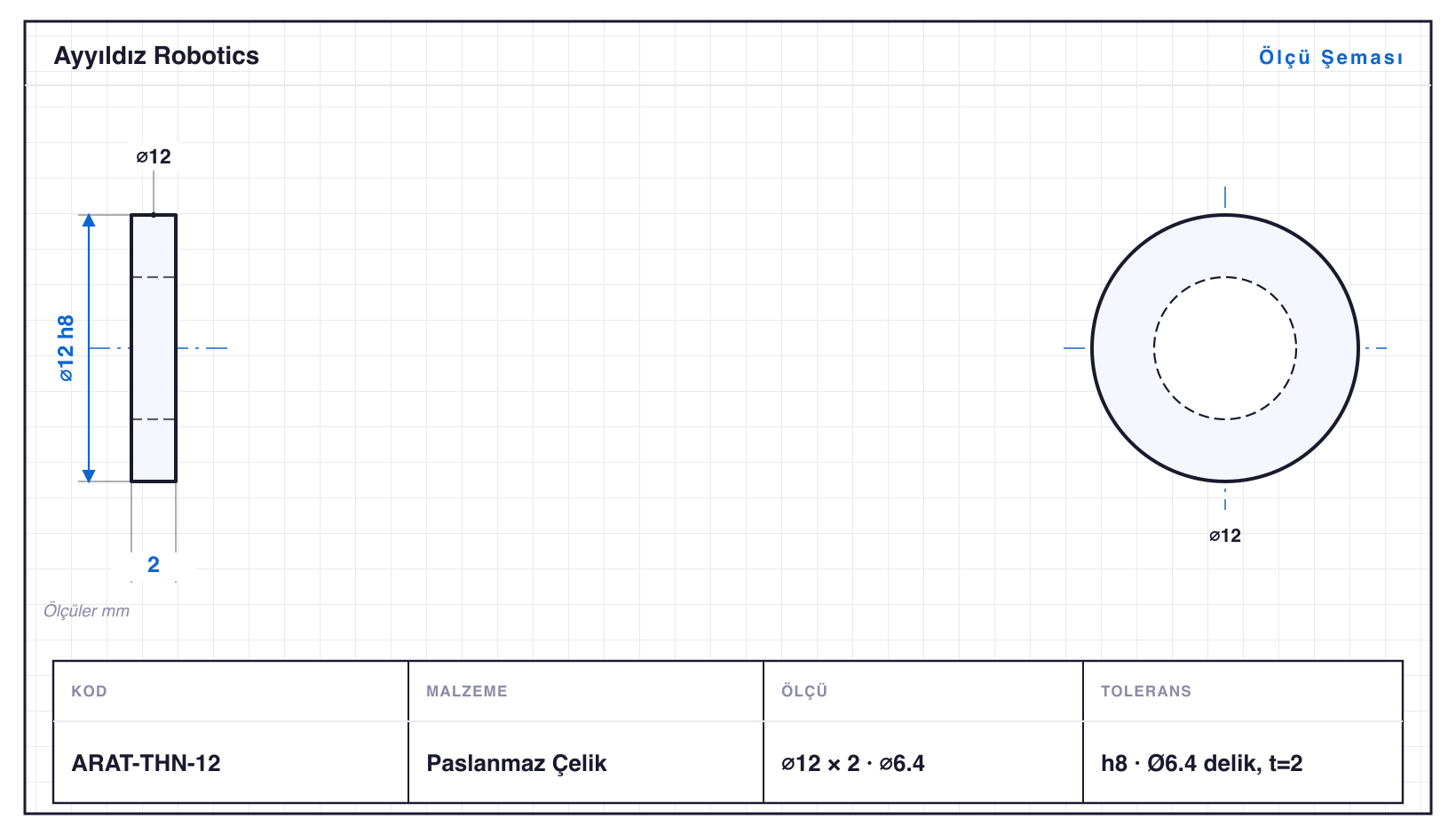

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap ⌀ | Boy | Özellik | Tolerans | Std | Birim fiyat |
|---|---|---|---|---|---|---|
| ARAT-THN-05 | ⌀5 | 1 mm | ⌀3.2 | h8 | Ø3.2 delik, t=1 | 20,83 ₺ |
| ARAT-THN-06 | ⌀6 | 1 mm | ⌀3.2 | h8 | Ø3.2 delik, t=1 | 21,28 ₺ |
| ARAT-THN-08 | ⌀8 | 1.5 mm | ⌀4.3 | h8 | Ø4.3 delik, t=1.5 | 22,62 ₺ |
| ARAT-THN-10 | ⌀10 | 1.5 mm | ⌀5.3 | h8 | Ø5.3 delik, t=1.5 | 23,69 ₺ |
| ARAT-THN-12 | ⌀12 | 2 mm | ⌀6.4 | h8 | Ø6.4 delik, t=2 | 25,34 ₺ |
| ARAT-THN-14 | ⌀14 | 2 mm | ⌀6.4 | h8 | Ø6.4 delik, t=2 | 26,65 ₺ |
| ARAT-THN-16 | ⌀16 | 2.5 mm | ⌀8.4 | h8 | Ø8.4 delik, t=2.5 | 28,69 ₺ |
| ARAT-THN-18 | ⌀18 | 2.5 mm | ⌀8.4 | h8 | Ø8.4 delik, t=2.5 | 30,29 ₺ |
| ARAT-THN-20 | ⌀20 | 3 mm | ⌀10.5 | h8 | Ø10.5 delik, t=3 | 32,80 ₺ |
Paslanmaz Çelik · 100 adet için · tahminî birim fiyat, 7 gün geçerlidir · KDV hariç · Kesin teklif için iletişime geçin.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
