Geniş Ara Pul
Küçük deliğe göre geniş dış çaplı yük dağıtıcı ara pul.

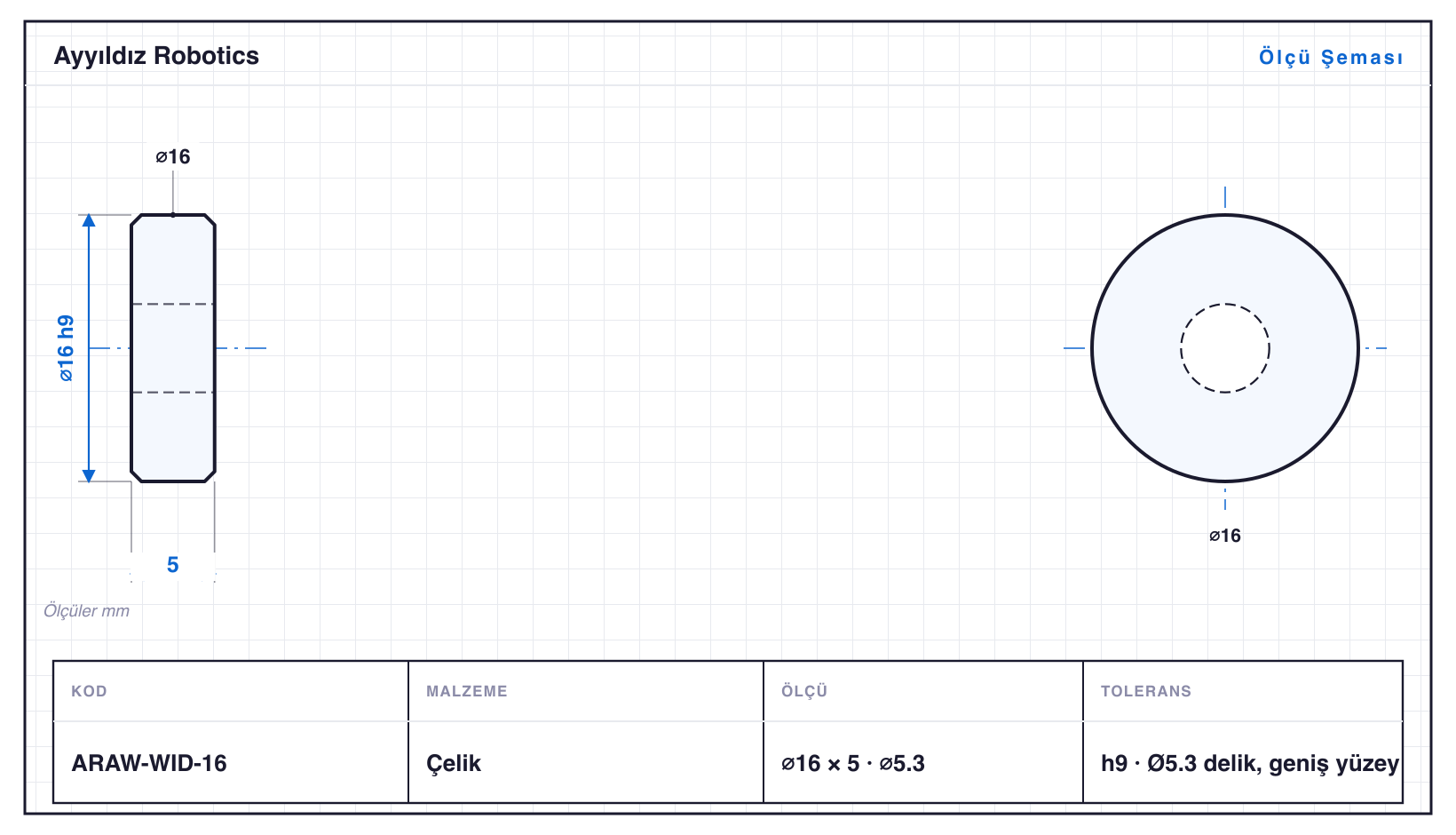

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| ARAW-WID-10 | 10 | 4 | ⌀3,2 | h9 · ⌀10: 0/−0,036 | ⌀3,2 delik, geniş yüzey |
| ARAW-WID-12 | 12 | 4 | ⌀4,3 | h9 · ⌀12: 0/−0,043 | ⌀4,3 delik, geniş yüzey |
| ARAW-WID-14 | 14 | 5 | ⌀4,3 | h9 · ⌀14: 0/−0,043 | ⌀4,3 delik, geniş yüzey |
| ARAW-WID-15 | 15 | 5 | ⌀5,3 | h9 · ⌀15: 0/−0,043 | ⌀5,3 delik, geniş yüzey |
| ARAW-WID-16 | 16 | 5 | ⌀5,3 | h9 · ⌀16: 0/−0,043 | ⌀5,3 delik, geniş yüzey |
| ARAW-WID-17 | 17 | 6 | ⌀6,4 | h9 · ⌀17: 0/−0,043 | ⌀6,4 delik, geniş yüzey |
| ARAW-WID-18 | 18 | 6 | ⌀6,4 | h9 · ⌀18: 0/−0,043 | ⌀6,4 delik, geniş yüzey |
| ARAW-WID-19 | 19 | 6 | ⌀8,4 | h9 · ⌀19: 0/−0,052 | ⌀8,4 delik, geniş yüzey |
| ARAW-WID-20 | 20 | 7 | ⌀8,4 | h9 · ⌀20: 0/−0,052 | ⌀8,4 delik, geniş yüzey |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Geniş Ara Pul, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Ara Elemanlar & Standoff ailesidir — çaplar ⌀10–20 mm, boylar 4–7 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı ARAW-WID-20, 7 mm. Tornalamanın yanında eksenel delme (⌀3,2–8,4 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant ARAW-WID-10: ⌀10 mm çapta 4 mm boy, yani L/D 0,4. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h9 toleransında işlenir; en küçüğü ARAW-WID-10 (⌀10 mm), en büyüğü ARAW-WID-20 (⌀20 mm). Aile delikli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
