Konik Uçlu Standoff (Merkezleyici)
Bir ucu konik merkezleyici, diğer ucu iç dişli kademeli mesafe elemanı.

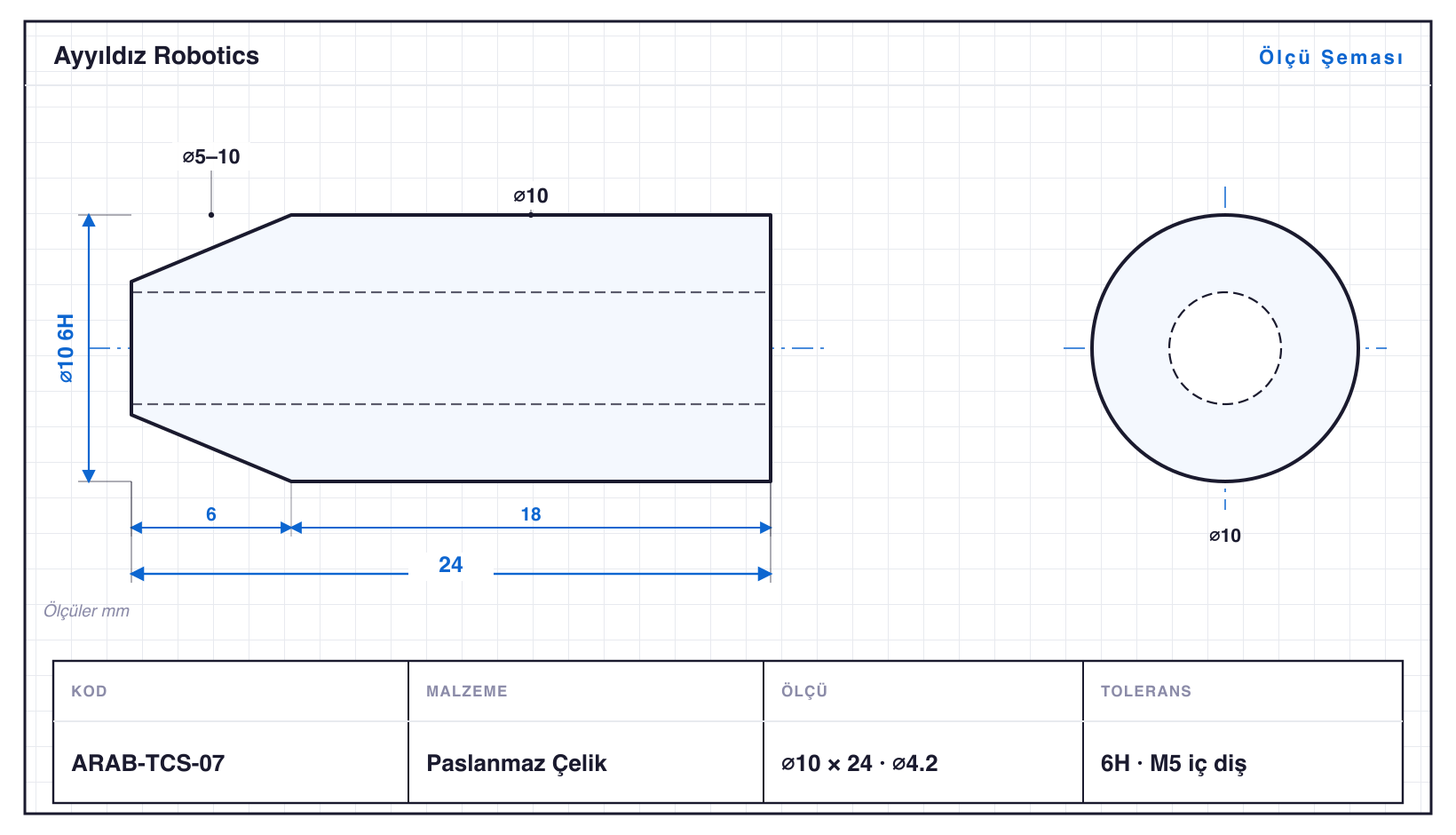

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
12 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| ARAB-TCS-01 | 6 | 14 | konik · ⌀2,5 | 6H | M3 iç diş |
| ARAB-TCS-02 | 6 | 24 | konik · ⌀2,5 | 6H | M3 iç diş |
| ARAB-TCS-03 | 6 | 36 | konik · ⌀2,5 | 6H | M3 iç diş |
| ARAB-TCS-04 | 8 | 19 | konik · ⌀3,3 | 6H | M4 iç diş |
| ARAB-TCS-05 | 8 | 29 | konik · ⌀3,3 | 6H | M4 iç diş |
| ARAB-TCS-06 | 8 | 43 | konik · ⌀3,3 | 6H | M4 iç diş |
| ARAB-TCS-07 | 10 | 24 | konik · ⌀4,2 | 6H | M5 iç diş |
| ARAB-TCS-08 | 10 | 36 | konik · ⌀4,2 | 6H | M5 iç diş |
| ARAB-TCS-09 | 12 | 29 | konik · ⌀5 | 6H | M6 iç diş |
| ARAB-TCS-10 | 12 | 49 | konik · ⌀5 | 6H | M6 iç diş |
| ARAB-TCS-11 | 16 | 36 | konik · ⌀6,8 | 6H | M8 iç diş |
| ARAB-TCS-12 | 16 | 56 | konik · ⌀6,8 | 6H | M8 iç diş |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Konik Uçlu Standoff (Merkezleyici), Goodway SW-20 kayar otomatta üretilen 12 varyantlık bir Ara Elemanlar & Standoff ailesidir — çaplar ⌀6–16 mm, boylar 14–56 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀16 mm çubuktan çıkıyor; ailenin en uzun varyantı ARAB-TCS-12, 56 mm. Tornalamanın yanında konik tornalama ve eksenel delme (⌀2,5–6,8 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı ARAB-TCS-03: ⌀6 mm çapta 36 mm boy, yani boy/çap oranı 6,0. Bu incelikteki bir parça klasik tornada punta desteği ister. Kayar otomatta kılavuz burç çubuğu kesici ucun hemen yanında tuttuğu için parça puntasız işlenir.
Varyantlar 6H toleransında işlenir; en küçüğü ARAB-TCS-01 (⌀6 mm), en büyüğü ARAB-TCS-12 (⌀16 mm). Aile konik, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
