Silindirik Ara Pul
Deliksiz düz silindirik ara pul, eksenel mesafe ayarı için.

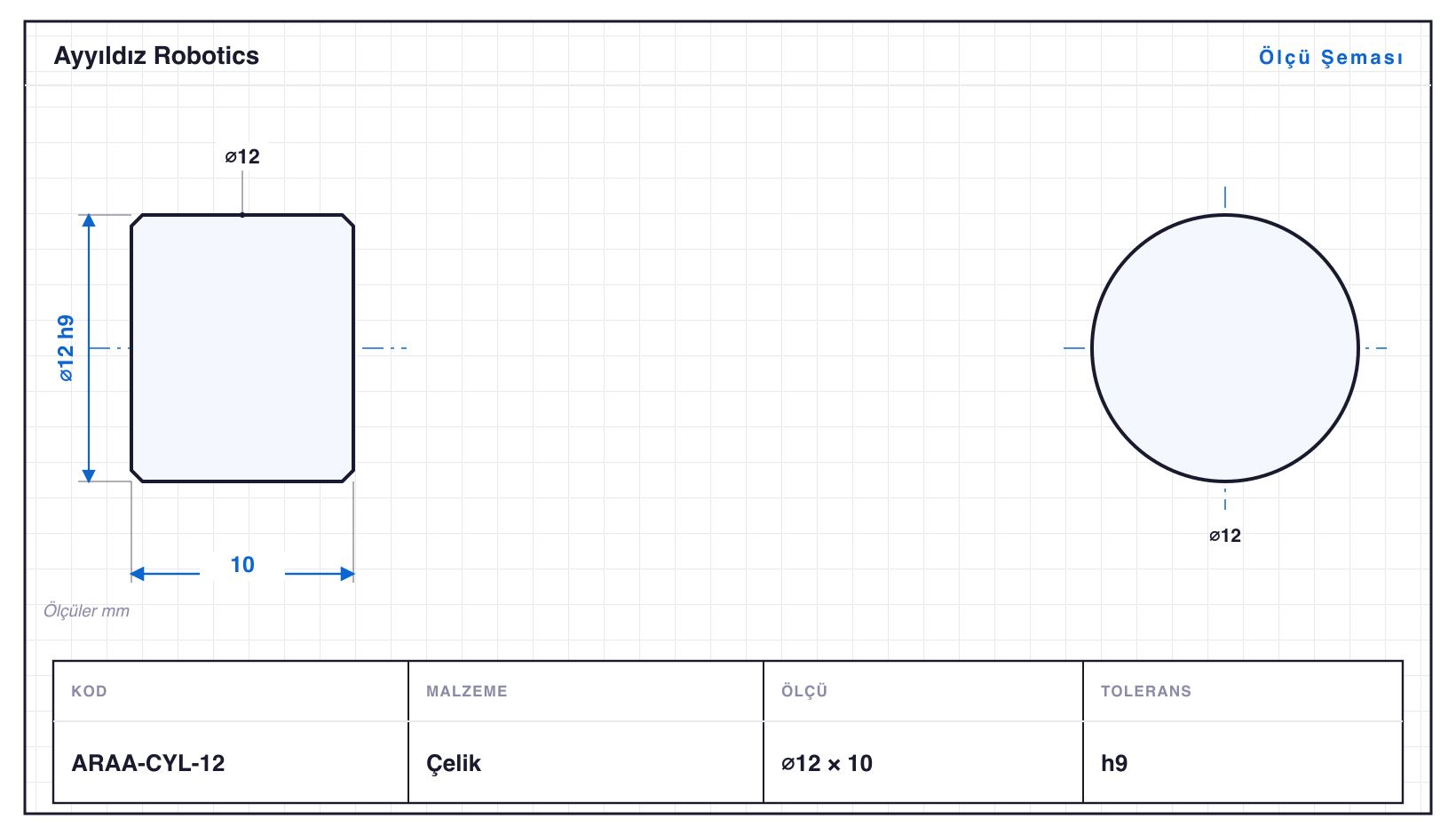

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Tolerans | Std |
|---|---|---|---|---|
| ARAA-CYL-04 | 4 | 3 | h9 · ⌀4: 0/−0,030 | — |
| ARAA-CYL-05 | 5 | 4 | h9 · ⌀5: 0/−0,030 | — |
| ARAA-CYL-06 | 6 | 5 | h9 · ⌀6: 0/−0,030 | — |
| ARAA-CYL-08 | 8 | 6 | h9 · ⌀8: 0/−0,036 | — |
| ARAA-CYL-10 | 10 | 8 | h9 · ⌀10: 0/−0,036 | — |
| ARAA-CYL-12 | 12 | 10 | h9 · ⌀12: 0/−0,043 | — |
| ARAA-CYL-14 | 14 | 12 | h9 · ⌀14: 0/−0,043 | — |
| ARAA-CYL-16 | 16 | 15 | h9 · ⌀16: 0/−0,043 | — |
| ARAA-CYL-18 | 18 | 18 | h9 · ⌀18: 0/−0,043 | — |
| ARAA-CYL-20 | 20 | 20 | h9 · ⌀20: 0/−0,052 | — |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Silindirik Ara Pul, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Ara Elemanlar & Standoff ailesidir — çaplar ⌀4–20 mm, boylar 3–20 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı ARAA-CYL-20, 20 mm. Aile yalnızca tornalama ile üretiliyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant ARAA-CYL-18: ⌀18 mm çapta 18 mm boy, yani L/D 1,0. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h9 toleransında işlenir; en küçüğü ARAA-CYL-04 (⌀4 mm), en büyüğü ARAA-CYL-20 (⌀20 mm). Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
