Altıgen İtici Pim
Anahtar ağızlı altıgen başlı, dişten sıkılan ayarlı itici pim.

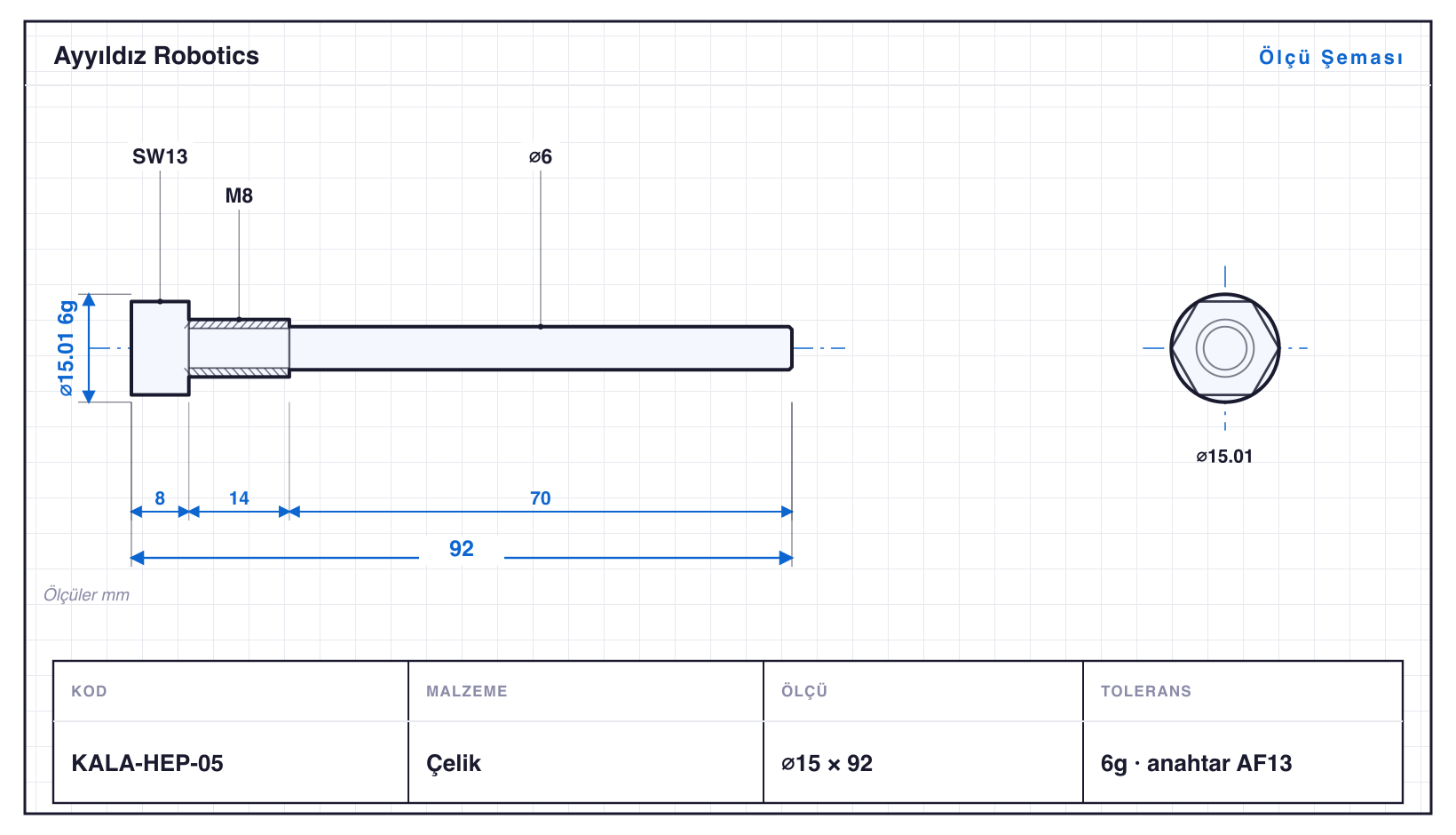

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
8 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| KALA-HEP-01 | 8,1 | 46 | M4 · SW7 | 6g | anahtar AF7 |
| KALA-HEP-02 | 9,2 | 56 | M5 · SW8 | 6g | anahtar AF8 |
| KALA-HEP-03 | 11,5 | 69 | M6 · SW10 | 6g | anahtar AF10 |
| KALA-HEP-04 | 11,5 | 79 | M6 · SW10 | 6g | anahtar AF10 |
| KALA-HEP-05 | 15 | 92 | M8 · SW13 | 6g | anahtar AF13 |
| KALA-HEP-06 | 15 | 102 | M8 · SW13 | 6g | anahtar AF13 |
| KALA-HEP-07 | 19,6 | 115 | M10 · SW17 | 6g | anahtar AF17 |
| KALA-HEP-08 | 19,6 | 125 | M10 · SW17 | 6g | anahtar AF17 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Altıgen İtici Pim, Goodway SW-20 kayar otomatta üretilen 8 varyantlık bir Kalıp Elemanları ailesidir — çaplar ⌀8,1–19,6 mm, boylar 46–125 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı KALA-HEP-08, 125 mm. Tornalamanın yanında diş çekme (M4–M10 arası 5 ölçü) ve altıgen ağız frezeleme (SW7–17) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı KALA-HEP-04: ⌀11,5 mm çapta 79 mm boy, yani boy/çap oranı 6,8. Bu incelikteki bir parça klasik tornada punta desteği ister. Kayar otomatta kılavuz burç çubuğu kesici ucun hemen yanında tuttuğu için parça puntasız işlenir.
Varyantlar 6g toleransında işlenir; en küçüğü KALA-HEP-01 (⌀8,1 mm), en büyüğü KALA-HEP-08 (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
