Açılı İtici Pim
Maçayı yana iten konik gövdeli, uçları pahlı açılı pim.

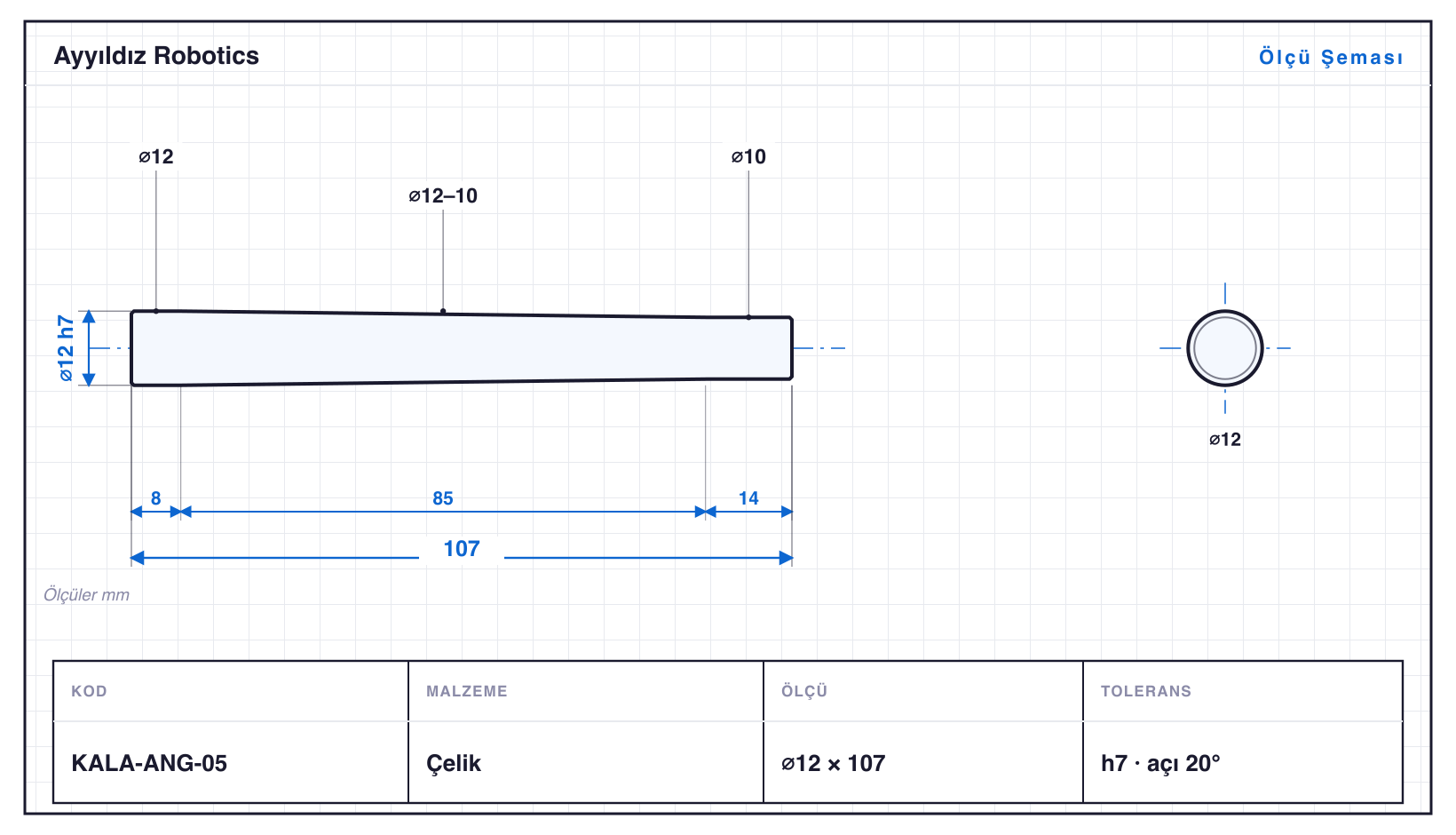

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
8 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| KALA-ANG-01 | 6 | 61 | konik | h7 · ⌀6: 0/−0,012 | açı 15° |
| KALA-ANG-02 | 7 | 71 | konik | h7 | açı 15° |
| KALA-ANG-03 | 8 | 84 | konik | h7 · ⌀8: 0/−0,015 | açı 18° |
| KALA-ANG-04 | 10 | 94 | konik | h7 · ⌀10: 0/−0,015 | açı 18° |
| KALA-ANG-05 | 12 | 107 | konik | h7 | açı 20° |
| KALA-ANG-06 | 14 | 117 | konik | h7 · ⌀14: 0/−0,018 | açı 20° |
| KALA-ANG-07 | 16 | 129 | konik | h7 · ⌀16: 0/−0,018 | açı 22° |
| KALA-ANG-08 | 18 | 139 | konik | h7 · ⌀18: 0/−0,018 | açı 25° |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Açılı İtici Pim, Goodway SW-20 kayar otomatta üretilen 8 varyantlık bir Kalıp Elemanları ailesidir — çaplar ⌀6–18 mm, boylar 61–139 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀18 mm çubuktan çıkıyor; ailenin en uzun varyantı KALA-ANG-08, 139 mm. Tornalamanın yanında konik tornalama gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı KALA-ANG-03: ⌀8 mm çapta 84 mm boy, yani boy/çap oranı 10,5. Bu oran kayar otomatın asıl varlık sebebi. Kılavuz burç çubuğu kesme noktasının hemen yanından desteklediği için sehim oluşmaz; aynı parça klasik tornada titreşim ve çap sapması verir.
Varyantlar h7 toleransında işlenir; en küçüğü KALA-ANG-01 (⌀6 mm), en büyüğü KALA-ANG-08 (⌀18 mm). Aile konik, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
