Dişli Başlı İtici
İtici plakaya dişten bağlanan, tırtıllı tutamaklı vidalı ejektör pimi.

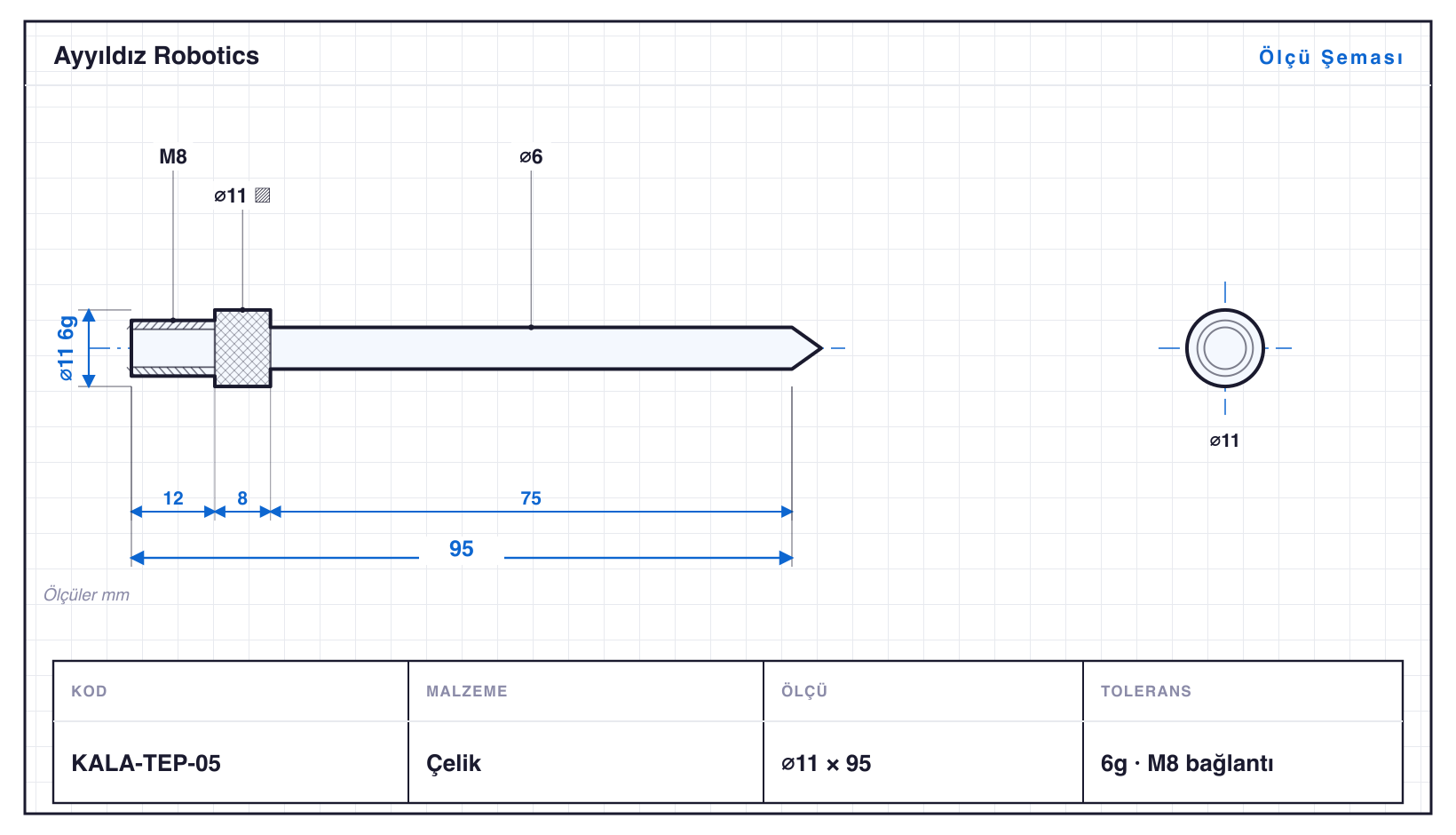

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| KALA-TEP-01 | 5 | 49 | M4 · tırtıl | 6g | M4 bağlantı |
| KALA-TEP-02 | 6 | 59 | M5 · tırtıl | 6g | M5 bağlantı |
| KALA-TEP-03 | 8 | 72 | M6 · tırtıl | 6g | M6 bağlantı |
| KALA-TEP-04 | 9 | 82 | M6 · tırtıl | 6g | M6 bağlantı |
| KALA-TEP-05 | 11 | 95 | M8 · tırtıl | 6g | M8 bağlantı |
| KALA-TEP-06 | 12 | 105 | M8 · tırtıl | 6g | M8 bağlantı |
| KALA-TEP-07 | 14 | 118 | M10 · tırtıl | 6g | M10 bağlantı |
| KALA-TEP-08 | 16 | 128 | M10 · tırtıl | 6g | M10 bağlantı |
| KALA-TEP-09 | 18 | 141 | M12 · tırtıl | 6g | M12 bağlantı |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Dişli Başlı İtici, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Kalıp Elemanları ailesidir — çaplar ⌀5–18 mm, boylar 49–141 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀18 mm çubuktan çıkıyor; ailenin en uzun varyantı KALA-TEP-09, 141 mm. Tornalamanın yanında diş çekme (M4–M12 arası 6 ölçü) ve tırtıl çekme gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı KALA-TEP-02: ⌀6 mm çapta 59 mm boy, yani boy/çap oranı 9,8. Bu incelikteki bir parça klasik tornada punta desteği ister. Kayar otomatta kılavuz burç çubuğu kesici ucun hemen yanında tuttuğu için parça puntasız işlenir.
Varyantlar 6g toleransında işlenir; en küçüğü KALA-TEP-01 (⌀5 mm), en büyüğü KALA-TEP-09 (⌀18 mm). Aile dişli, tırtıllı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
