Ayarlı Dayanak Çubuğu (Saplama)
İki uçlu dişli ayar saplaması; anahtar ağızlı, dayanak mesafesini ince ayarlar.

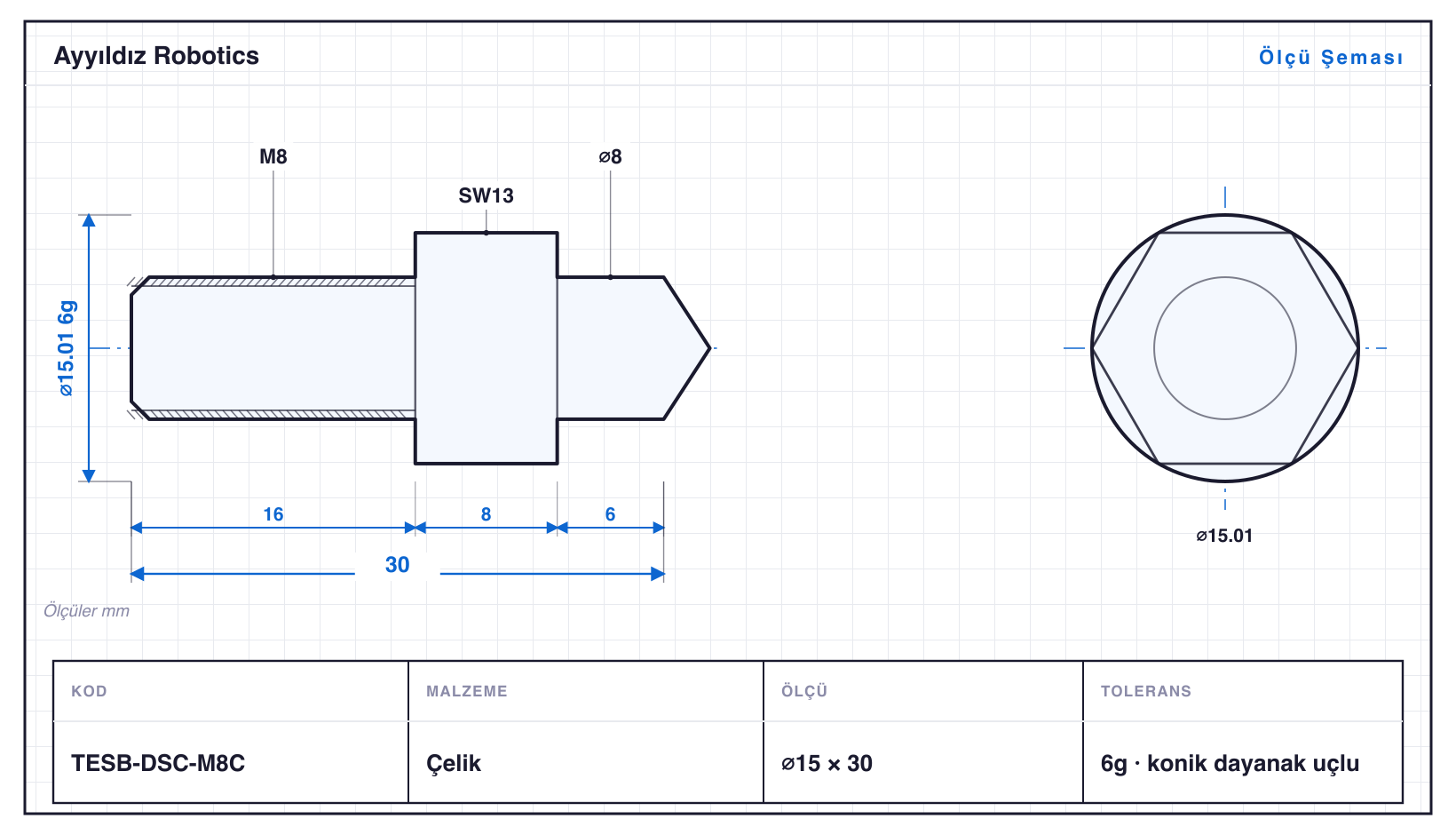

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
12 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| TESB-DSC-M4 | 8,1 | 25 | M4 · SW7 | 6g | — |
| TESB-DSC-M5 | 9,2 | 30 | M5 · SW8 | 6g | — |
| TESB-DSC-M6 | 11,5 | 34 | M6 · SW10 | 6g | — |
| TESB-DSC-M6D | 11,5 | 28 | M6 · SW10 | 6g | küresel dayanak uçlu |
| TESB-DSC-M8 | 15 | 40 | M8 · SW13 | 6g | — |
| TESB-DSC-M8D | 15 | 34 | M8 · SW13 | 6g | küresel dayanak uçlu |
| TESB-DSC-M8C | 15 | 30 | M8 · SW13 | 6g | konik dayanak uçlu |
| TESB-DSC-M12K | 16 | 42 | M12 · tırtıl | 6g | tırtıllı kavrama, küresel uç |
| TESB-DSC-M10 | 19,6 | 46 | M10 · SW17 | 6g | — |
| TESB-DSC-M10D | 19,6 | 40 | M10 · SW17 | 6g | küresel dayanak uçlu |
| TESB-DSC-M12 | 19,6 | 52 | M12 · SW17 | 6g | — |
| TESB-DSC-M12D | 19,6 | 46 | M12 · SW17 | 6g | küresel dayanak uçlu |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Ayarlı Dayanak Çubuğu (Saplama), Goodway SW-20 kayar otomatta üretilen 12 varyantlık bir Tespit & Merkezleme ailesidir — çaplar ⌀8,1–19,6 mm, boylar 25–52 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı TESB-DSC-M12, 52 mm. Tornalamanın yanında diş çekme (M4–M12 arası 6 ölçü), altıgen ağız frezeleme (SW7–17) ve tırtıl çekme gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant TESB-DSC-M5: ⌀9,2 mm çapta 30 mm boy, yani L/D 3,2. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar 6g toleransında işlenir; en küçüğü TESB-DSC-M4 (⌀8,1 mm), en büyüğü TESB-DSC-M12D (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, tırtıllı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
