Saplama DIN 939
İki ucu dişli, ortası düz gövdeli saplama; kalıcı ve söküleme bağlantılar için.

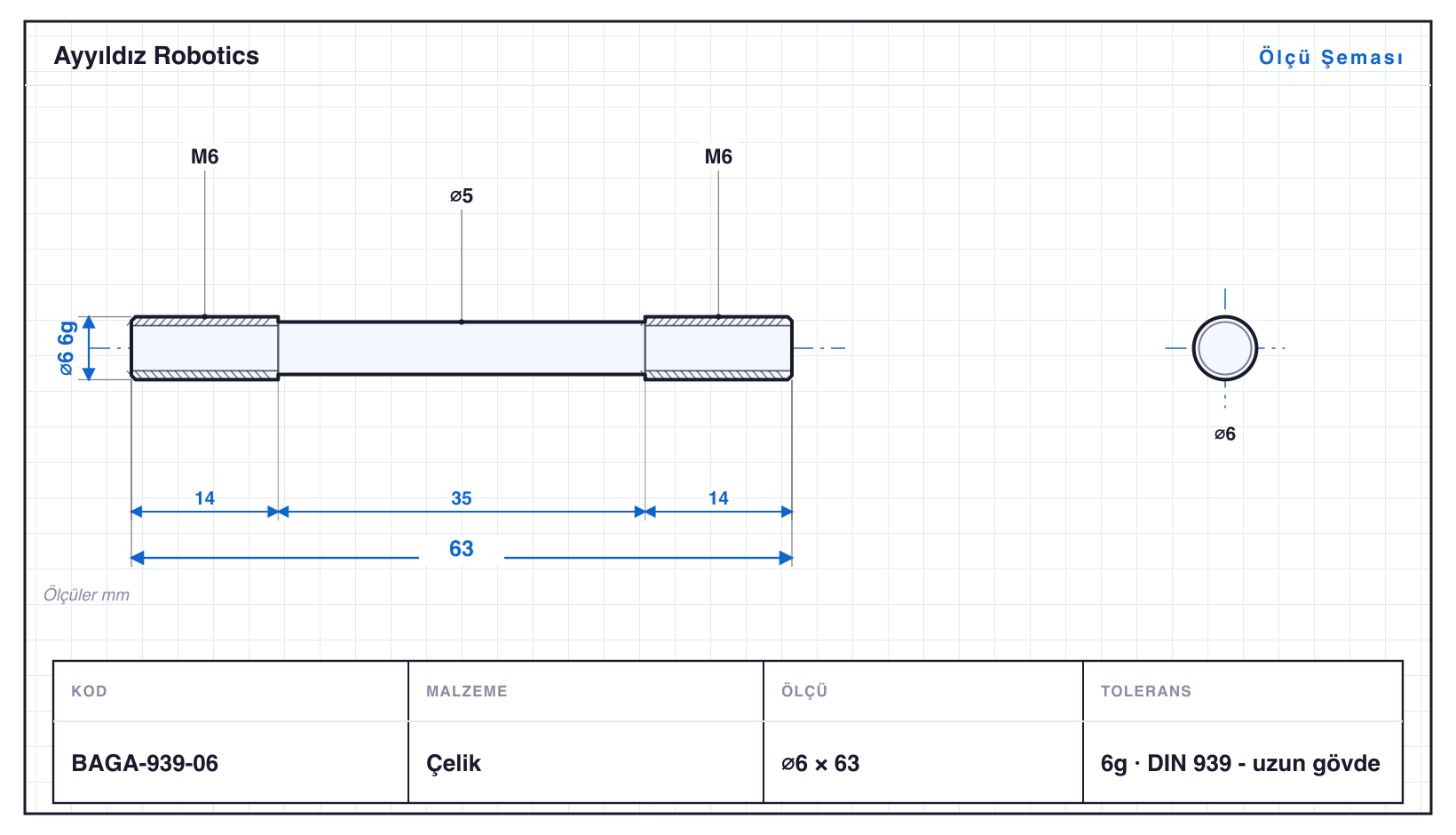

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
11 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| BAGA-939-01 | 4 | 30 | M4 | 6g | DIN 939 - çift dişli saplama |
| BAGA-939-02 | 4 | 40 | M4 | 6g | DIN 939 - uzun gövde |
| BAGA-939-03 | 5 | 39 | M5 | 6g | DIN 939 - çift dişli saplama |
| BAGA-939-04 | 5 | 49 | M5 | 6g | DIN 939 - uzun gövde |
| BAGA-939-05 | 6 | 48 | M6 | 6g | DIN 939 - çift dişli saplama |
| BAGA-939-06 | 6 | 63 | M6 | 6g | DIN 939 - uzun gövde |
| BAGA-939-07 | 8 | 61 | M8 | 6g | DIN 939 - çift dişli saplama |
| BAGA-939-08 | 8 | 81 | M8 | 6g | DIN 939 - uzun gövde |
| BAGA-939-09 | 10 | 74 | M10 | 6g | DIN 939 - çift dişli saplama |
| BAGA-939-10 | 10 | 94 | M10 | 6g | DIN 939 - uzun gövde |
| BAGA-939-11 | 12 | 92 | M12 | 6g | DIN 939 - çift dişli saplama |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Saplama DIN 939, Goodway SW-20 kayar otomatta üretilen 11 varyantlık bir Bağlantı Elemanları ailesidir — çaplar ⌀4–12 mm, boylar 30–94 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀12 mm çubuktan çıkıyor; ailenin en uzun varyantı BAGA-939-10, 94 mm. Tornalamanın yanında diş çekme (M4–M12 arası 6 ölçü) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı BAGA-939-06: ⌀6 mm çapta 63 mm boy, yani boy/çap oranı 10,5. Bu oran kayar otomatın asıl varlık sebebi. Kılavuz burç çubuğu kesme noktasının hemen yanından desteklediği için sehim oluşmaz; aynı parça klasik tornada titreşim ve çap sapması verir.
Varyantlar 6g toleransında işlenir; en küçüğü BAGA-939-01 (⌀4 mm), en büyüğü BAGA-939-11 (⌀12 mm). Aile dişli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
