Uzun Saplama
Bir ucu kısa gövde diş, diğer ucu uzun somun dişi olan; blok bağlantısı için uzun saplama.

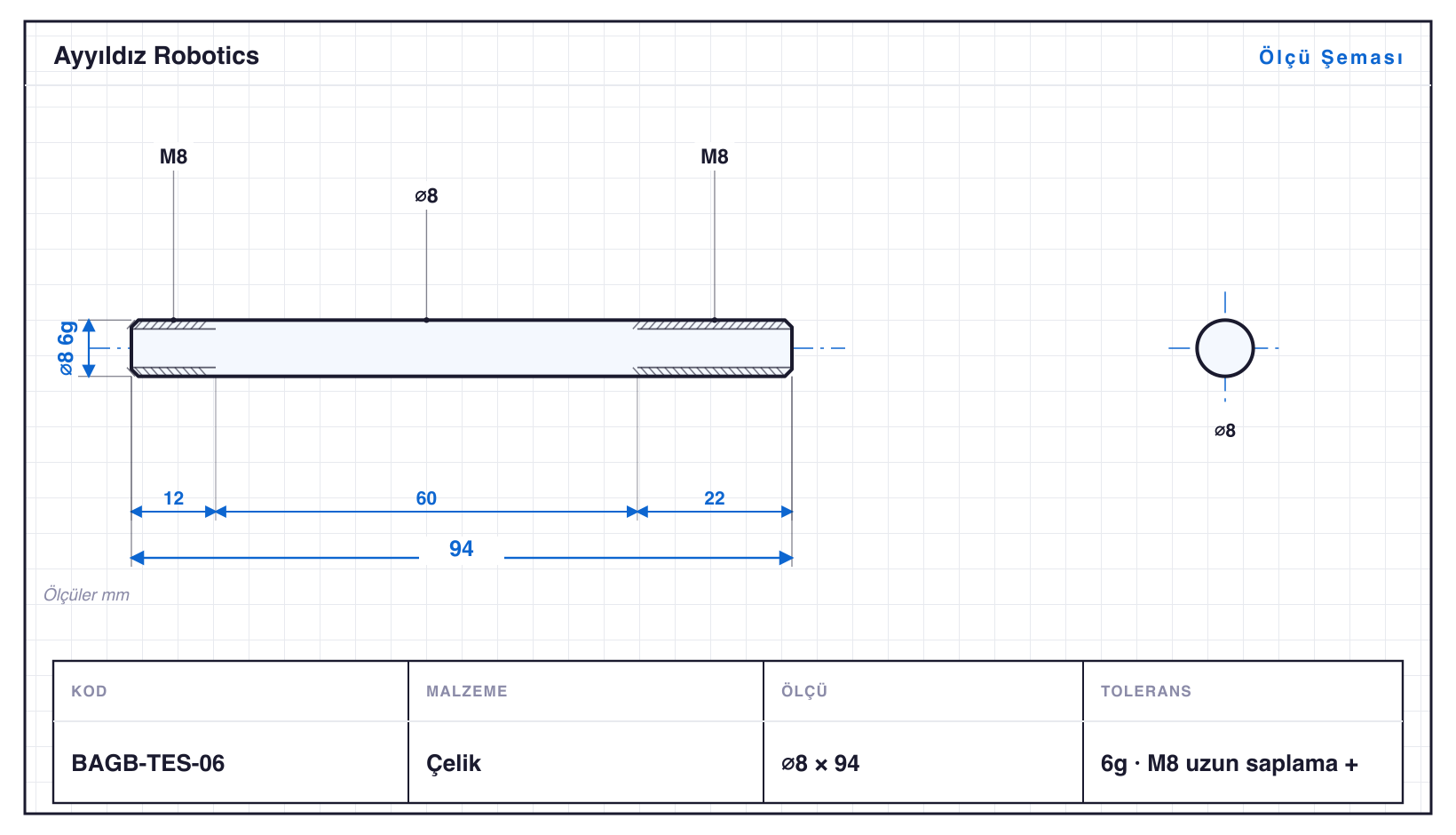

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| BAGB-TES-01 | 5 | 43 | M5 | 6g | M5 uzun saplama |
| BAGB-TES-02 | 5 | 58 | M5 | 6g | M5 uzun saplama + |
| BAGB-TES-03 | 6 | 53 | M6 | 6g | M6 uzun saplama |
| BAGB-TES-04 | 6 | 73 | M6 | 6g | M6 uzun saplama + |
| BAGB-TES-05 | 8 | 64 | M8 | 6g | M8 uzun saplama |
| BAGB-TES-06 | 8 | 94 | M8 | 6g | M8 uzun saplama + |
| BAGB-TES-07 | 10 | 81 | M10 | 6g | M10 uzun saplama |
| BAGB-TES-08 | 10 | 116 | M10 | 6g | M10 uzun saplama + |
| BAGB-TES-09 | 12 | 98 | M12 | 6g | M12 uzun saplama |
| BAGB-TES-10 | 12 | 138 | M12 | 6g | M12 uzun saplama + |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Uzun Saplama, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Bağlantı Elemanları ailesidir — çaplar ⌀5–12 mm, boylar 43–138 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀12 mm çubuktan çıkıyor; ailenin en uzun varyantı BAGB-TES-10, 138 mm. Tornalamanın yanında diş çekme (M5–M12 arası 5 ölçü) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı BAGB-TES-04: ⌀6 mm çapta 73 mm boy, yani boy/çap oranı 12,2. Bu oran kayar otomatın asıl varlık sebebi. Kılavuz burç çubuğu kesme noktasının hemen yanından desteklediği için sehim oluşmaz; aynı parça klasik tornada titreşim ve çap sapması verir.
Varyantlar 6g toleransında işlenir; en küçüğü BAGB-TES-01 (⌀5 mm), en büyüğü BAGB-TES-10 (⌀12 mm). Aile dişli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
