Çift Dişli Saplama
Her iki ucunda diş, ortasında düz gövde bulunan; bir ucu gövdeye vidalanan çift dişli saplama.

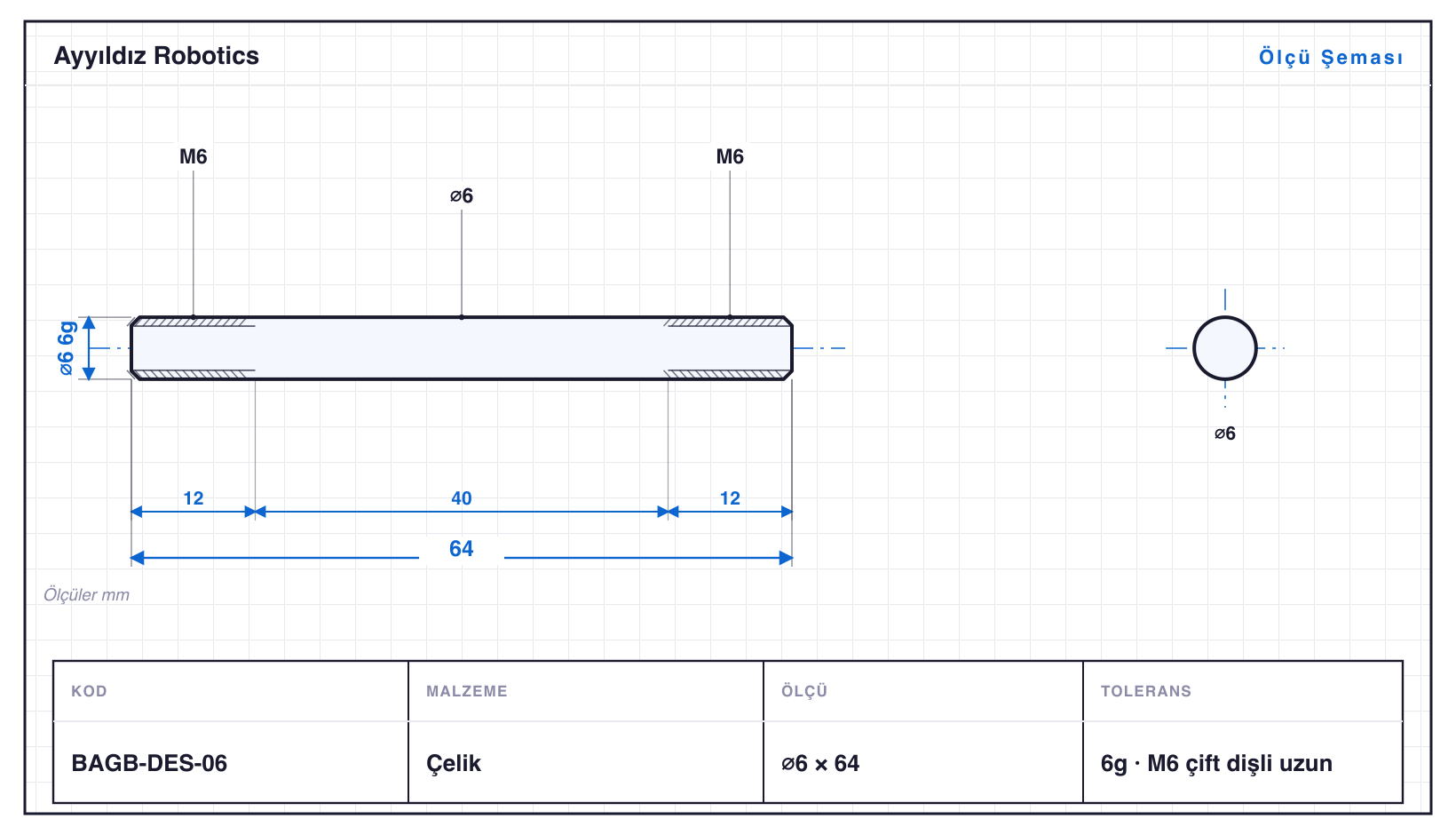

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| BAGB-DES-01 | 4 | 28 | M4 | 6g | M4 çift dişli |
| BAGB-DES-02 | 4 | 40 | M4 | 6g | M4 çift dişli uzun |
| BAGB-DES-03 | 5 | 36 | M5 | 6g | M5 çift dişli |
| BAGB-DES-04 | 5 | 50 | M5 | 6g | M5 çift dişli uzun |
| BAGB-DES-05 | 6 | 44 | M6 | 6g | M6 çift dişli |
| BAGB-DES-06 | 6 | 64 | M6 | 6g | M6 çift dişli uzun |
| BAGB-DES-07 | 8 | 57 | M8 | 6g | M8 çift dişli |
| BAGB-DES-08 | 8 | 82 | M8 | 6g | M8 çift dişli uzun |
| BAGB-DES-09 | 10 | 70 | M10 | 6g | M10 çift dişli |
| BAGB-DES-10 | 10 | 100 | M10 | 6g | M10 çift dişli uzun |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Çift Dişli Saplama, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Bağlantı Elemanları ailesidir — çaplar ⌀4–10 mm, boylar 28–100 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀10 mm çubuktan çıkıyor; ailenin en uzun varyantı BAGB-DES-10, 100 mm. Tornalamanın yanında diş çekme (M4–M10 arası 5 ölçü) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı BAGB-DES-06: ⌀6 mm çapta 64 mm boy, yani boy/çap oranı 10,7. Bu oran kayar otomatın asıl varlık sebebi. Kılavuz burç çubuğu kesme noktasının hemen yanından desteklediği için sehim oluşmaz; aynı parça klasik tornada titreşim ve çap sapması verir.
Varyantlar 6g toleransında işlenir; en küçüğü BAGB-DES-01 (⌀4 mm), en büyüğü BAGB-DES-10 (⌀10 mm). Aile dişli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
