Düz Mil DM
Tek çaplı, düz silindirik mil; her iki ucu pahlı.

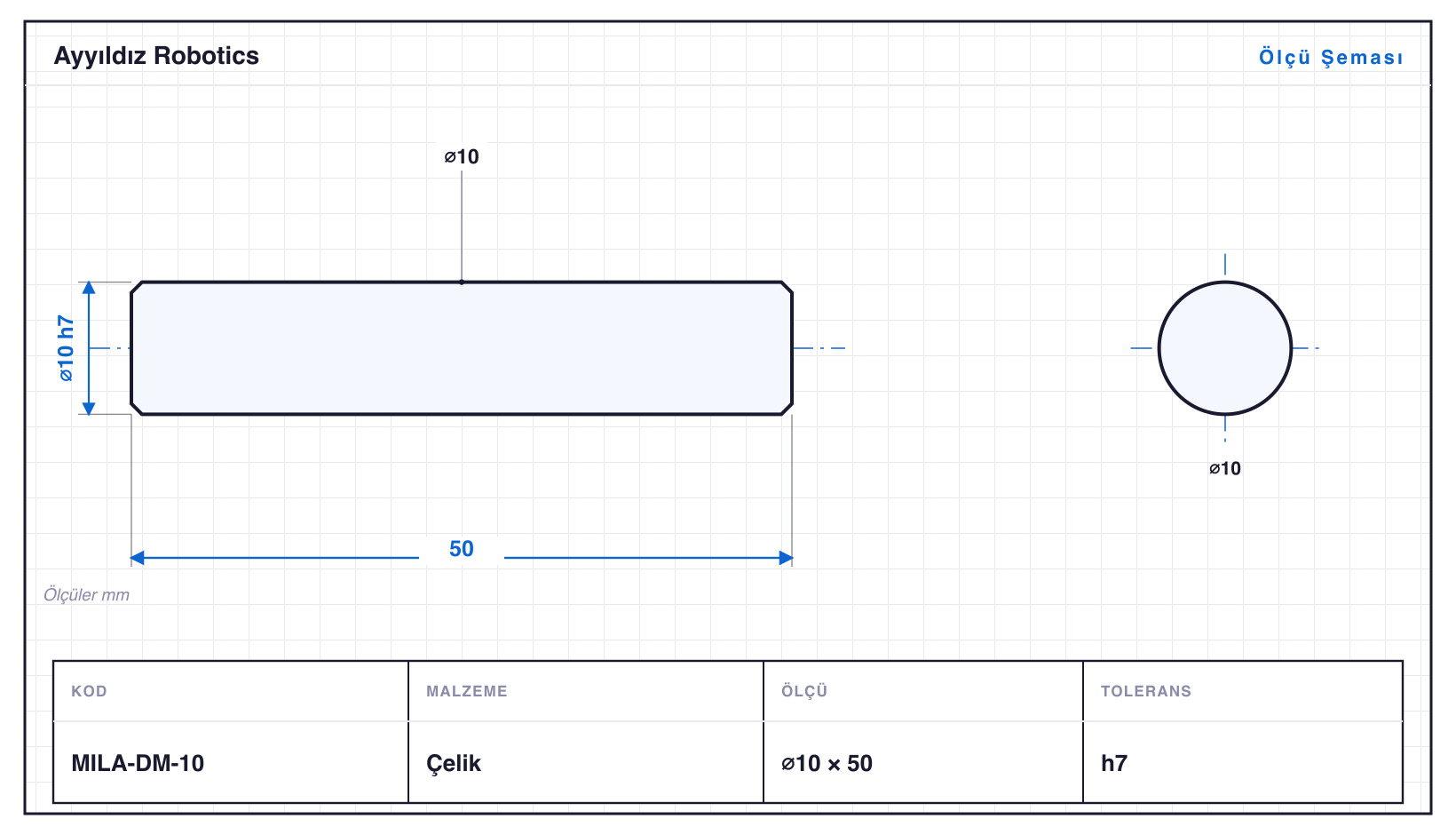

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
11 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Tolerans | Std |
|---|---|---|---|---|
| MILA-DM-03 | 3 | 20 | h7 | — |
| MILA-DM-04 | 4 | 25 | h7 · ⌀4: 0/−0,012 | — |
| MILA-DM-05 | 5 | 30 | h7 · ⌀5: 0/−0,012 | — |
| MILA-DM-06 | 6 | 35 | h7 · ⌀6: 0/−0,012 | — |
| MILA-DM-08 | 8 | 40 | h7 · ⌀8: 0/−0,015 | — |
| MILA-DM-10 | 10 | 50 | h7 · ⌀10: 0/−0,015 | — |
| MILA-DM-12 | 12 | 60 | h7 · ⌀12: 0/−0,018 | — |
| MILA-DM-14 | 14 | 70 | h7 · ⌀14: 0/−0,018 | — |
| MILA-DM-16 | 16 | 80 | h7 · ⌀16: 0/−0,018 | — |
| MILA-DM-18 | 18 | 90 | h7 · ⌀18: 0/−0,018 | — |
| MILA-DM-20 | 20 | 100 | h7 · ⌀20: 0/−0,021 | — |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Düz Mil DM, Goodway SW-20 kayar otomatta üretilen 11 varyantlık bir Miller & Şaftlar ailesidir — çaplar ⌀3–20 mm, boylar 20–100 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı MILA-DM-20, 100 mm. Aile yalnızca tornalama ile üretiliyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı MILA-DM-03: ⌀3 mm çapta 20 mm boy, yani boy/çap oranı 6,7. Bu incelikteki bir parça klasik tornada punta desteği ister. Kayar otomatta kılavuz burç çubuğu kesici ucun hemen yanında tuttuğu için parça puntasız işlenir.
Varyantlar h7 toleransında işlenir; en küçüğü MILA-DM-03 (⌀3 mm), en büyüğü MILA-DM-20 (⌀20 mm). Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
