Taşlanmış Mil TM
Hassas taşlama toleranslı, yüzey kaliteli düz kılavuz mili.

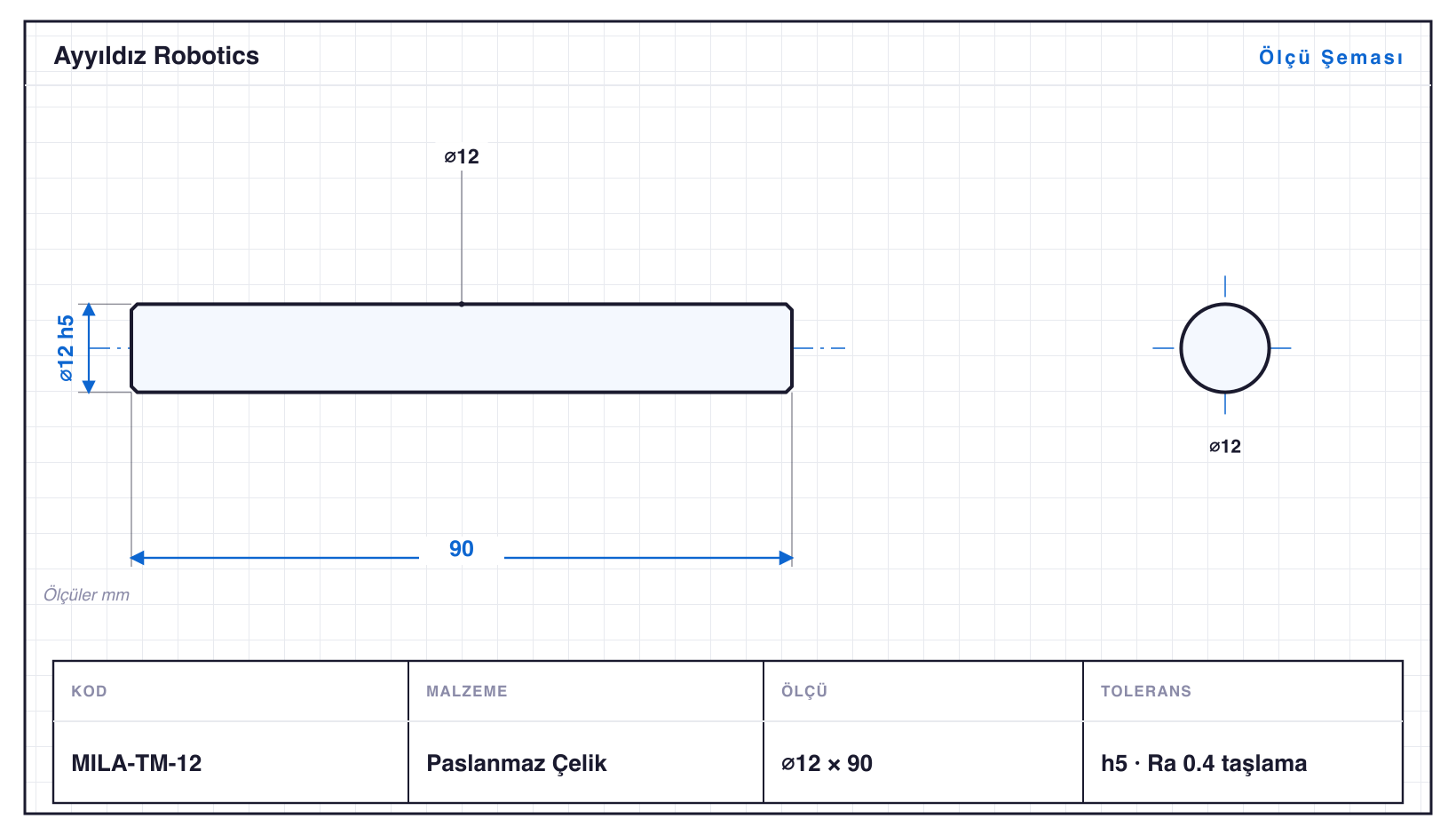

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Tolerans | Std |
|---|---|---|---|---|
| MILA-TM-04 | 4 | 40 | h5 | Ra 0,4 taşlama |
| MILA-TM-05 | 5 | 50 | h5 | Ra 0,4 taşlama |
| MILA-TM-06 | 6 | 60 | h5 | Ra 0,4 taşlama |
| MILA-TM-08 | 8 | 70 | h5 | Ra 0,4 taşlama |
| MILA-TM-10 | 10 | 80 | h5 | Ra 0,4 taşlama |
| MILA-TM-12 | 12 | 90 | h5 | Ra 0,4 taşlama |
| MILA-TM-14 | 14 | 100 | h5 | Ra 0,4 taşlama |
| MILA-TM-16 | 16 | 110 | h5 | Ra 0,4 taşlama |
| MILA-TM-18 | 18 | 120 | h5 | Ra 0,4 taşlama |
| MILA-TM-20 | 20 | 130 | h5 | Ra 0,4 taşlama |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Taşlanmış Mil TM, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Miller & Şaftlar ailesidir — çaplar ⌀4–20 mm, boylar 40–130 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı MILA-TM-20, 130 mm. Aile yalnızca tornalama ile üretiliyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı MILA-TM-04: ⌀4 mm çapta 40 mm boy, yani boy/çap oranı 10,0. Bu oran kayar otomatın asıl varlık sebebi. Kılavuz burç çubuğu kesme noktasının hemen yanından desteklediği için sehim oluşmaz; aynı parça klasik tornada titreşim ve çap sapması verir.
Varyantlar h5 toleransında işlenir; en küçüğü MILA-TM-04 (⌀4 mm), en büyüğü MILA-TM-20 (⌀20 mm). Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
