Motor Mili
Bir ucu dişli/kademeli tahrik ucu taşıyan, kavramaya geçen motor çıkış mili.

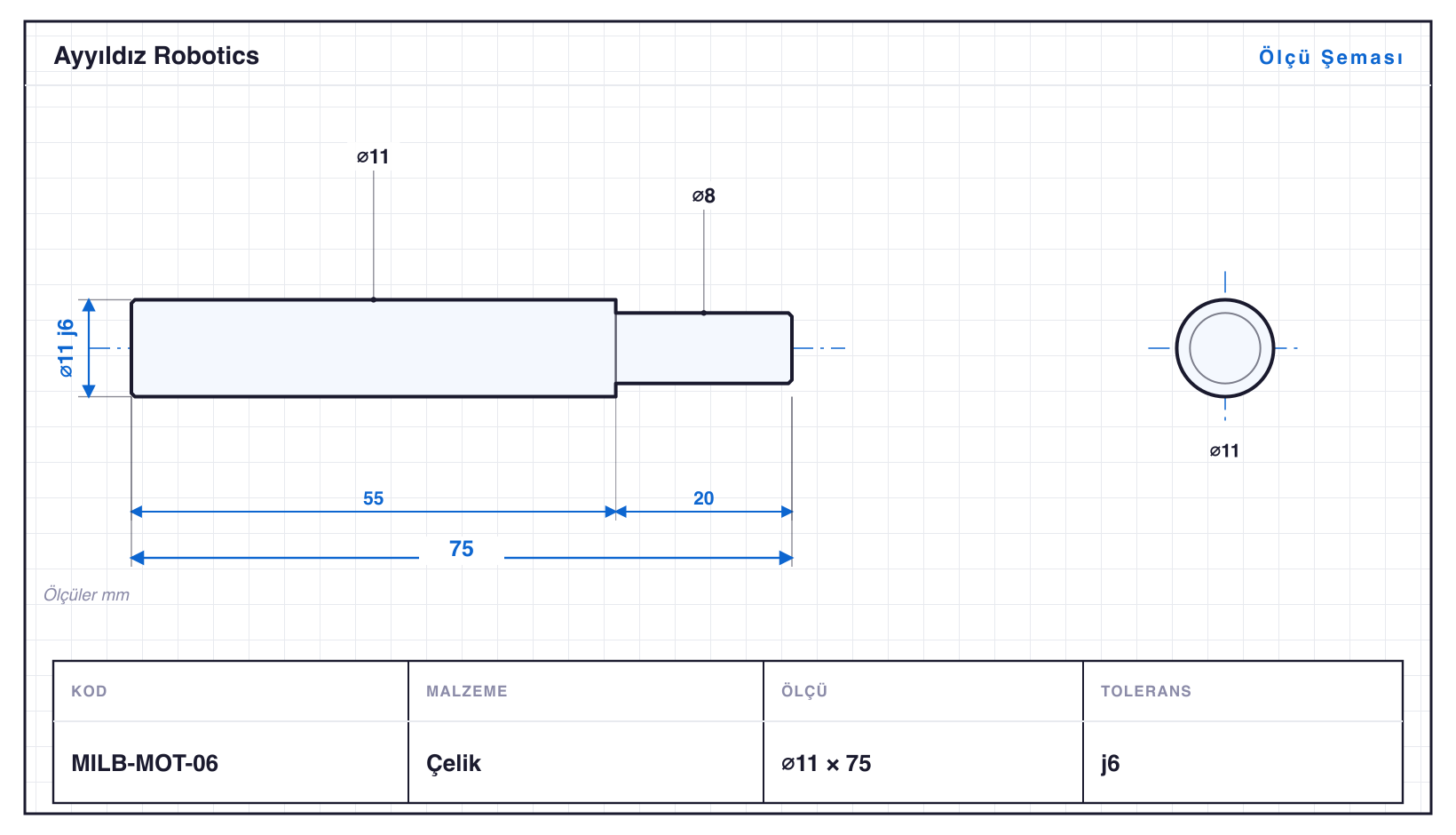

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| MILB-MOT-01 | 6 | 42 | 2 kademe | j6 | — |
| MILB-MOT-02 | 8 | 50 | 2 kademe | j6 | — |
| MILB-MOT-03 | 8 | 52 | M6 | j6 | dişli tahrik ucu |
| MILB-MOT-04 | 10 | 63 | 2 kademe | j6 | — |
| MILB-MOT-05 | 10 | 65 | M8 | j6 | dişli tahrik ucu |
| MILB-MOT-06 | 11 | 75 | 2 kademe | j6 | — |
| MILB-MOT-07 | 12 | 82 | ⌀4,2 · 2 kademe | j6 | M5 iç diş |
| MILB-MOT-08 | 12 | 83 | M10 | j6 | dişli tahrik ucu |
| MILB-MOT-09 | 14 | 95 | 2 kademe | j6 | — |
| MILB-MOT-10 | 16 | 103 | 2 kademe | j6 | — |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Motor Mili, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Miller & Şaftlar ailesidir — çaplar ⌀6–16 mm, boylar 42–103 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀16 mm çubuktan çıkıyor; ailenin en uzun varyantı MILB-MOT-10, 103 mm. Tornalamanın yanında diş çekme (M6, M8, M10) ve eksenel delme (⌀4,2 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı MILB-MOT-01: ⌀6 mm çapta 42 mm boy, yani boy/çap oranı 7,0. Bu incelikteki bir parça klasik tornada punta desteği ister. Kayar otomatta kılavuz burç çubuğu kesici ucun hemen yanında tuttuğu için parça puntasız işlenir.
Varyantlar j6 toleransında işlenir; en küçüğü MILB-MOT-01 (⌀6 mm), en büyüğü MILB-MOT-10 (⌀16 mm). Aile dişli, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
