Konik Uçlu Mil
Merkezleme ve preslemeli geçme için bir ucu koniğe daralan fonksiyonel mil.
Üretim Kapsamı
Konik Uçlu Mil, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Miller & Şaftlar ailesidir — çaplar ⌀5–16 mm, boylar 30–81 mm, standart malzeme Çelik (çelik, paslanmaz, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla anlık teklif alın.
Parçalar ⌀16 mm çubuktan çıkıyor; ailenin en uzun varyantı MILB-TPS-10, 81 mm. Tornalamanın yanında konik tornalama gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı MILB-TPS-07: ⌀12 mm çapta 76 mm boy, yani boy/çap oranı 6,3. Bu incelikteki bir parça klasik tornada punta desteği ister. Kayar otomatta kılavuz burç çubuğu kesici ucun hemen yanında tuttuğu için parça puntasız işlenir.
Varyantlar h8 toleransında işlenir; en küçüğü MILB-TPS-01 (⌀5 mm), en büyüğü MILB-TPS-10 (⌀16 mm). Aile konik, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.

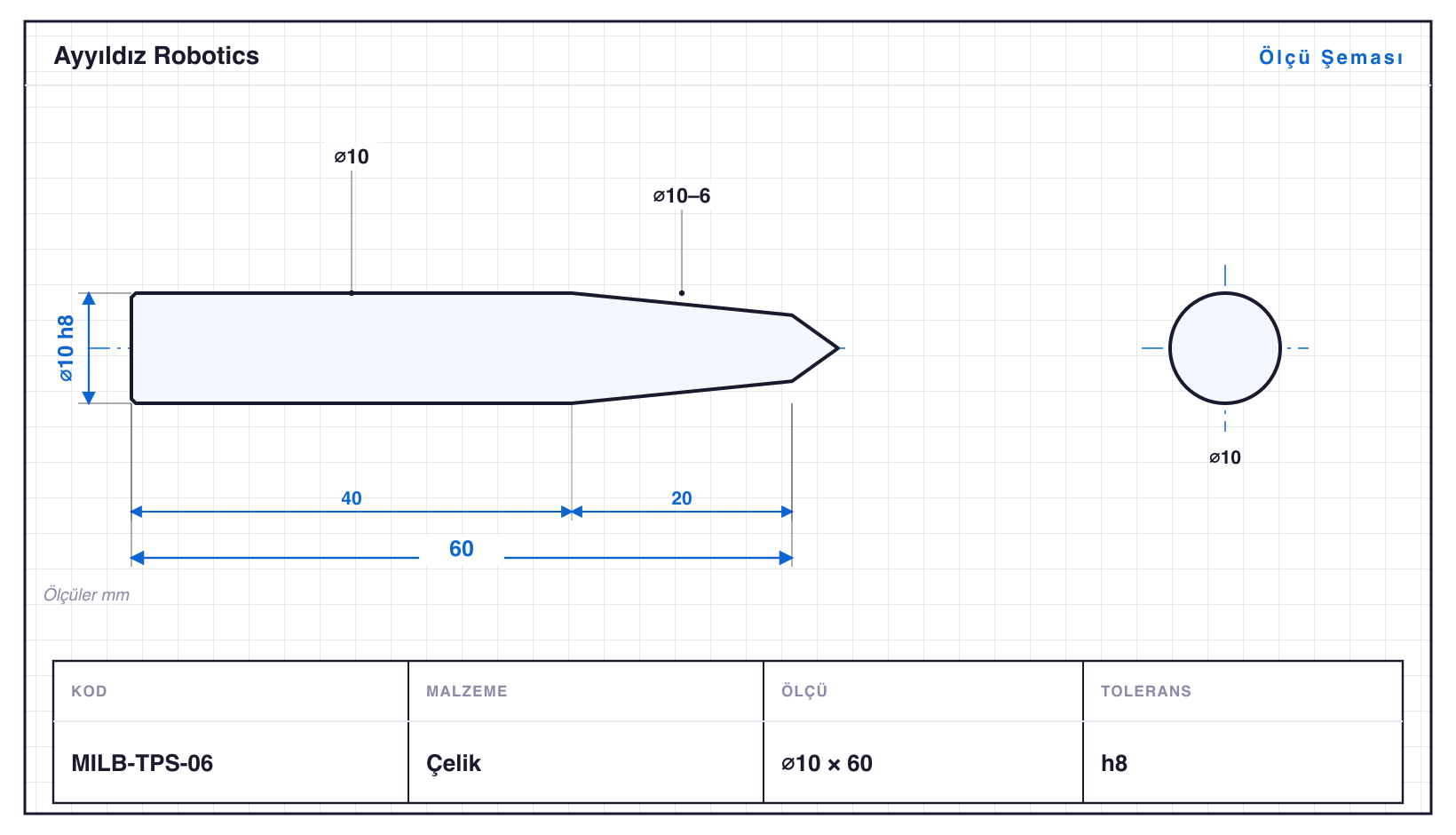

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap ⌀ | Boy | Özellik | Tolerans | Std | Birim fiyat |
|---|---|---|---|---|---|---|
| MILB-TPS-01 | ⌀5 | 30 mm | konik | h8 | — | 26,57 ₺ |
| MILB-TPS-02 | ⌀6 | 37 mm | konik | h8 | — | 28,70 ₺ |
| MILB-TPS-03 | ⌀8 | 45 mm | konik | h8 | — | 31,85 ₺ |
| MILB-TPS-04 | ⌀8 | 45 mm | konik | h8 | ters konik uç | 31,85 ₺ |
| MILB-TPS-05 | ⌀10 | 53 mm | konik | h8 | — | 35,46 ₺ |
| MILB-TPS-06 | ⌀10 | 60 mm | konik | h8 | — | 37,38 ₺ |
| MILB-TPS-07 | ⌀12 | 76 mm | konik | h8 | çift konik uç | 52,31 ₺ |
| MILB-TPS-08 | ⌀12 | 67 mm | konik | h8 | — | 46,12 ₺ |
| MILB-TPS-09 | ⌀14 | 74 mm | konik | h8 | — | 51,23 ₺ |
| MILB-TPS-10 | ⌀16 | 81 mm | konik | h8 | — | 57,07 ₺ |
Çelik · 100 adet için · tahminî birim fiyat, 7 gün geçerlidir · KDV hariç · Kesin teklif için iletişime geçin.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
