Taşlanmış Hassas Pim
m6 toleranslı, taşlanmış yüzeyli, konik uçlu sıkma-geçme konumlandırma pimi.

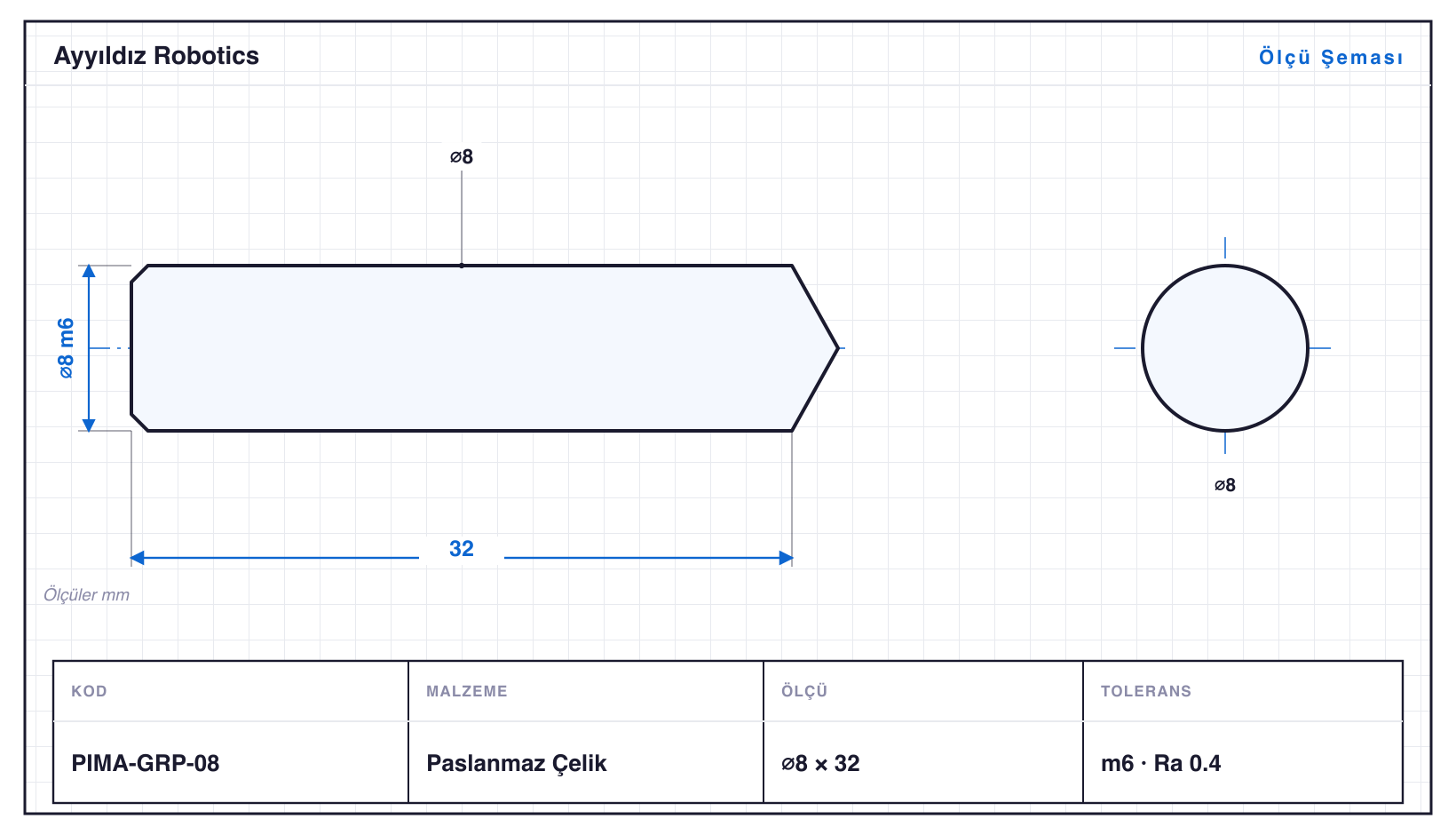

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Tolerans | Std |
|---|---|---|---|---|
| PIMA-GRP-03 | 3 | 14 | m6 | Ra 0,4 |
| PIMA-GRP-04 | 4 | 18 | m6 · ⌀4: +0,012/+0,004 | Ra 0,4 |
| PIMA-GRP-05 | 5 | 22 | m6 · ⌀5: +0,012/+0,004 | Ra 0,4 |
| PIMA-GRP-06 | 6 | 26 | m6 · ⌀6: +0,012/+0,004 | Ra 0,4 |
| PIMA-GRP-08 | 8 | 32 | m6 · ⌀8: +0,015/+0,006 | Ra 0,4 |
| PIMA-GRP-10 | 10 | 40 | m6 · ⌀10: +0,015/+0,006 | Ra 0,4 |
| PIMA-GRP-12 | 12 | 48 | m6 · ⌀12: +0,018/+0,007 | Ra 0,4 |
| PIMA-GRP-14 | 14 | 55 | m6 · ⌀14: +0,018/+0,007 | Ra 0,4 |
| PIMA-GRP-16 | 16 | 60 | m6 · ⌀16: +0,018/+0,007 | Ra 0,4 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Taşlanmış Hassas Pim, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Pimler ailesidir — çaplar ⌀3–16 mm, boylar 14–60 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀16 mm çubuktan çıkıyor; ailenin en uzun varyantı PIMA-GRP-16, 60 mm. Aile yalnızca tornalama ile üretiliyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant PIMA-GRP-03: ⌀3 mm çapta 14 mm boy, yani L/D 4,7. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar m6 toleransında işlenir; en küçüğü PIMA-GRP-03 (⌀3 mm), en büyüğü PIMA-GRP-16 (⌀16 mm). Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
