Kademeli Mesafe Bileziği
İki farklı çaplı kademeyle rulman iç ve dış bileziğini ayrı dayayan mesafe parçası.
Üretim Kapsamı
Kademeli Mesafe Bileziği, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Rulman & Keçe Adaptörleri ailesidir — çaplar ⌀12–20 mm, boylar 11–30 mm, standart malzeme Çelik (çelik, paslanmaz, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla anlık teklif alın.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı RULA-KDM-12L, 30 mm. Aile yalnızca tornalama ile üretiliyor. Ailedeki delikler ⌀6–15 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant RULA-KDM-12L: ⌀18 mm çapta 30 mm boy, yani L/D 1,7. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h8 toleransında işlenir; en küçüğü RULA-KDM-06 (⌀12 mm), en büyüğü RULA-KDM-15 (⌀20 mm). Aile delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.

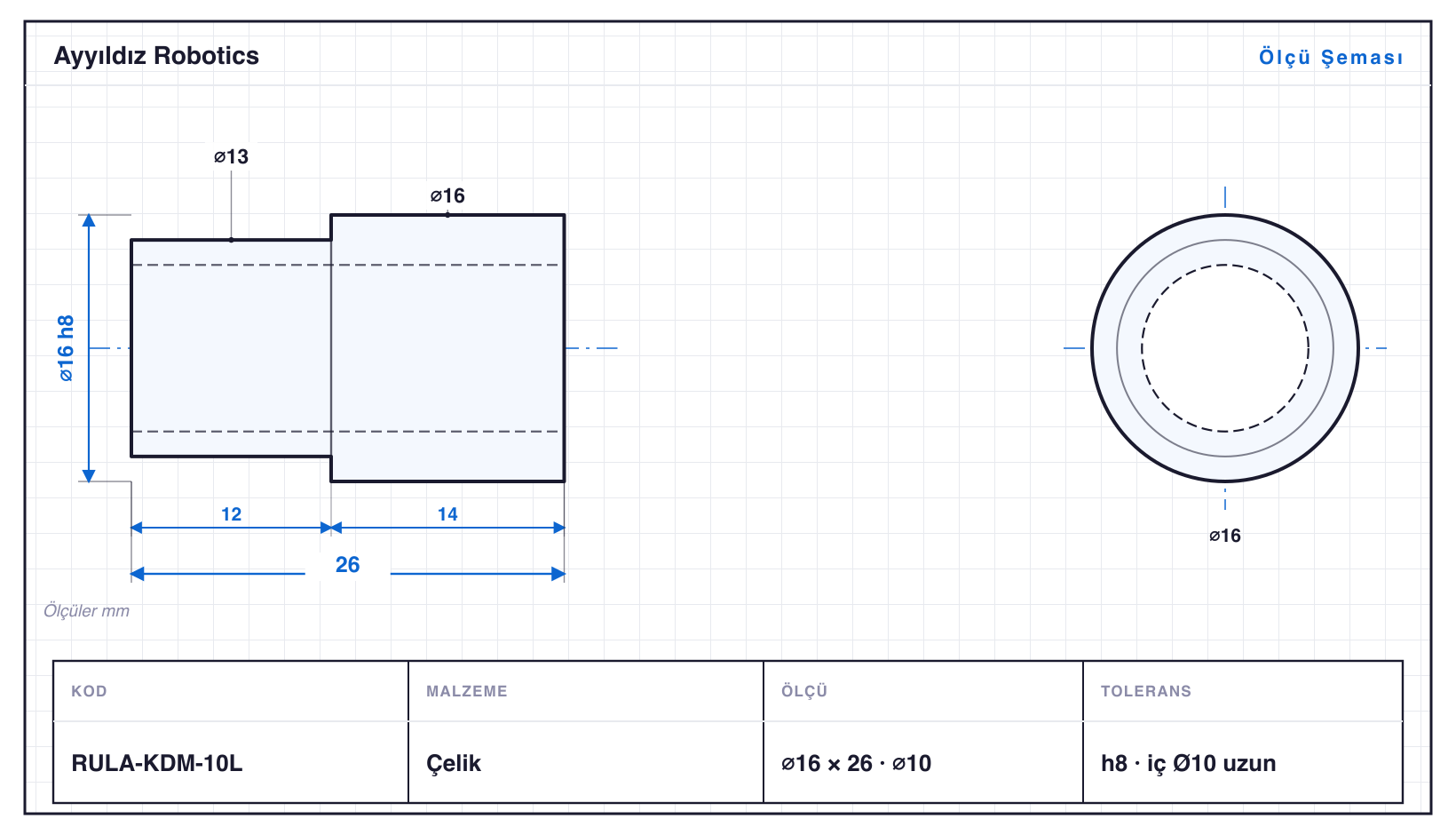

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap ⌀ | Boy | Özellik | Tolerans | Std | Birim fiyat |
|---|---|---|---|---|---|---|
| RULA-KDM-06 | ⌀12 | 11 mm | ⌀6 · 2 kademe | h8 | iç Ø6 | 29,83 ₺ |
| RULA-KDM-08 | ⌀14 | 13 mm | ⌀8 · 2 kademe | h8 | iç Ø8 | 32,09 ₺ |
| RULA-KDM-08L | ⌀14 | 22 mm | ⌀8 · 2 kademe | h8 | iç Ø8 uzun | 38,27 ₺ |
| RULA-KDM-10 | ⌀16 | 14 mm | ⌀10 · 2 kademe | h8 | iç Ø10 | 33,65 ₺ |
| RULA-KDM-10L | ⌀16 | 26 mm | ⌀10 · 2 kademe | h8 | iç Ø10 uzun | 42,32 ₺ |
| RULA-KDM-12 | ⌀18 | 16 mm | ⌀12 · 2 kademe | h8 | iç Ø12 | 36,16 ₺ |
| RULA-KDM-12L | ⌀18 | 30 mm | ⌀12 · 2 kademe | h8 | iç Ø12 uzun | 46,65 ₺ |
| RULA-KDM-14 | ⌀19 | 17 mm | ⌀14 · 2 kademe | h8 | iç Ø14 | 35,82 ₺ |
| RULA-KDM-15 | ⌀20 | 18 mm | ⌀15 · 2 kademe | h8 | iç Ø15 | 37,07 ₺ |
Çelik · 100 adet için · tahminî birim fiyat, 7 gün geçerlidir · KDV hariç · Kesin teklif için iletişime geçin.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
