Konik Kavela Pimi
DIN 1 esasli 1:50 konik govdeli, sokulebilir hassas konumlandirma kavela pimi.
Üretim Kapsamı
Konik Kavela Pimi, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Pimler ailesidir — çaplar ⌀3.4–13.4 mm, boylar 20–76 mm, standart malzeme Çelik (çelik, paslanmaz, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla anlık teklif alın.
Parçalar ⌀14 mm çubuktan çıkıyor; ailenin en uzun varyantı PIMA-TPR-10T, 76 mm. Tornalamanın yanında diş çekme (M5, M6, M8) ve konik tornalama gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı PIMA-TPR-06T: ⌀6,8 mm çapta 52 mm boy, yani boy/çap oranı 7,6. Bu incelikteki bir parça klasik tornada punta desteği ister. Kayar otomatta kılavuz burç çubuğu kesici ucun hemen yanında tuttuğu için parça puntasız işlenir.
Varyantlar h10 toleransında işlenir; en küçüğü PIMA-TPR-03 (⌀3.4 mm), en büyüğü PIMA-TPR-12 (⌀13.4 mm). Aile dişli, konik, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.

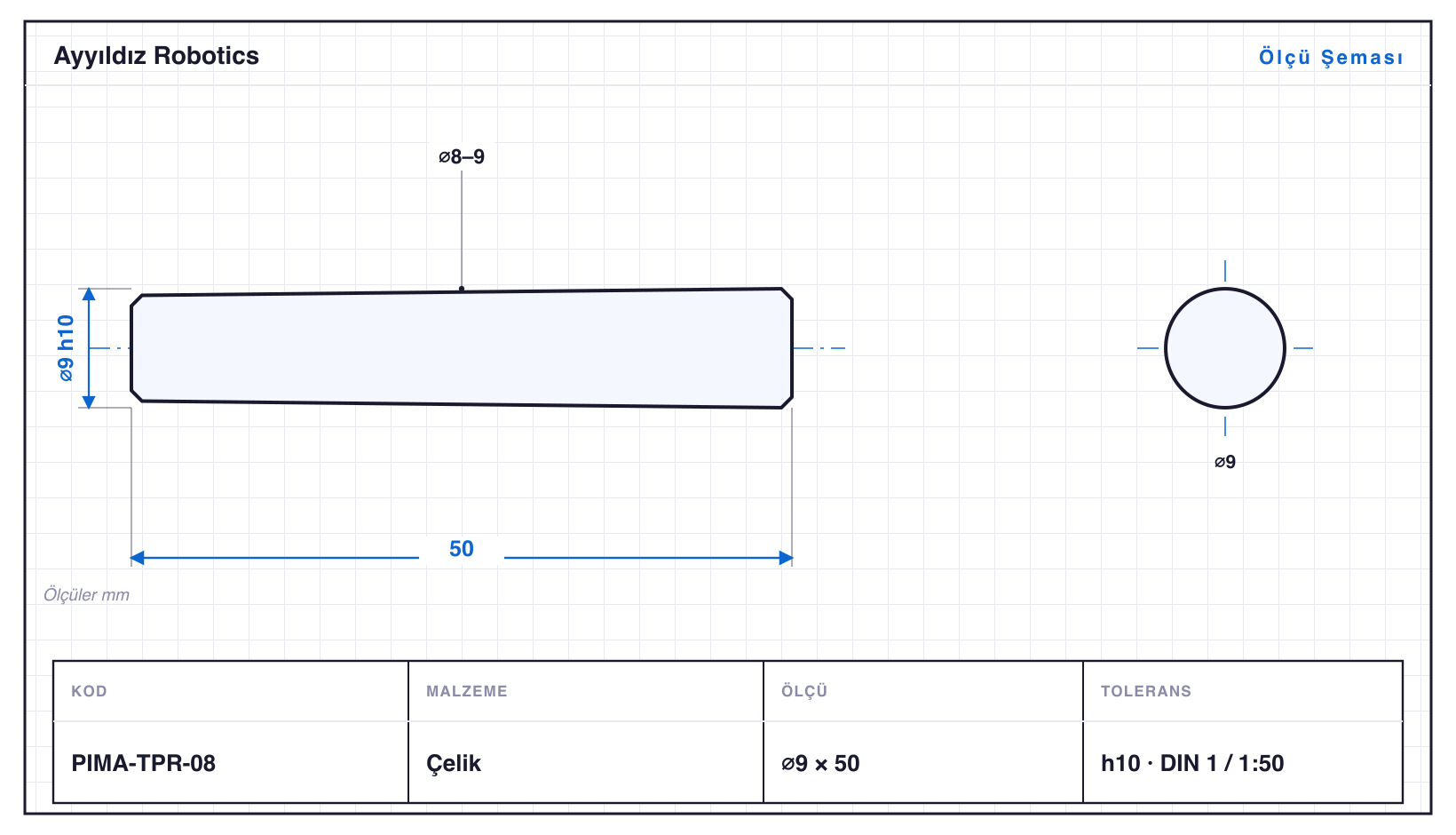

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap ⌀ | Boy | Özellik | Tolerans | Std | Birim fiyat |
|---|---|---|---|---|---|---|
| PIMA-TPR-03 | ⌀3.4 | 20 mm | konik | h10 | DIN 1 / 1:50 | 22,98 ₺ |
| PIMA-TPR-04 | ⌀4.5 | 25 mm | konik | h10 | DIN 1 / 1:50 | 24,53 ₺ |
| PIMA-TPR-05 | ⌀5.6 | 30 mm | konik | h10 | DIN 1 / 1:50 | 26,17 ₺ |
| PIMA-TPR-06 | ⌀6.8 | 40 mm | konik | h10 | DIN 1 / 1:50 | 29,18 ₺ |
| PIMA-TPR-06T | ⌀6.8 | 52 mm | M5 · konik | h10 | cekme disli DIN 7977 | 34,70 ₺ |
| PIMA-TPR-08 | ⌀9 | 50 mm | konik | h10 | DIN 1 / 1:50 | 33,19 ₺ |
| PIMA-TPR-08T | ⌀9 | 64 mm | M6 · konik | h10 | cekme disli DIN 7977 | 42,31 ₺ |
| PIMA-TPR-10 | ⌀11.2 | 60 mm | konik | h10 | DIN 1 / 1:50 | 37,88 ₺ |
| PIMA-TPR-10T | ⌀11.2 | 76 mm | M8 · konik | h10 | cekme disli DIN 7977 | 48,17 ₺ |
| PIMA-TPR-12 | ⌀13.4 | 70 mm | konik | h10 | DIN 1 / 1:50 | 43,41 ₺ |
Çelik · 100 adet için · tahminî birim fiyat, 7 gün geçerlidir · KDV hariç · Kesin teklif için iletişime geçin.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
