Setuskur Konik Uç DIN 914
İç altıgenli konik uçlu setuskur, mil sabitleme için delik açar.
Üretim Kapsamı
Setuskur Konik Uç DIN 914, Goodway SW-20 kayar otomatta üretilen 11 varyantlık bir Bağlantı Elemanları ailesidir — çaplar ⌀3–10 mm, boylar 7.5–29 mm, standart malzeme Çelik (çelik, paslanmaz, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla anlık teklif alın.
Parçalar ⌀10 mm çubuktan çıkıyor; ailenin en uzun varyantı BAGA-914-10, 29 mm. Tornalamanın yanında diş çekme (M3–M10 arası 6 ölçü), konik tornalama ve eksenel delme (⌀1,5–5 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant BAGA-914-02: ⌀3 mm çapta 11,5 mm boy, yani L/D 3,8. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar 6g toleransında işlenir; en küçüğü BAGA-914-01 (⌀3 mm), en büyüğü BAGA-914-11 (⌀10 mm). Aile dişli, konik, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.

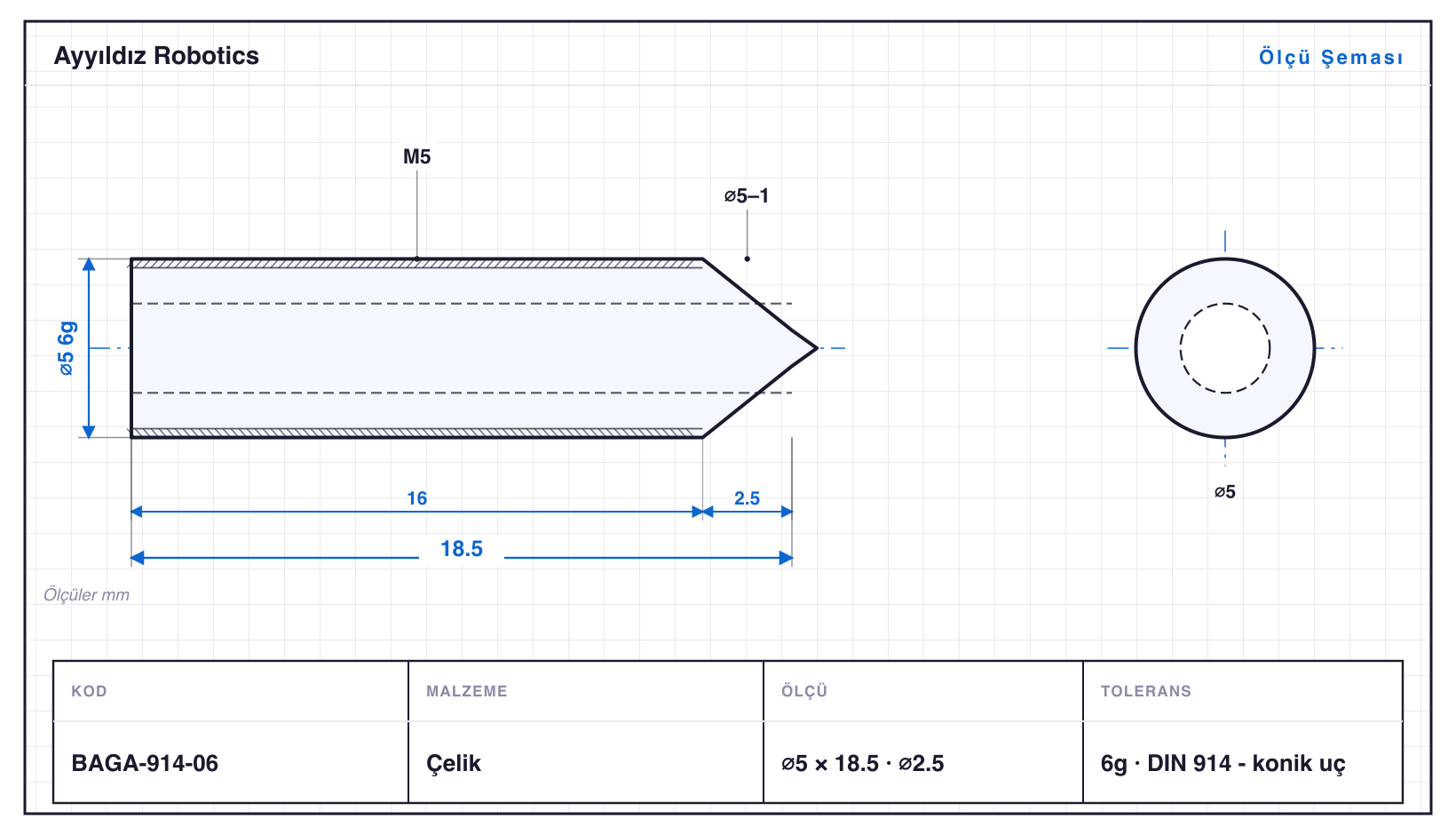

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
11 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap ⌀ | Boy | Özellik | Tolerans | Std | Birim fiyat |
|---|---|---|---|---|---|---|
| BAGA-914-01 | ⌀3 | 7.5 mm | M3 · konik · ⌀1.5 | 6g | DIN 914 - konik uç, iç altıgen 1.5mm | 25,31 ₺ |
| BAGA-914-02 | ⌀3 | 11.5 mm | M3 · konik · ⌀1.5 | 6g | DIN 914 - konik uç | 28,03 ₺ |
| BAGA-914-03 | ⌀4 | 10 mm | M4 · konik · ⌀2 | 6g | DIN 914 - konik uç, iç altıgen 2mm | 26,86 ₺ |
| BAGA-914-04 | ⌀4 | 14 mm | M4 · konik · ⌀2 | 6g | DIN 914 - konik uç | 29,39 ₺ |
| BAGA-914-05 | ⌀5 | 10.5 mm | M5 · konik · ⌀2.5 | 6g | DIN 914 - konik uç, iç altıgen 2.5mm | 27,33 ₺ |
| BAGA-914-06 | ⌀5 | 18.5 mm | M5 · konik · ⌀2.5 | 6g | DIN 914 - konik uç | 32,31 ₺ |
| BAGA-914-07 | ⌀6 | 13 mm | M6 · konik · ⌀3 | 6g | DIN 914 - konik uç, iç altıgen 3mm | 28,98 ₺ |
| BAGA-914-08 | ⌀6 | 23 mm | M6 · konik · ⌀3 | 6g | DIN 914 - konik uç | 35,05 ₺ |
| BAGA-914-09 | ⌀8 | 16 mm | M8 · konik · ⌀4 | 6g | DIN 914 - konik uç, iç altıgen 4mm | 32,18 ₺ |
| BAGA-914-10 | ⌀8 | 29 mm | M8 · konik · ⌀4 | 6g | DIN 914 - konik uç | 40,03 ₺ |
| BAGA-914-11 | ⌀10 | 21 mm | M10 · konik · ⌀5 | 6g | DIN 914 - konik uç, iç altıgen 5mm | 36,12 ₺ |
Çelik · 100 adet için · tahminî birim fiyat, 7 gün geçerlidir · KDV hariç · Kesin teklif için iletişime geçin.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
